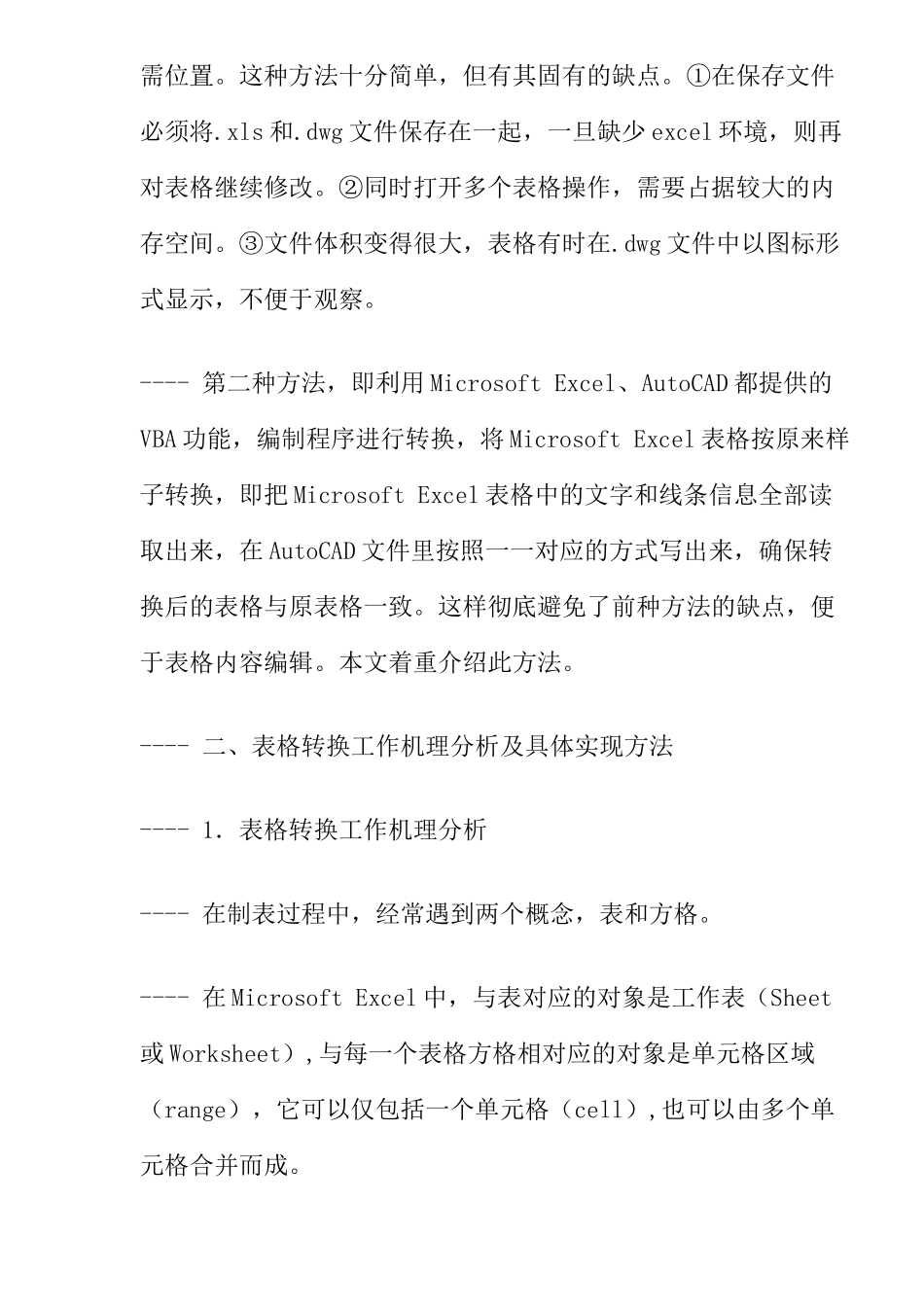

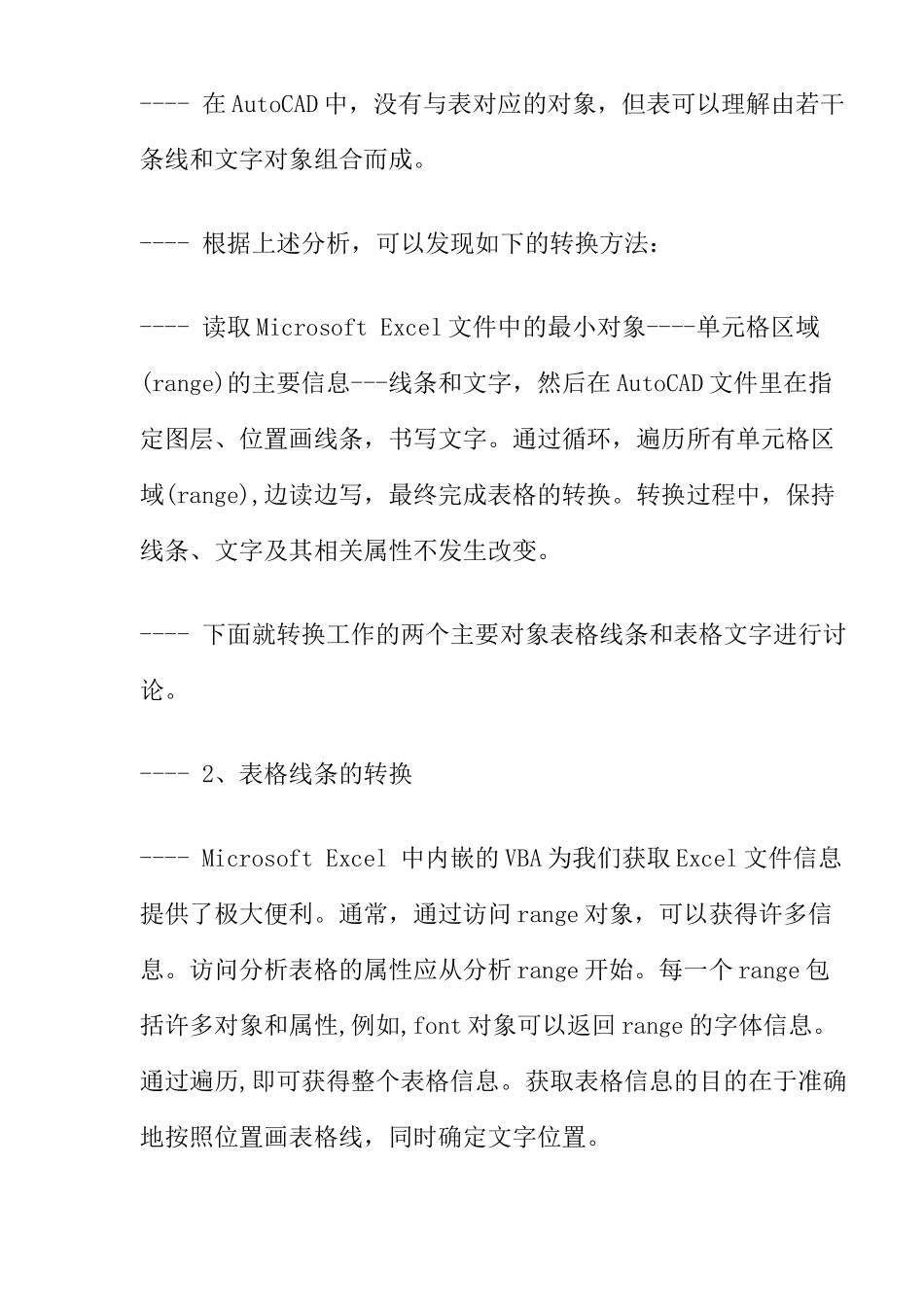

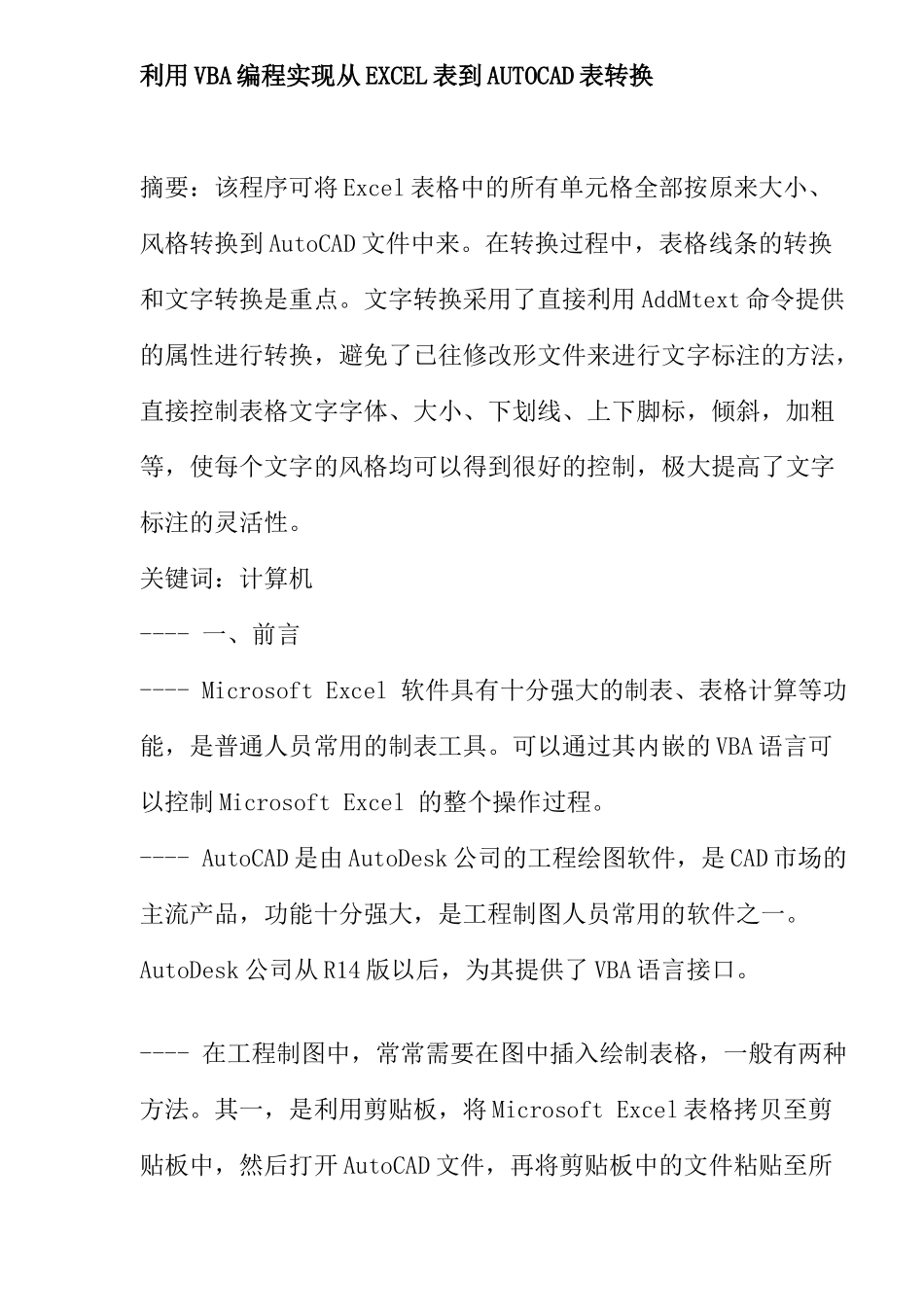

利用VBA编程实现从EXCEL表到AUTOCAD表转换摘要：该程序可将Excel表格中的所有单元格全部按原来大小、风格转换到AutoCAD文件中来。在转换过程中，表格线条的转换和文字转换是重点。文字转换采用了直接利用AddMtext命令提供的属性进行转换，避免了已往修改形文件来进行文字标注的方法，直接控制表格文字字体、大小、下划线、上下脚标，倾斜，加粗等，使每个文字的风格均可以得到很好的控制，极大提高了文字标注的灵活性。关键词：计算机----一、前言----MicrosoftExcel软件具有十分强大的制表、表格计算等功能，是普通人员常用的制表工具。可以通过其内嵌的VBA语言可以控制MicrosoftExcel的整个操作过程。----AutoCAD是由AutoDesk公司的工程绘图软件，是CAD市场的主流产品，功能十分强大，是工程制图人员常用的软件之一。AutoDesk公司从R14版以后，为其提供了VBA语言接口。----在工程制图中，常常需要在图中插入绘制表格，一般有两种方法。其一，是利用剪贴板，将MicrosoftExcel表格拷贝至剪贴板中，然后打开AutoCAD文件，再将剪贴板中的文件粘贴至所需位置。这种方法十分简单，但有其固有的缺点。①在保存文件必须将.xls和.dwg文件保存在一起，一旦缺少excel环境，则再对表格继续修改。②同时打开多个表格操作，需要占据较大的内存空间。③文件体积变得很大，表格有时在.dwg文件中以图标形式显示，不便于观察。----第二种方法，即利用MicrosoftExcel、AutoCAD都提供的VBA功能，编制程序进行转换，将MicrosoftExcel表格按原来样子转换，即把MicrosoftExcel表格中的文字和线条信息全部读取出来，在AutoCAD文件里按照一一对应的方式写出来，确保转换后的表格与原表格一致。这样彻底避免了前种方法的缺点，便于表格内容编辑。本文着重介绍此方法。----二、表格转换工作机理分析及具体实现方法----1．表格转换工作机理分析----在制表过程中，经常遇到两个概念，表和方格。----在MicrosoftExcel中，与表对应的对象是工作表（Sheet或Worksheet）,与每一个表格方格相对应的对象是单元格区域（range），它可以仅包括一个单元格（cell）,也可以由多个单元格合并而成。----在AutoCAD中，没有与表对应的对象，但表可以理解由若干条线和文字对象组合而成。----根据上述分析，可以发现如下的转换方法：----读取MicrosoftExcel文件中的最小对象----单元格区域(range)的主要信息---线条和文字，然后在AutoCAD文件里在指定图层、位置画线条，书写文字。通过循环，遍历所有单元格区域(range),边读边写，最终完成表格的转换。转换过程中，保持线条、文字及其相关属性不发生改变。----下面就转换工作的两个主要对象表格线条和表格文字进行讨论。----2、表格线条的转换----MicrosoftExcel中内嵌的VBA为我们获取Excel文件信息提供了极大便利。通常，通过访问range对象，可以获得许多信息。访问分析表格的属性应从分析range开始。每一个range包括许多对象和属性,例如,font对象可以返回range的字体信息。通过遍历,即可获得整个表格信息。获取表格信息的目的在于准确地按照位置画表格线，同时确定文字位置。----在获取表格信息时，存在一个最佳算法问题。以下就画线问题为例，阐明问题和解决方法。----假设表格由a(a>=1)行b(b>=1)列组成,x，y为循环变量,表格完全由单元格组成，由于在每个单元格都有4条边，让x从1开始循环到a,再y从1开始循环到b,读取每个单元格的4条边,会读取a*b*4次，重复读取a*b*2次。当x=1时，读取上边；当y=1时读取,左边，其余情况读取右边，下边。共读取a+b+a*b*2次。以3行4列为例，共读取3+4+3*4*2=31次，与实际表格的边数相同，没有重复读取。----对合并单元格信息的读取是个难点。因为如果按照单元格的位置依次读取，那么由a行b列个单元格（cell）合并而成的单元格区域(range)仅有4条边，采用上述计算方法，需要读取a+b+a*b*2次，重复读取a+b+a*b*2-4次。以以3行4列为例，共读取3+4+3*4*2=31次，重复读取31-4=27次。算法有重复。如果按照行号，列号读取，合并单元格的行号、列号只有一个，其值为最靠左、靠上的那个单元格的行号、列号。例如，将A2：E5的单元格合并后，其行号为2，列号...
