带式运输机的传动装置的设计和实现 工业工程专业

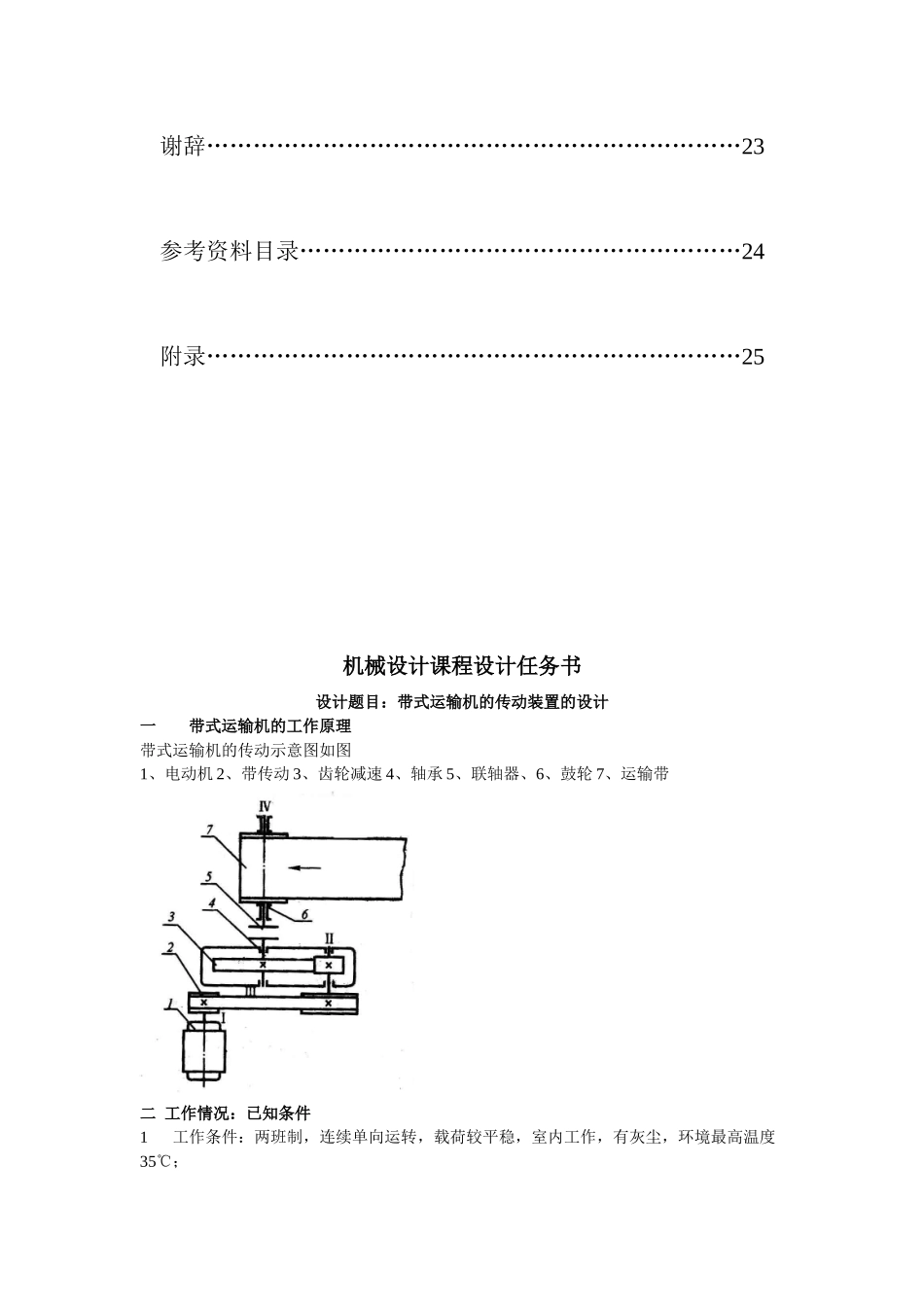

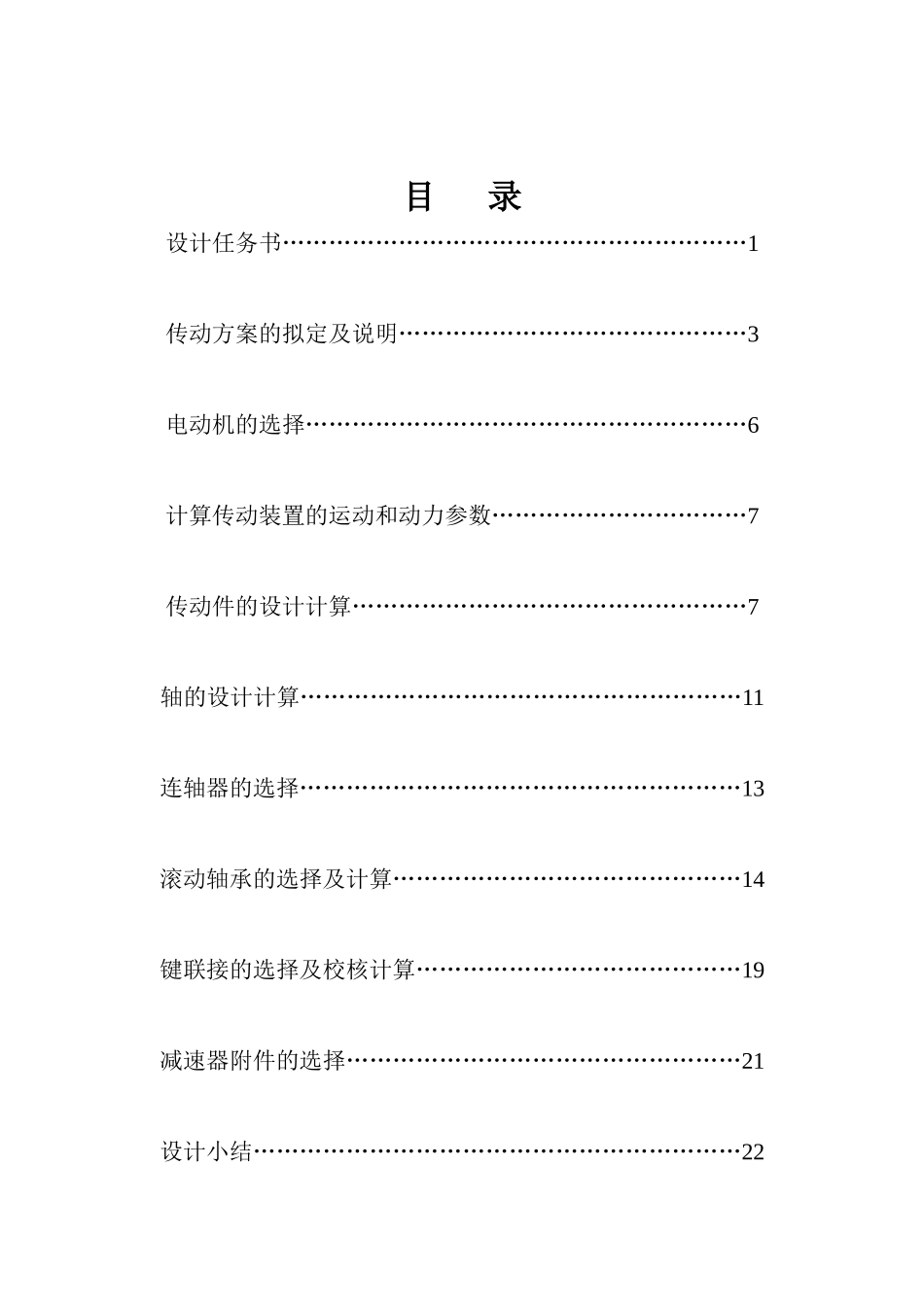

目 录设计任务书……………………………………………………1传动方案的拟定及说明………………………………………3电动机的选择…………………………………………………6计算传动装置的运动和动力参数……………………………7传动件的设计计算……………………………………………7轴的设计计算…………………………………………………11连轴器的选择…………………………………………………13滚动轴承的选择及计算………………………………………14键联接的选择及校核计算……………………………………19减速器附件的选择……………………………………………21设计小结………………………………………………………22谢辞……………………………………………………………23参考资料目录…………………………………………………24附录……………………………………………………………25机械设计课程设计任务书设计题目：带式运输机的传动装置的设计一 带式运输机的工作原理带式运输机的传动示意图如图1、电动机 2、带传动 3、齿轮减速 4、轴承 5、联轴器、6、鼓轮 7、运输带二 工作情况：已知条件1 工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有灰尘，环境最高温度35℃；2 使用折旧期；8 年；3 检修间隔期：四年一次大修，两年一次中修，半年一次小修；4 动力来源：电力，三相交流电，电压 380/220V；5 运输带速度容许误差：±5%；6 制造条件及生产批量：一般机械厂制造，小批量生产。三 原始数据 题号参数 1 2 3 4 5 6 7 8 9 10运输带工作拉力 F/N 1500 2200 2300 2500 2600 2800 3300 4000 4500 4800运输带工作速度 v/(m/s) 1.1 1.15 1.2 1.25 1. 3 1.35 1.4 1.45 1.5 1.5卷筒直径 D/mm 200 250 310 410 230 340 350 400 420 500 注：运输带与卷筒之间卷筒轴承的摩擦影响已经在 F 中考虑四 传动方案带——单级直齿轮圆柱齿轮减速器 五 设计内容1. 电动机的选择与运动参数计算；2. 直齿轮传动设计计算3. 轴的设计4.滚动轴承的选择5.键和连轴器的选择与校核；6.装配图、零件图的绘制7.设计计算说明书的编写带传动不用绘制六 设计1.减速器总装配图一张2.齿轮、轴零件图各一张3.设计说明书一份七 设计进度1、第一阶段：总体计算和传动件参数计算2、第二阶段：轴与轴系零件的设计3、第三阶段：轴、轴承、联轴器、键的校核及草图绘制4、第四阶段：装配图、零件图...
