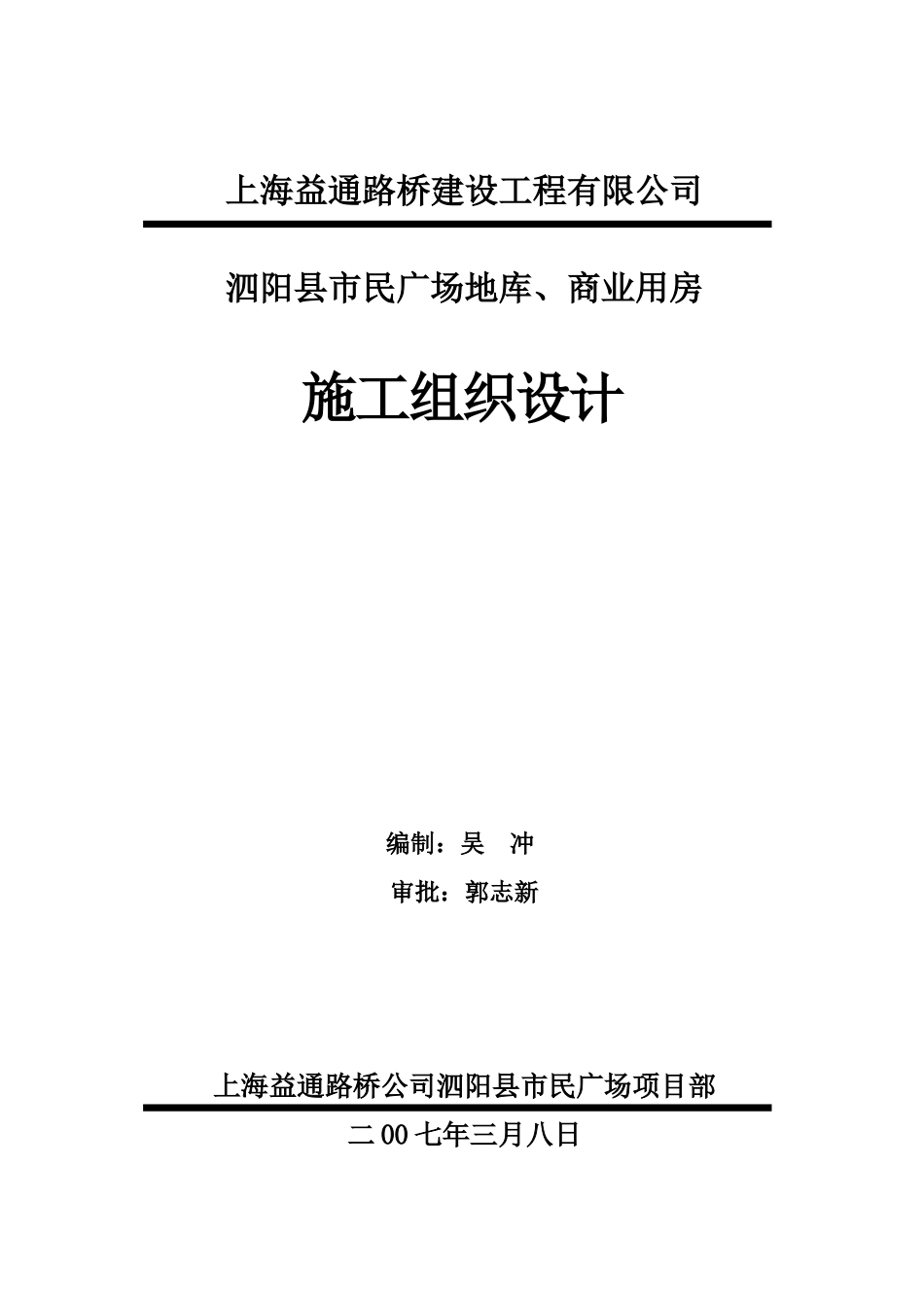

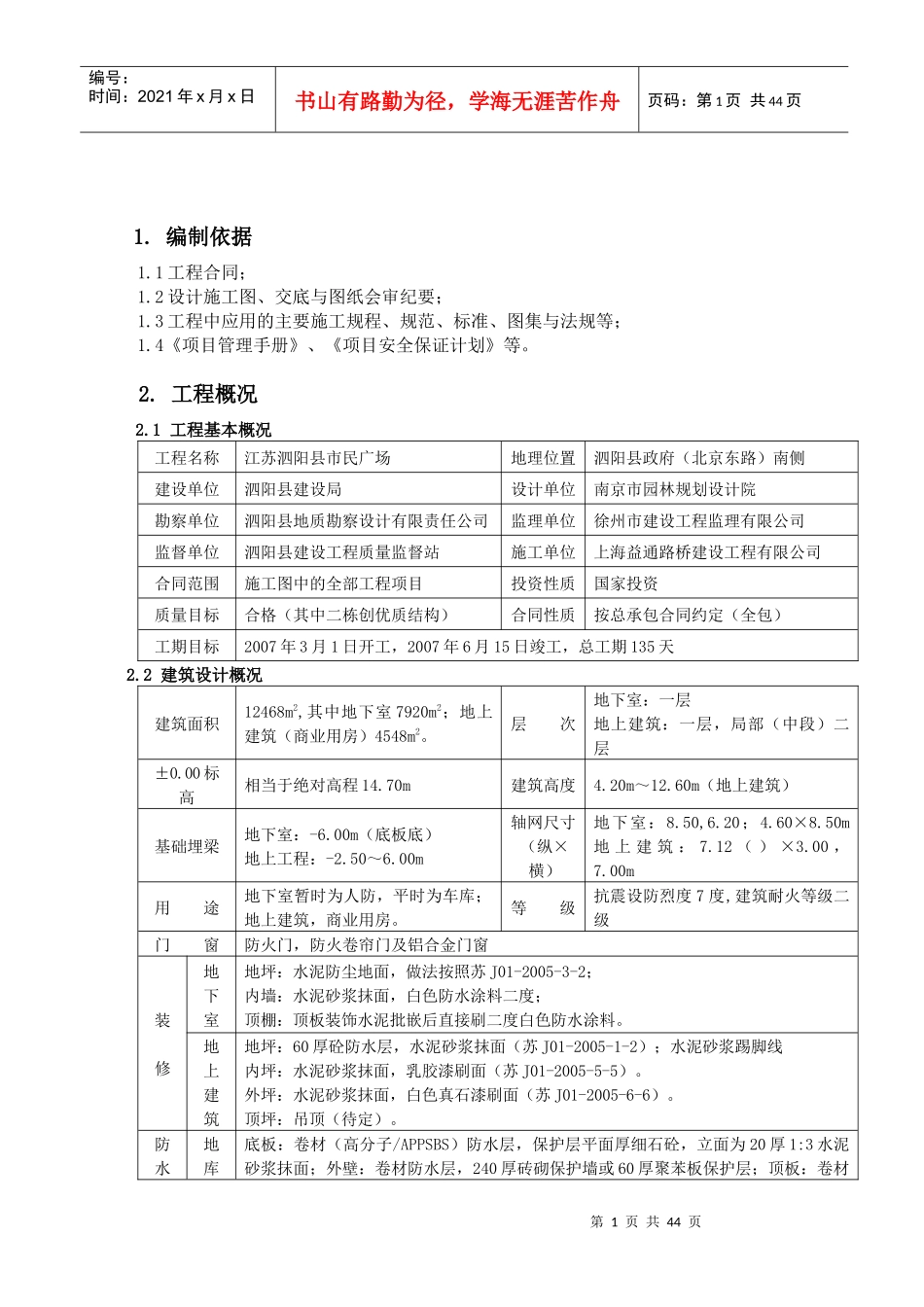

上海益通路桥建设工程有限公司泗阳县市民广场地库、商业用房施工组织设计编制：吴冲审批：郭志新上海益通路桥公司泗阳县市民广场项目部二00七年三月八日第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页1.编制依据1.1工程合同；1.2设计施工图、交底与图纸会审纪要；1.3工程中应用的主要施工规程、规范、标准、图集与法规等；1.4《项目管理手册》、《项目安全保证计划》等。2.工程概况2.1工程基本概况工程名称江苏泗阳县市民广场地理位置泗阳县政府（北京东路）南侧建设单位泗阳县建设局设计单位南京市园林规划设计院勘察单位泗阳县地质勘察设计有限责任公司监理单位徐州市建设工程监理有限公司监督单位泗阳县建设工程质量监督站施工单位上海益通路桥建设工程有限公司合同范围施工图中的全部工程项目投资性质国家投资质量目标合格（其中二栋创优质结构）合同性质按总承包合同约定（全包）工期目标2007年3月1日开工，2007年6月15日竣工，总工期135天2.2建筑设计概况建筑面积12468m2,其中地下室7920m2；地上建筑（商业用房）4548m2。层次地下室：一层地上建筑：一层，局部（中段）二层±0.00标高相当于绝对高程14.70m建筑高度4.20m～12.60m（地上建筑）基础埋梁地下室：-6.00m（底板底）地上工程：-2.50～6.00m轴网尺寸（纵×横）地下室：8.50,6.20；4.60×8.50m地上建筑：7.12（）×3.00，7.00m用途地下室暂时为人防，平时为车库；地上建筑，商业用房。等级抗震设防烈度7度,建筑耐火等级二级门窗防火门，防火卷帘门及铝合金门窗装修地下室地坪：水泥防尘地面，做法按照苏J01-2005-3-2；内墙：水泥砂浆抹面，白色防水涂料二度；顶棚：顶板装饰水泥批嵌后直接刷二度白色防水涂料。地上建筑地坪：60厚砼防水层，水泥砂浆抹面（苏J01-2005-1-2）；水泥砂浆踢脚线内坪：水泥砂浆抹面，乳胶漆刷面（苏J01-2005-5-5）。外坪：水泥砂浆抹面，白色真石漆刷面（苏J01-2005-6-6）。顶坪：吊顶（待定）。防水地库底板：卷材（高分子/APPSBS）防水层，保护层平面厚细石砼，立面为20厚1:3水泥砂浆抹面；外壁：卷材防水层，240厚砖砌保护墙或60厚聚苯板保护层；顶板：卷材第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页防水层→粘结层→场地。地上屋面：SBS改性沥青卷材。2.3结构设计概况结构形式地下室：φ400预应力抗拔（浮）管子桩，梁板组合底板与顶板，独立框架柱与外围混凝土剪力墙结构。地上建筑：独立杯形基础（混凝土条基），独立框架柱，梁板屋盖结构；砌体±0.00以下部分采用MU10，实心砖，M10水泥砂浆砌筑，±0.00以上为MU10kp砖，M7.5混合砂浆砌筑。采用材料1、混凝土强等级地下室：除垫层C15外，基础底板、柱与墙、底梁板均为C30S6；地上结构：除垫层C10，基础与墙C30外，柱、梁、板均为C25。2、钢筋：一级(HPB)325钢筋与二级(HPB)335钢筋二种。2.4施工特点2.4.1地下室的铺面大，整体挖土敞开后无施工场地，所有的钢筋、配模、混凝土材料堆放和加工全部安排到外围，发生二次搬(倒)运工作耗量较多。2.4.2整个地下室挖土(人工二次挖运土)、地胎模与防水层、保护层以及地库结构施工、回填土与复土工序，工程量大、施工周期长，除工期有直接影响外，对各材料、设备和成品的保养增加施工措施费用。因此，合理的安排和组织是地库施工阶段管理的重点。2.4.3地下室底板与外墙混凝土质量关系到结构的抗渗，防水质量能否达到要求，因此，加强施工前的原材料质量控制和施工浇筑过程中各环节的管理和监测是整个过程管理的核心。2.5施工注意事项2.5.1地下室底板与外墙、顶板砼分别选用商品混凝土，为提高其抗裂、抗渗能力（设计抗渗等级为S6），砼内应掺加膨胀剂和缓凝型减水剂，其掺量由试验确定，浇捣前应做试配试验，浇筑时应严格控制商品混凝土坍落度和浇筑质量。2.5.2本工程属超大面积建筑，为避免建筑物高低荷载差异和超长结构自身产生的温变所引起的开裂，设计采用后浇带方式分别划分为三个区块施工段。浇灌后浇带内砼必须待原浇灌缝带两侧砼浇筑完至少两个月后进行(设计未作说明,按JGJ3—2002《高层...
