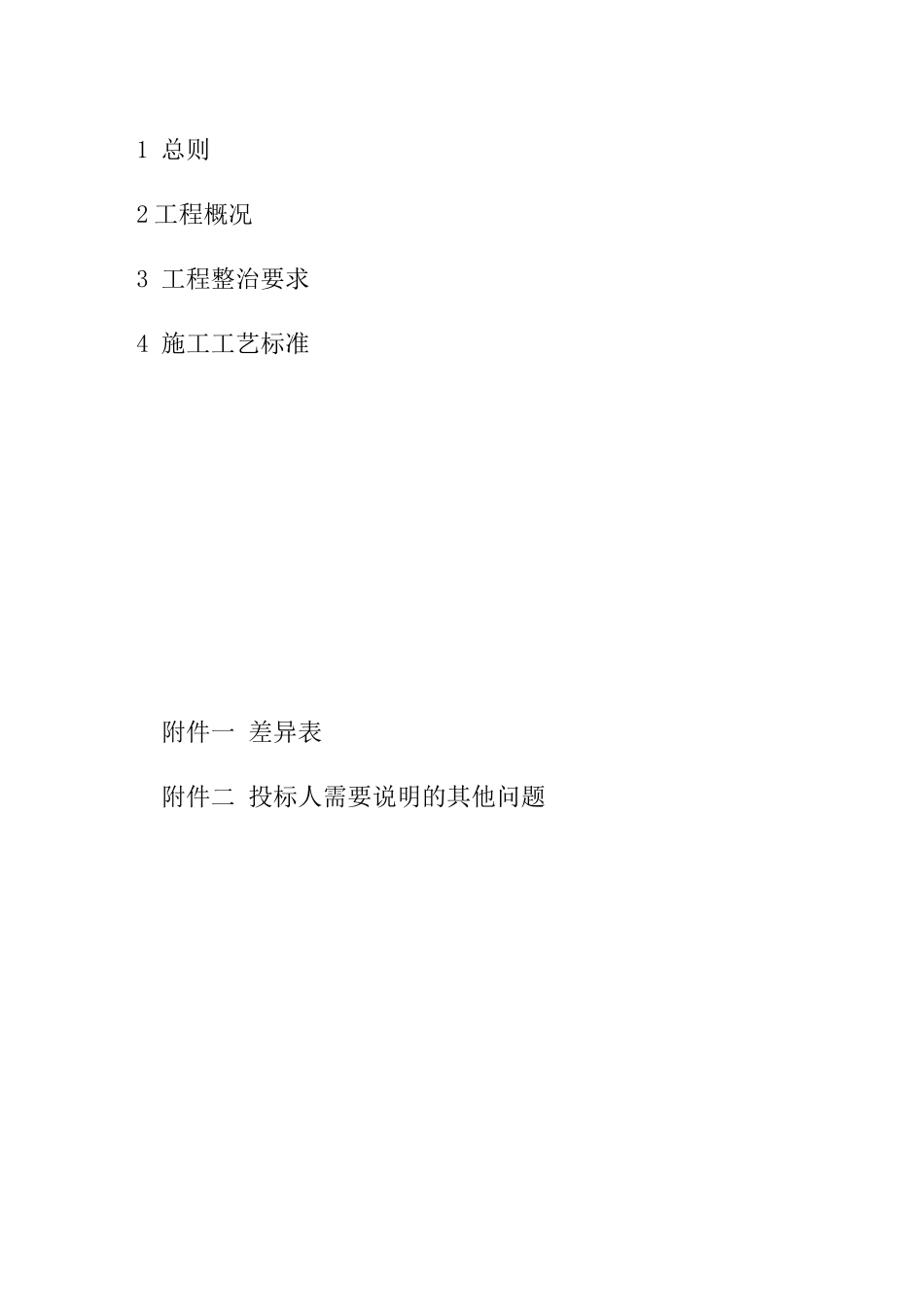

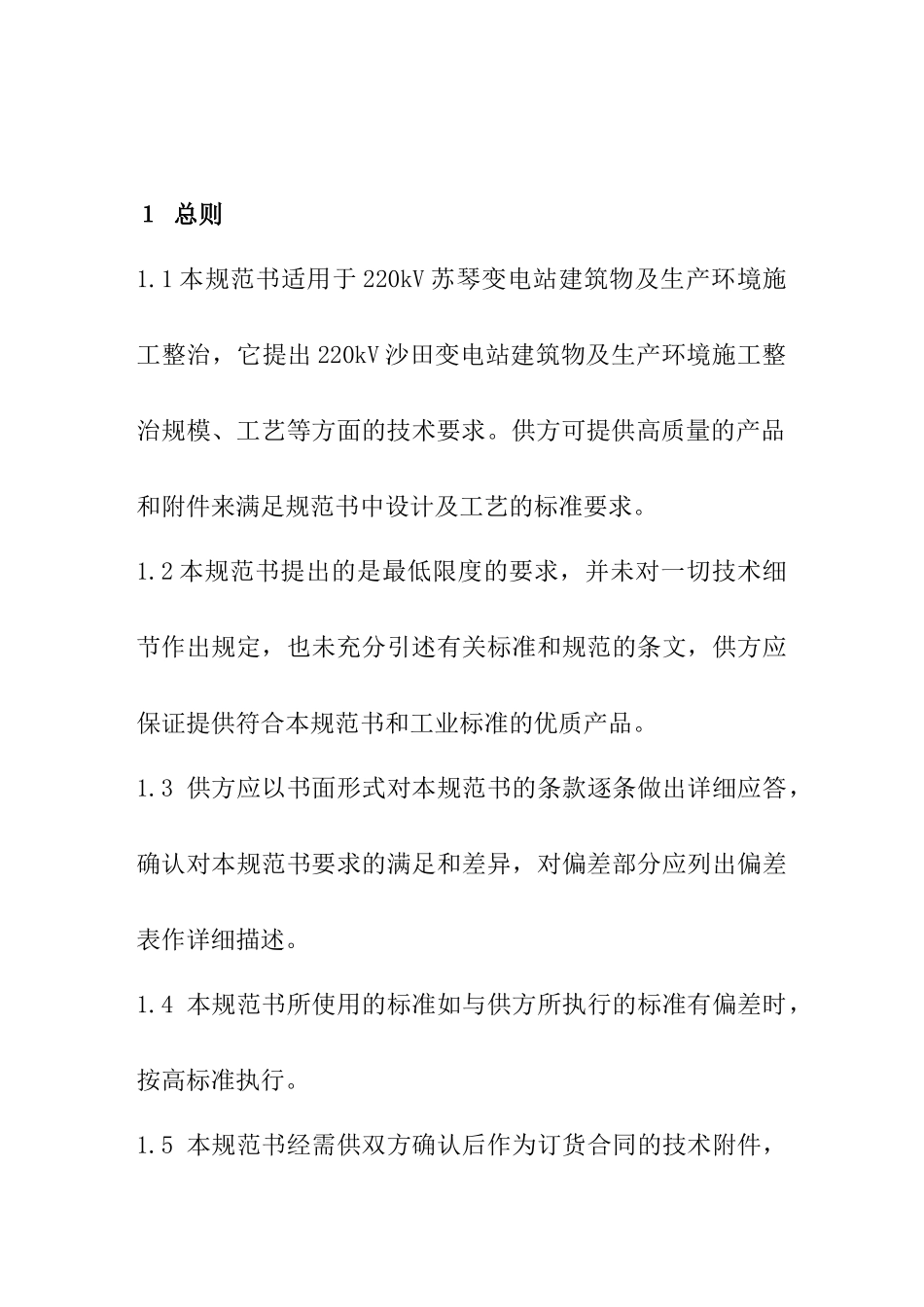

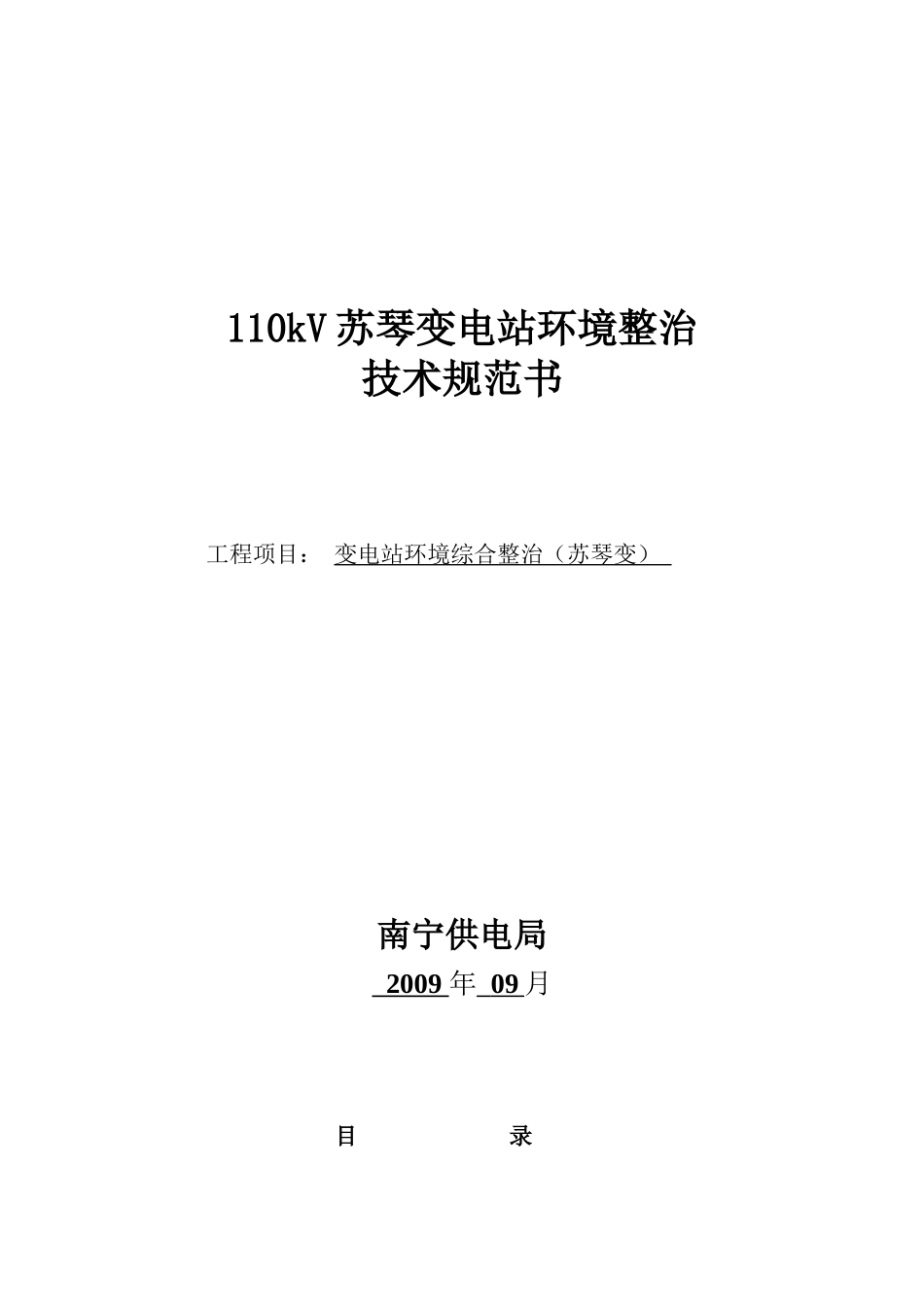

110kV苏琴变电站环境整治技术规范书工程项目：变电站环境综合整治（苏琴变）南宁供电局2009年09月目录1总则2工程概况3工程整治要求4施工工艺标准附件一差异表附件二投标人需要说明的其他问题１总则1.1本规范书适用于220kV苏琴变电站建筑物及生产环境施工整治，它提出220kV沙田变电站建筑物及生产环境施工整治规模、工艺等方面的技术要求。供方可提供高质量的产品和附件来满足规范书中设计及工艺的标准要求。1.2本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。1.3供方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。1.4本规范书所使用的标准如与供方所执行的标准有偏差时，按高标准执行。1.5本规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6本规范书未尽事宜，由需供双方协商确定。1.7标准本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对国家有关的强制性标准，必须满足其要求。供方在执行本规范书所列标准有矛盾时，按较高标准执行。2工程概况（广西电网公司变电站室环境综合整治桂电生【2009】15号文）2.1主控室墙面重新涂漆、围墙外墙面刷乳胶漆；2.2更换安全工器具室门1个，杂物间门1个、10kV配电室2个门、电缆门2个、主控室后门；（注：所更换的门由甲方提供材料、安装，乙方负责修补。）2.3主控楼排水管更换；2.4变电站大门防腐；2.5安装路沿石；2.6室内电缆沟盖板更换；2.7主控室窗帘更换。3工程整治要求3.1主控楼外墙面主控楼外墙面粘贴釉面全部凿开，全部进行处理为涂料形式。3.2主控楼内墙面主控楼内各房间内墙全部重新刮腻子，刷乳胶漆，材料应采用无毒、无害、无污染的环保内墙漆。3.3围墙外墙面围墙外墙面重新刷乳胶漆。3.4主控楼门主安全工器具室门1个，杂物间门1个更换新的成品木门，10kV配电室2个门、电缆门2个、主控室后门更换为成品钢制防盗门（注：所更换的门由甲方提供材料、安装，乙方负责修补。）3.5主控楼窗帘窗帘已污秽、破损、与周围环境不和谐，应进行更换，窗帘要求简洁大方。3.6变电站大门防腐重新打磨除锈干净后再涂防腐漆，防腐漆要求耐酸耐腐蚀，保质期应在10年。3.7主控楼排水管更换变电站主控楼排水系统已使用多年，排水管道已老化、渗漏,排水系统改造为出水口埋设到地下。室内生活给水管采用PP-R给水管，室内排水管道采用PVC-U管，按照《电力建设施工质量验收及评定规程第一部分：土建工程》进行验收。3.8安装路沿石变电站技改前的道路没有装设路沿石，要求进行加装，每块路沿石的长宽高要均匀，不得大小不一，安装高于地面10-15公分.按要求涂上黄黑涂料。主要通道有留有缺口，以便检修车辆进出。3.9配电室室内电缆沟更换所有室内电缆沟盖板，要求应与室内地面同一水平高度，盖板面统一不得大小高低不一致保证盖板的平整和美观，新电缆沟盖板选择厚度为5CM的热镀锌角钢电缆沟盖板。3.10安装门铃要求门铃安装到门卫室。3.11安装及售后服务要求：内、外墙涂料：采用多乐士高强弹性外墙涂料，保质期10年；主控楼排水：室内生活给水管采用PP-R给水管，室内排水管道采用PVC-U管；室内电缆沟：新电缆沟盖板选择厚度为5CM的热镀锌角钢电缆沟盖板。3.12工期要求：要求2个月完成3.13详细工程情况序号项目名称项目范围工程量单位备注1主控楼外墙面1.1铲除外墙砖主控楼、10kV配电室920㎡1.2外墙面抹灰主控楼、10kV配电室920㎡1.3外墙面刷乳胶漆主控楼、10kV配电室920㎡多乐士涂料1.4内面刷乳胶漆主控楼、10kV配电室100㎡多乐士涂料2门2.1更换钢制木门安全工器具室门1个，杂物间门1个、6㎡甲方负责提供材料，修补由乙方负责2.2更换钢制防盗门10kV配电室2个门、电缆门2个、主控室后门31㎡甲方负责提供材料，修补由乙方负责2.3变电站大门防腐20㎡3给排水3.1主控楼排水管更换主控楼68m4道路场地4.1安装路沿石110kV、35kV设备区道路245.5m5电缆沟5.1室内电缆沟盖板更换配电室50m6围墙6.1墙面刷乳胶非弹性1100㎡漆7其它7....
