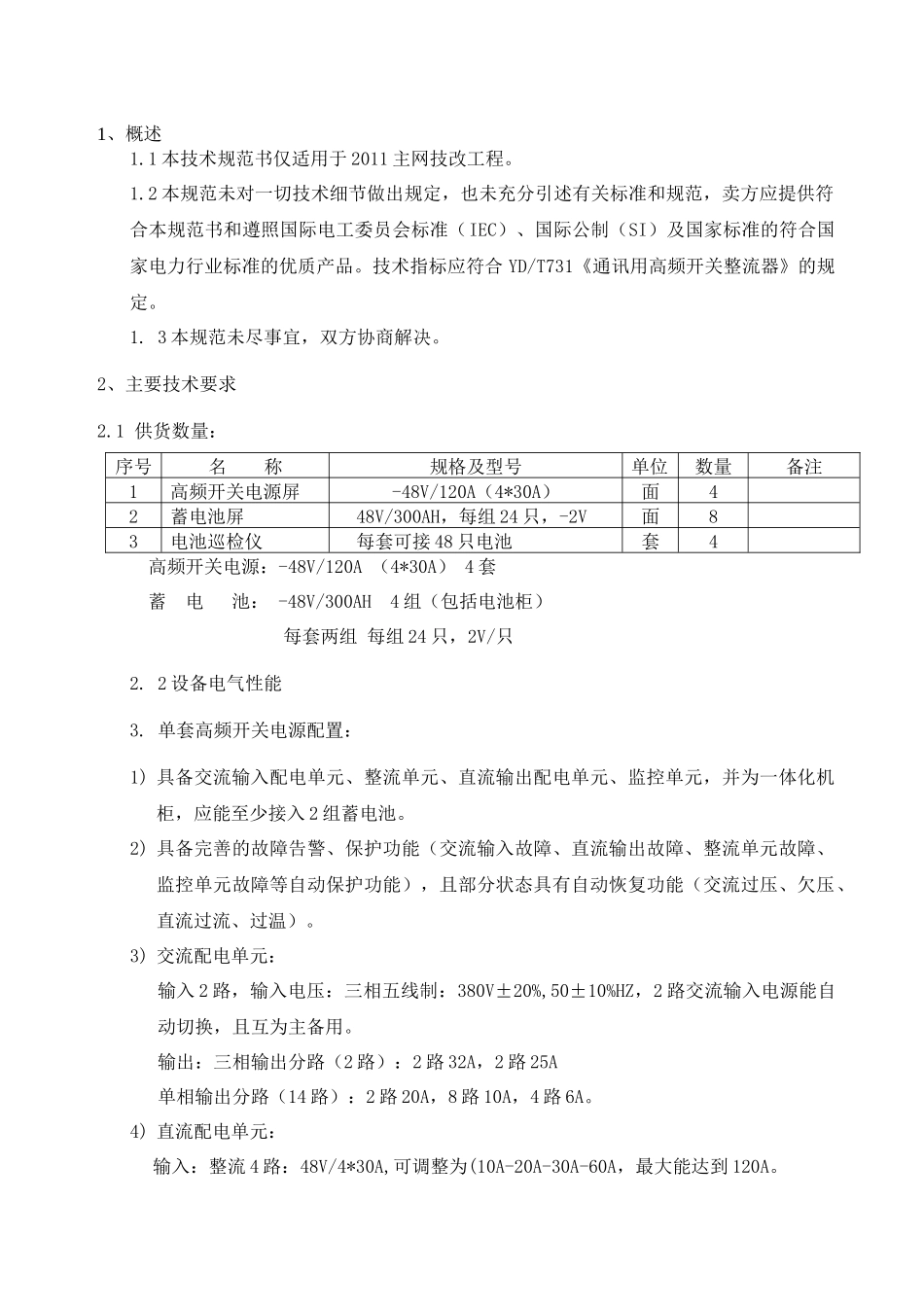

通讯系统电源（高频开关电源、免维护电池）技术规范书1、概述1.1本技术规范书仅适用于2011主网技改工程。1.2本规范未对一切技术细节做出规定，也未充分引述有关标准和规范，卖方应提供符合本规范书和遵照国际电工委员会标准（IEC）、国际公制（SI）及国家标准的符合国家电力行业标准的优质产品。技术指标应符合YD/T731《通讯用高频开关整流器》的规定。1.3本规范未尽事宜，双方协商解决。2、主要技术要求2.1供货数量：序号名称规格及型号单位数量备注1高频开关电源屏-48V/120A（4*30A）面42蓄电池屏48V/300AH，每组24只，-2V面83电池巡检仪每套可接48只电池套4高频开关电源：-48V/120A（4*30A）4套蓄电池：-48V/300AH4组（包括电池柜）每套两组每组24只，2V/只2.2设备电气性能3.单套高频开关电源配置：1)具备交流输入配电单元、整流单元、直流输出配电单元、监控单元，并为一体化机柜，应能至少接入2组蓄电池。2)具备完善的故障告警、保护功能（交流输入故障、直流输出故障、整流单元故障、监控单元故障等自动保护功能），且部分状态具有自动恢复功能（交流过压、欠压、直流过流、过温）。3)交流配电单元：输入2路，输入电压：三相五线制：380V±20%,50±10%HZ，2路交流输入电源能自动切换，且互为主备用。输出：三相输出分路（2路）：2路32A，2路25A单相输出分路（14路）：2路20A，8路10A，4路6A。4)直流配电单元：输入：整流4路：48V/4*30A,可调整为(10A-20A-30A-60A，最大能达到120A。蓄电池：-48V≤300AH蓄电池保护值：43V±1%输出电压:-48V(-40V～-58V)输出总容量为120A。输出电流规格：40A6路、20A40路、10A14路直流输出采用端子接线。5)整流模块单元：整流模块采用N+1方式工作由多个整流模块组成的整流单元，当其中一个（或几个）模块故障时，不得造成整个系统停止工作。输入电压：304～456V(45～66HZ)输出电压：53.5V（可调范围40～60V）输出电流：25A效率：>90%纹波电压：<2MV稳压精度：≤±0.5%当输出电压在56.4V时，整流模块应能输出额定电流。6)整机要求：电池管理：浮充电压：-51V～-55V均充电压：-54～-58V7)限流性能：限流点可在额定输出电流的50%～110%之间连续或分档可调。8)能自动或手动使系统运行于电池测试状态电压（整流模块输出测试电压）下，进行蓄电池放电性能测试。9)均分负载不平衡度：整流模块在输出额定电流的50%～110%范围内，其均分负载不平衡度应≤±5%额定电流值（≥1500W）或≤±10%额定电流值（<1500W）10)噪音：≤55dB（A）（设备正面1m）11)当系统在断电以后重新启动时，应按电池的放电容量或放电时间确定进行均充或浮充，均充结束后自动转入浮充状态，充电过程自动控制。12)设备应具有良好的散热功能，系统应具有温度自动补偿功能，随着蓄电池环境温度变化，系统的浮充电压应能按1～5（可调）MV/cell/ºC自动调节。13)开关电源交流输入端应提供可靠的雷击浪涌保护装置。整理模块、监控模块与直流输出也应提供可靠的雷击浪涌保护装置。14)系统应具有根据电池特性、只数和系统电压要求设定浮充电压、均充电压、放电终止电压等数值的功能。15）站内屏柜尺寸和颜色柜体尺寸：按标准尺寸柜体颜色：RAL7035免维护电池主要技术及性能要求：1)蓄电池组为阀控密闭免维护铅酸蓄电池，其各项指标应符合YB/T977《通信用阀控密闭免维护铅酸蓄电池技术要求和检验方法》2)13.4V/单体<25℃，恒压浮充电，无需均衡充电3)10小时率容量第一次即可达100%4)1小时率容量系数为0.55，终止电压可达10.8V5)充电接收能力优良6)电池室温下静置28天自放电＜3%7)浮充使用寿命不低于10年8)循环使用80%放电深度，寿命大于1200次9)开路电压差ΔU≤0.02V/节10)浮充电压差：≤0.03V/单格11)无漏液爬酸现象12)无发热溢酸现象13)蓄电池柜对地面造成的荷重不得大于800㎏/平米14)投标方应提供机柜内分隔架排列尺寸2.3设备监控性能2.3.1该设备应能无人值守，对系统本身故障进行监视，并输出声光告警信号。2.3.2监控范围：交直流配电、整流、蓄电池。2.3.3具备本地监控功能并具备遥信、遥测功能：1）交流配电单元的三遥性能遥测项目：三相输入电压，三相输入电流；遥信项目：三相输入...
