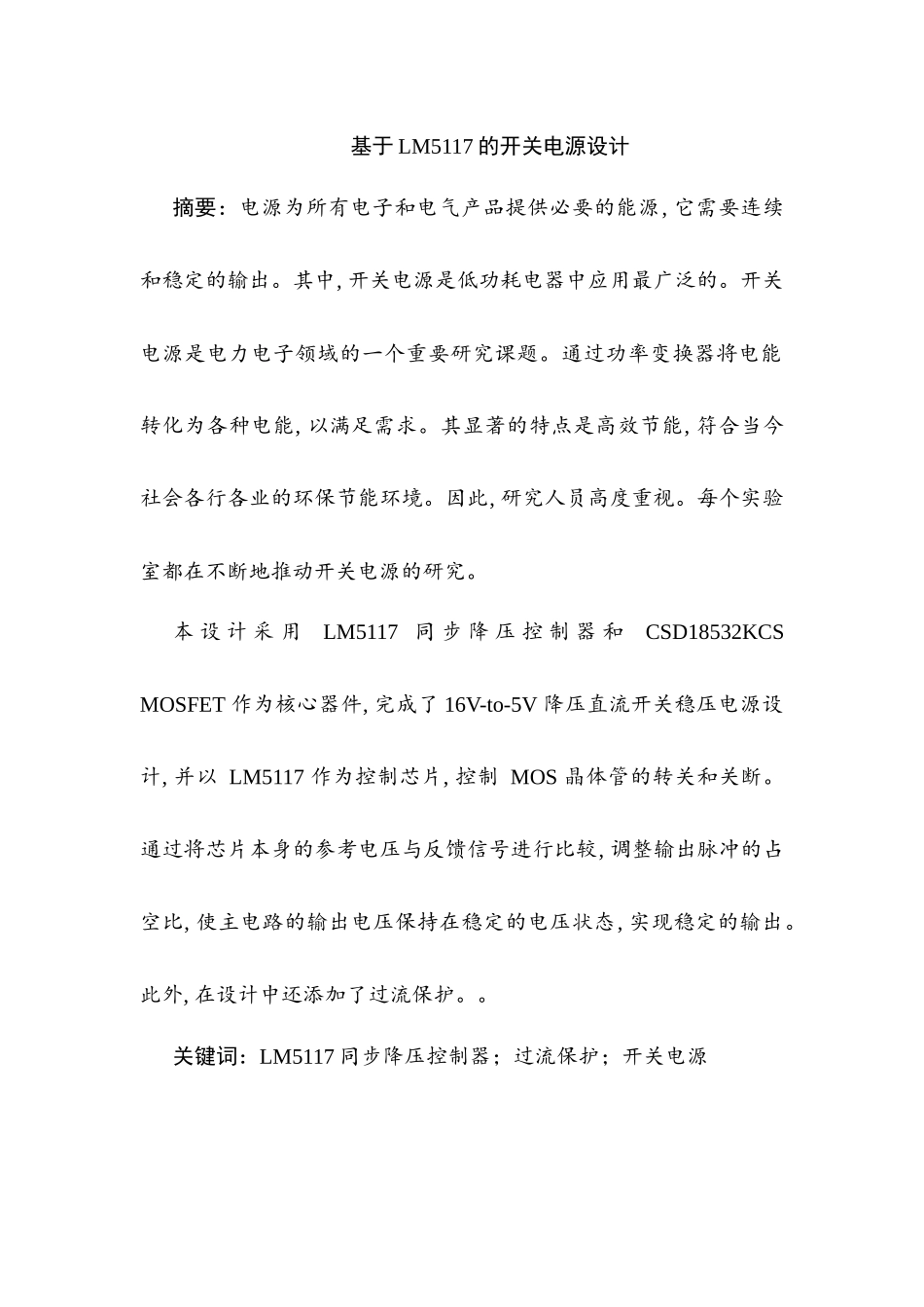

基于 LM5117 的开关电源设计摘要：电源为所有电子和电气产品提供必要的能源, 它需要连续和稳定的输出。其中, 开关电源是低功耗电器中应用最广泛的。开关电源是电力电子领域的一个重要研究课题。通过功率变换器将电能转化为各种电能, 以满足需求。其显著的特点是高效节能, 符合当今社会各行各业的环保节能环境。因此, 研究人员高度重视。每个实验室都在不断地推动开关电源的研究。 本 设 计 采 用 LM5117 同 步 降 压 控 制 器 和 CSD18532KCS MOSFET 作为核心器件, 完成了 16V-to-5V 降压直流开关稳压电源设计, 并以 LM5117 作为控制芯片, 控制 MOS 晶体管的转关和关断。通过将芯片本身的参考电压与反馈信号进行比较, 调整输出脉冲的占空比, 使主电路的输出电压保持在稳定的电压状态, 实现稳定的输出。此外, 在设计中还添加了过流保护。。关键词：LM5117 同步降压控制器；过流保护；开关电源目 录第一章 绪论.......................................................................................11.1 研究背景与意义....................................................................11.2 研究现状................................................................................2第二章 开关电源原理与结构...........................................................32.1 开关电源基础知识................................................................32.2 开关电源的控制技术............................................................82.2.1 电压型控制..................................................................82.2.2 电流型控制..................................................................92.3 开关电源芯片 LM5117........................................................10第三章 反激式多路开关电源变压器设计.....................................113.1 反激变压器的原理..............................................................113.2 反激变压器的铜损计算......................................................123.2.1 集肤效应导致的铜损................................................133.2.2 邻近效应导致的铜损................................................143.3 反激变压器参数设计..................
