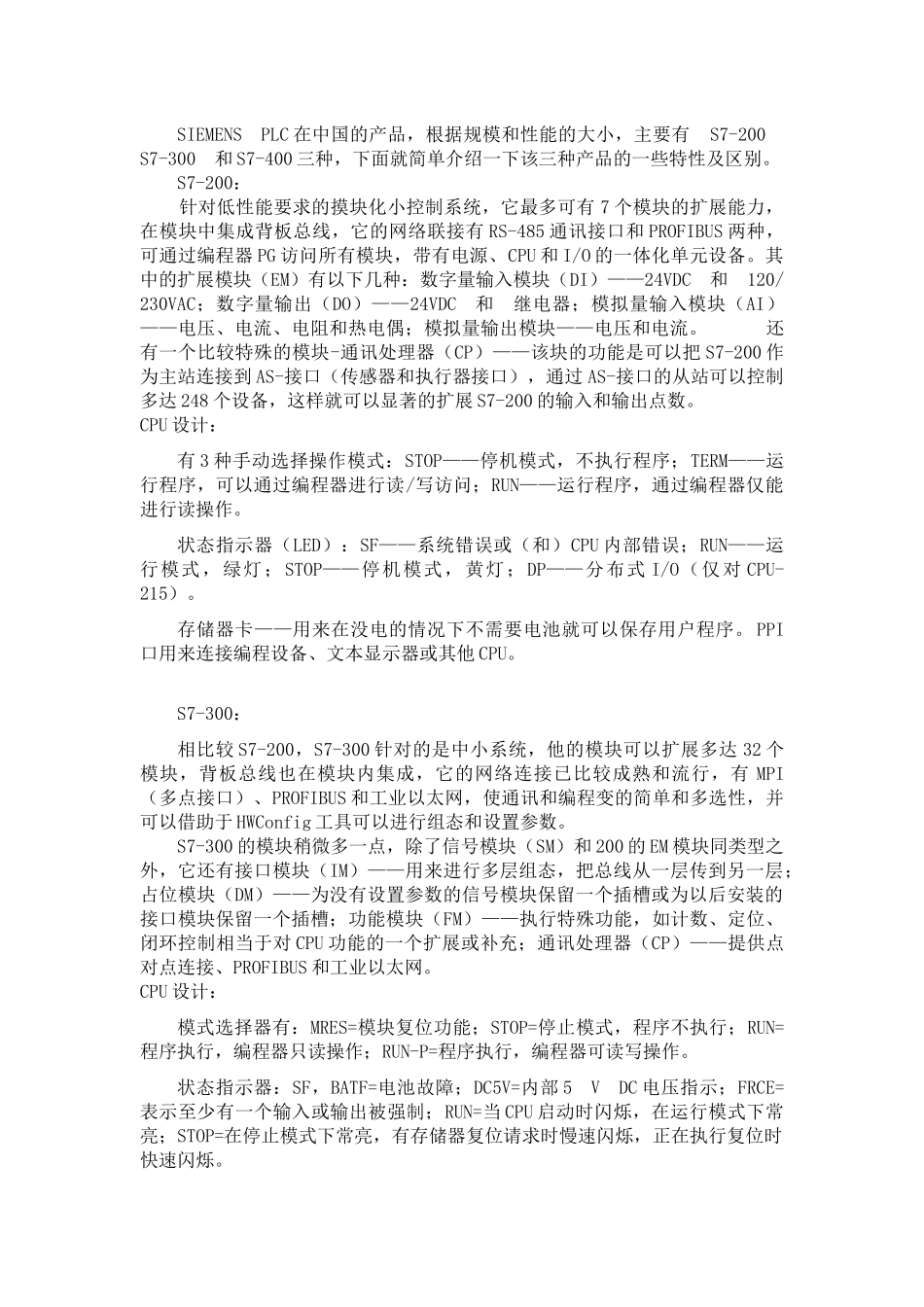

SIEMENSPLC在中国的产品，根据规模和性能的大小，主要有S7-200S7-300和S7-400三种，下面就简单介绍一下该三种产品的一些特性及区别。S7-200：针对低性能要求的摸块化小控制系统，它最多可有7个模块的扩展能力，在模块中集成背板总线，它的网络联接有RS-485通讯接口和PROFIBUS两种，可通过编程器PG访问所有模块，带有电源、CPU和I/O的一体化单元设备。其中的扩展模块（EM）有以下几种：数字量输入模块（DI）——24VDC和120/230VAC；数字量输出（DO）——24VDC和继电器；模拟量输入模块（AI）——电压、电流、电阻和热电偶；模拟量输出模块——电压和电流。还有一个比较特殊的模块-通讯处理器（CP）——该块的功能是可以把S7-200作为主站连接到AS-接口（传感器和执行器接口），通过AS-接口的从站可以控制多达248个设备，这样就可以显著的扩展S7-200的输入和输出点数。CPU设计：有3种手动选择操作模式：STOP——停机模式，不执行程序；TERM——运行程序，可以通过编程器进行读/写访问；RUN——运行程序，通过编程器仅能进行读操作。状态指示器（LED）：SF——系统错误或（和）CPU内部错误；RUN——运行模式，绿灯；STOP——停机模式，黄灯；DP——分布式I/O（仅对CPU-215）。存储器卡——用来在没电的情况下不需要电池就可以保存用户程序。PPI口用来连接编程设备、文本显示器或其他CPU。S7-300：相比较S7-200，S7-300针对的是中小系统，他的模块可以扩展多达32个模块，背板总线也在模块内集成，它的网络连接已比较成熟和流行，有MPI（多点接口）、PROFIBUS和工业以太网，使通讯和编程变的简单和多选性，并可以借助于HWConfig工具可以进行组态和设置参数。S7-300的模块稍微多一点，除了信号模块（SM）和200的EM模块同类型之外，它还有接口模块（IM）——用来进行多层组态，把总线从一层传到另一层；占位模块（DM）——为没有设置参数的信号模块保留一个插槽或为以后安装的接口模块保留一个插槽；功能模块（FM）——执行特殊功能，如计数、定位、闭环控制相当于对CPU功能的一个扩展或补充；通讯处理器（CP）——提供点对点连接、PROFIBUS和工业以太网。CPU设计：模式选择器有：MRES=模块复位功能；STOP=停止模式，程序不执行；RUN=程序执行，编程器只读操作；RUN-P=程序执行，编程器可读写操作。状态指示器：SF，BATF=电池故障；DC5V=内部5VDC电压指示；FRCE=表示至少有一个输入或输出被强制；RUN=当CPU启动时闪烁，在运行模式下常亮；STOP=在停止模式下常亮，有存储器复位请求时慢速闪烁，正在执行复位时快速闪烁。MPI接口用来连接到编程设备或其他设备，DP接口用来直接连接到分布式I/O。S7-400：同300的区别主要是规模和性能上更强大，启动类型有冷启动（CRST）和热启动（WRST）之分，其他基本一样。哦，它还有一个外部的电池电源接口，当在线更换电池时可以向RAM提供后备电源。编程设备：编程设备主要有PG720PG740PG760——可以理解成装有编程软件的手提电脑；也可以直接用安装有STEP7（SIEMENS的编程软件）的PC来完成。而实现通讯（要编程首先要和PLC的CPU通讯上）的要求主要在于接口：1.可以在PC上装CP5611卡——上面有MPI口，可用电缆直接连接。2.加个PC适配器，把MPI口转换成RS-232口后接到PC上。3.PLC加CP343卡，使它具有以太网口。S7-200应用软件：STEP7-Micro/WIN16V2.1用于Windows3.1,Win-dows3.11,Windows95,Windows98或WindowsNT；需要10MB存储空间。STEP7-Micro/WIN16V2.1可以编制S7-21x系列的全部功能，对于S7-22x系列的附加功能不能编程。CPU与PG/PC通过PC/PPI电缆进行连接。不支持SIMATICCPCP5511/5611。在Windows3.1和Windows3.11下通过PC/PPI电缆可以实现多主站模式。预选功能：CPU在线功能；例如RUN/STOP，从CPU向PG/PC装载用户程序，从PG/PC向CPU写用户程序。可以将STEP7-Micro/WIN正在处理的程序与CPU所连接的程序进行比较。通过调制解调器支持S7-200远程编程。检测和故障诊断：执行单次扫描，强制输出。网络节点表。使用多个可同时打开的窗口可同时显示信号状态和状态表。交叉参考。导入和导出STEP7-Micro/DOS格式的文件。在Windows下设置打印机并可在任何Window...
