基于西门子S7-300 PLC的空压站监控系统分析研究 电子信息工程专业

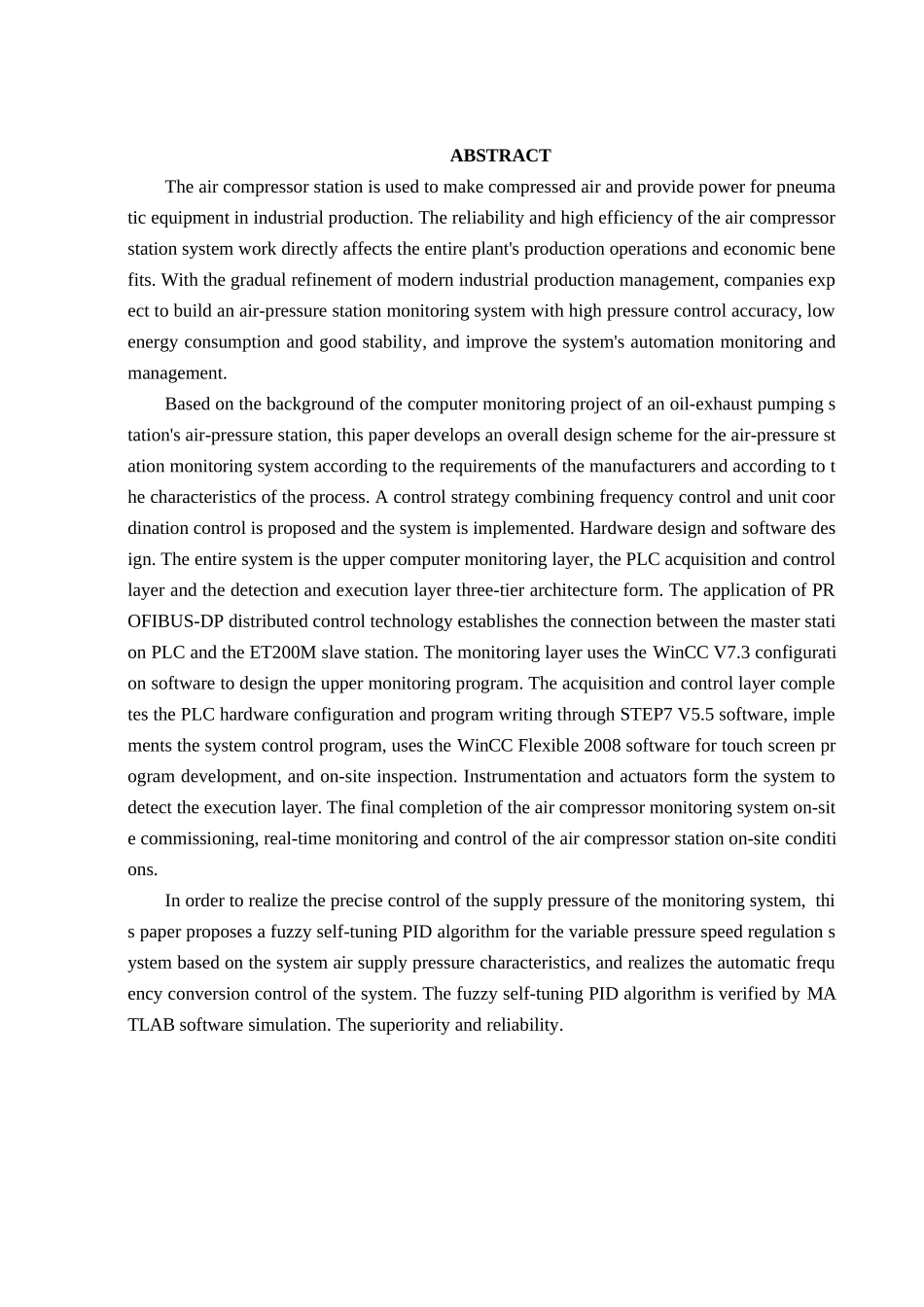

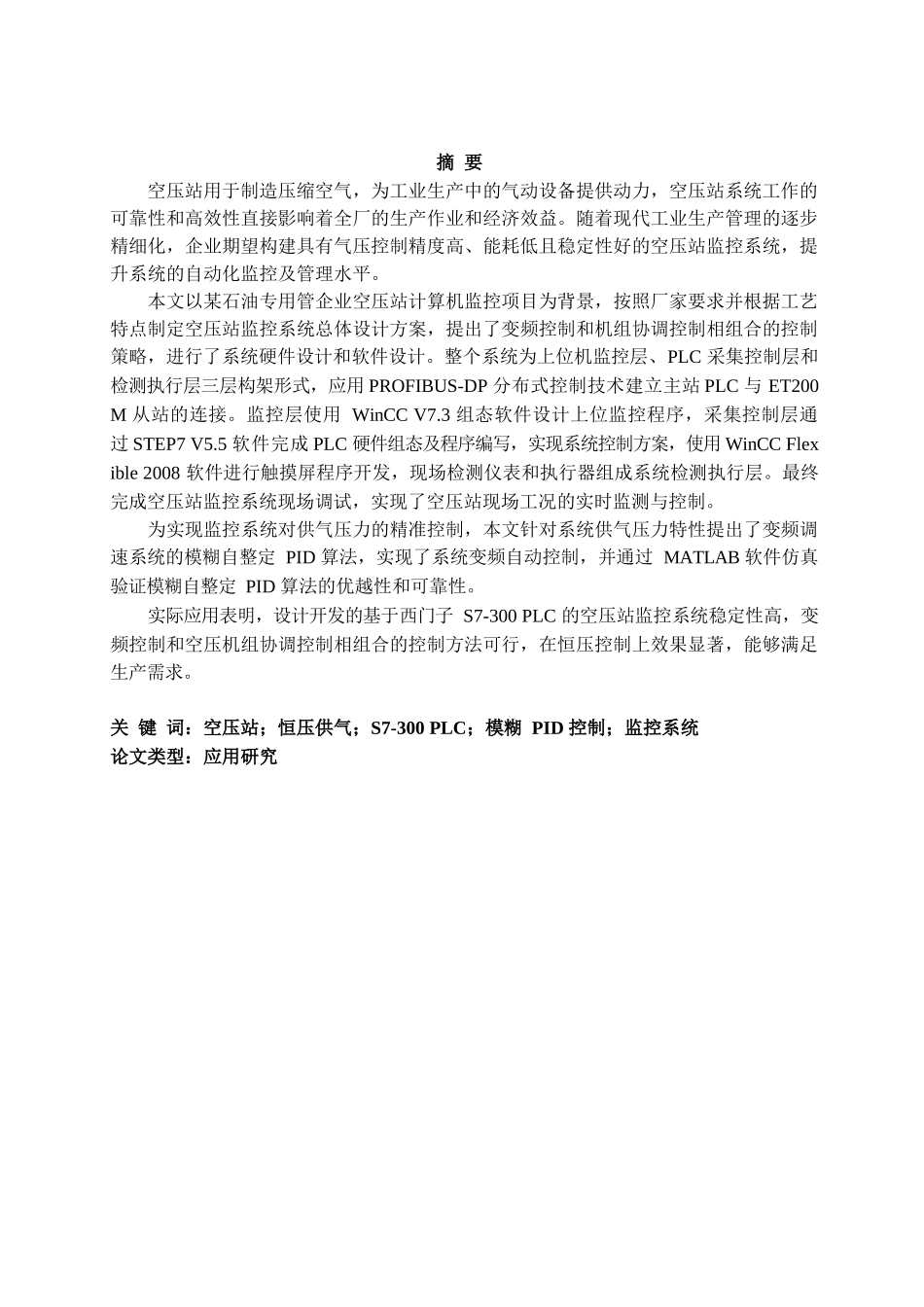

基于西门子 S7-300 PLC 的空压站监控系统研究摘 要空压站用于制造压缩空气，为工业生产中的气动设备提供动力，空压站系统工作的可靠性和高效性直接影响着全厂的生产作业和经济效益。随着现代工业生产管理的逐步精细化，企业期望构建具有气压控制精度高、能耗低且稳定性好的空压站监控系统，提升系统的自动化监控及管理水平。本文以某石油专用管企业空压站计算机监控项目为背景，按照厂家要求并根据工艺特点制定空压站监控系统总体设计方案，提出了变频控制和机组协调控制相组合的控制策略，进行了系统硬件设计和软件设计。整个系统为上位机监控层、PLC 采集控制层和检测执行层三层构架形式，应用 PROFIBUS-DP 分布式控制技术建立主站 PLC 与 ET200M 从站的连接。监控层使用 WinCC V7.3 组态软件设计上位监控程序，采集控制层通过 STEP7 V5.5 软件完成 PLC 硬件组态及程序编写，实现系统控制方案，使用 WinCC Flexible 2008 软件进行触摸屏程序开发，现场检测仪表和执行器组成系统检测执行层。最终完成空压站监控系统现场调试，实现了空压站现场工况的实时监测与控制。为实现监控系统对供气压力的精准控制，本文针对系统供气压力特性提出了变频调速系统的模糊自整定 PID 算法，实现了系统变频自动控制，并通过 MATLAB 软件仿真验证模糊自整定 PID 算法的优越性和可靠性。实际应用表明，设计开发的基于西门子 S7-300 PLC 的空压站监控系统稳定性高，变频控制和空压机组协调控制相组合的控制方法可行，在恒压控制上效果显著，能够满足生产需求。关 键 词：空压站；恒压供气；S7-300 PLC；模糊 PID 控制；监控系统论文类型：应用研究ABSTRACTThe air compressor station is used to make compressed air and provide power for pneumatic equipment in industrial production. The reliability and high efficiency of the air compressor station system work directly affects the entire plant's production operations and economic benefits. With the gradual refinement of modern industrial production management, companies expect to build an air-pressure station monitoring system with high pressure control accuracy, low energy consumption and good stability, and improve the system's automation monitori...
