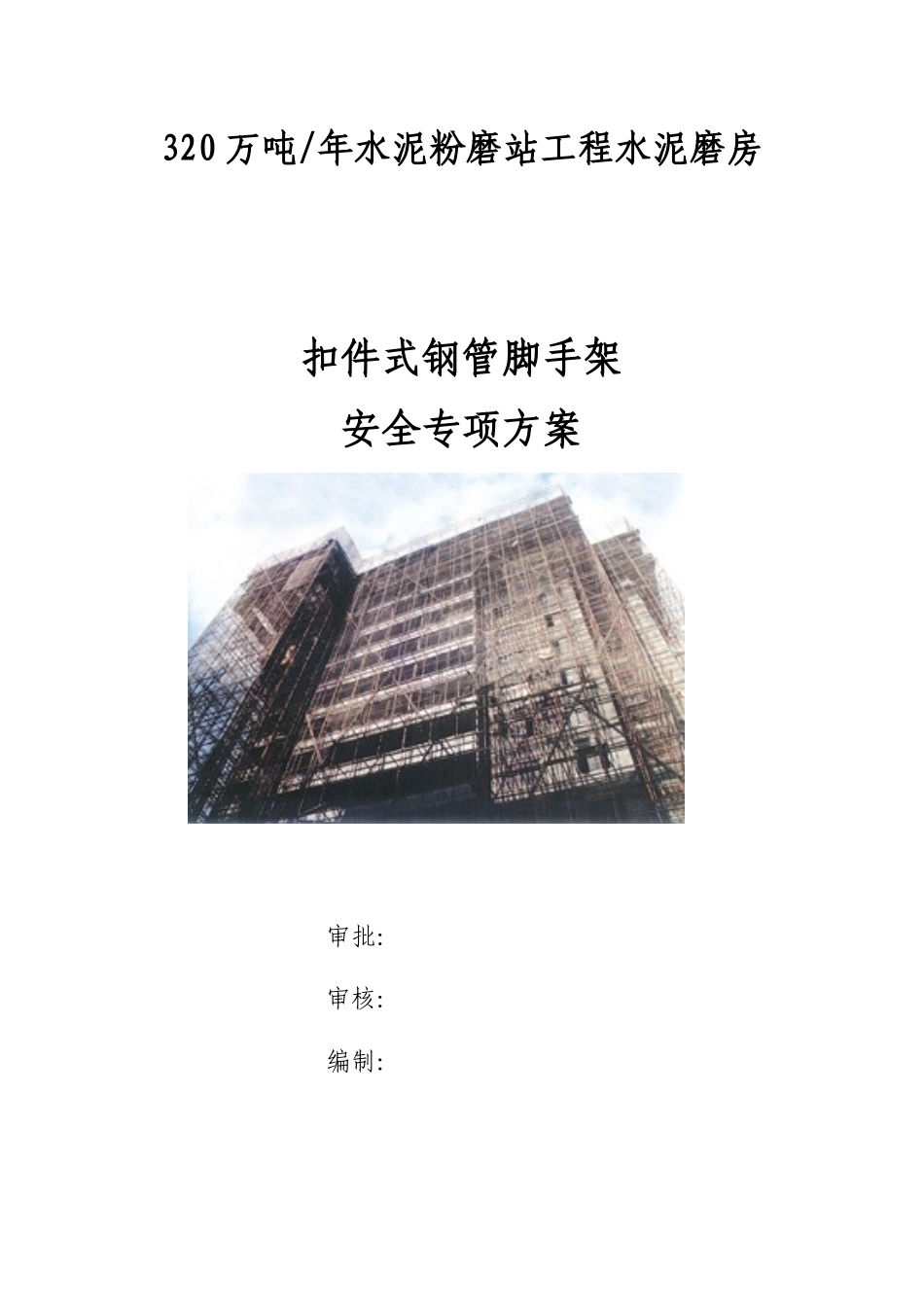

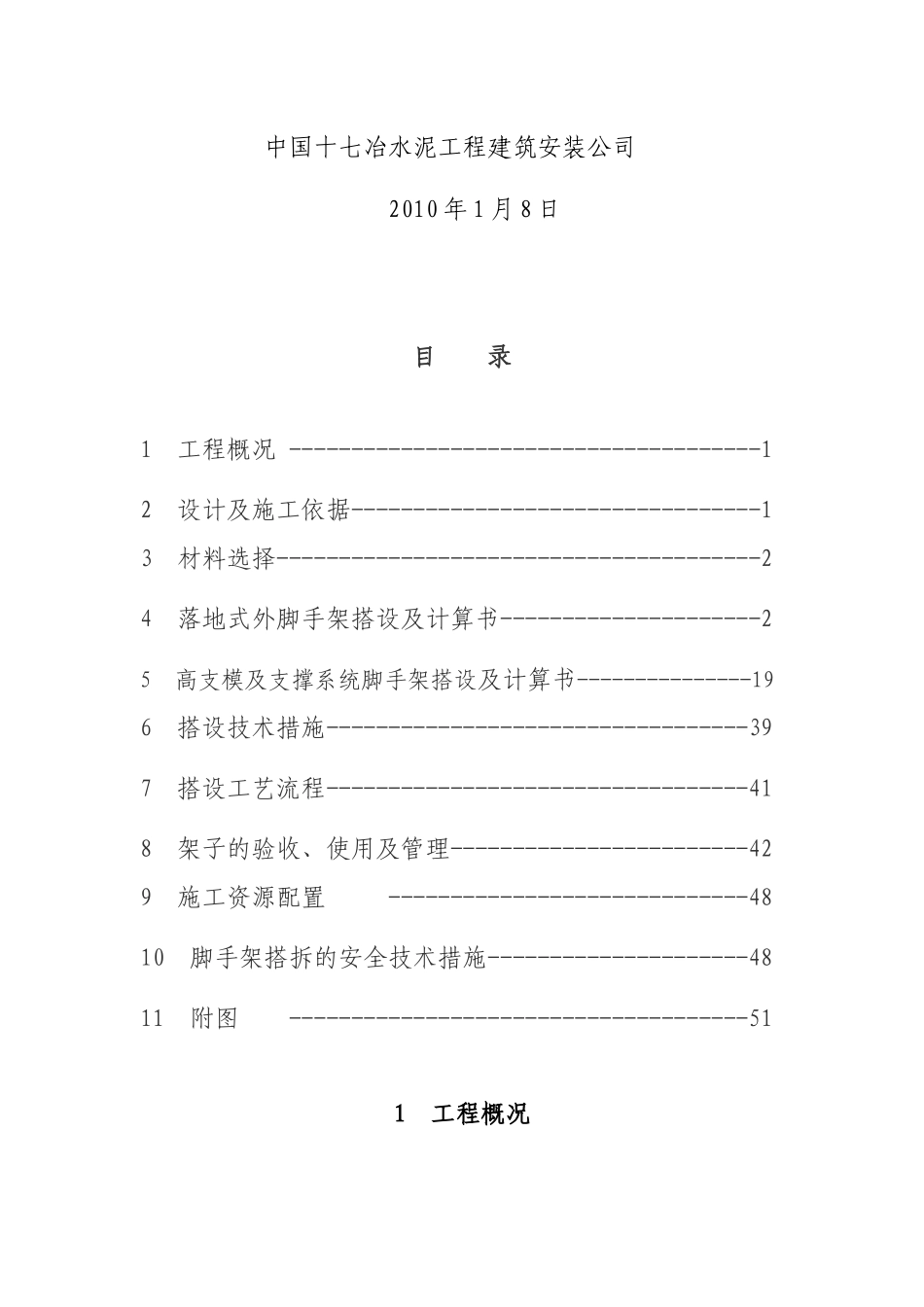

320万吨/年水泥粉磨站工程水泥磨房扣件式钢管脚手架安全专项方案审批：审核：编制：中国十七冶水泥工程建筑安装公司2010年1月8日目录1工程概况--------------------------------------12设计及施工依据---------------------------------13材料选择---------------------------------------24落地式外脚手架搭设及计算书---------------------25高支模及支撑系统脚手架搭设及计算书---------------196搭设技术措施----------------------------------397搭设工艺流程----------------------------------418架子的验收、使用及管理------------------------429施工资源配置-----------------------------4810脚手架搭拆的安全技术措施---------------------4811附图-------------------------------------511工程概况水泥磨房主厂房部分2-8线的结构层为▽13.000，▽21.000，▽28.500，▽31.600，▽36.600，7～8线局部为▽45.300平面。磨头仓部分9-12线结构层有▽4.500，▽6.600，▽9.900，▽21.000，▽25.500，▽30.000平面。最大柱网平面尺寸为11000×13500，平台板厚多为100，局部有加厚。2-8轴最大梁截面为600×2000，9-12轴最大梁截面为600×2200。根据此工程结构情况，主厂房部分考虑到基础部分土方回填和柱基础承台相平开始支设脚手架。柱基础承台顶标高为最深为-3.1米。则支模架搭设高度最高为2-8线的▽13.000平台，搭设高度为16.1米。9-12线搭设高度为7.6米。其中梁按最大截面梁计算梁支承体系，其他梁的支模架按最大截面梁支承体系搭设。本工程脚手架搭设主要分为外脚手架搭设和框架结构梁板支撑体系脚手架搭设。2设计及施工依据2.1．中国建筑工业出版社出版的《建筑施工手册》；2.2．泰州杨湾海螺二期水泥粉磨站水泥磨房及输送工程施工图纸；2.3．《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；2.4．《建筑工程预防高处坠落事故若干规定》及《建筑工程预防坍塌事故若干规定》；2.5．《建筑施工高处作业安全技术规范》JGJ80-91；2.6．《建筑施工安全检查标准》JGJ59-99；2.7．《工程建设标准强制性条文—房屋建筑部分》2002年版；2.8．《混凝土结构工程施工质量验收规范》GB50204-2002；2.9．本公司的贯彻ISO-9002企业质量标准文件、作业指导书及标准化现场施工管理的有关细则。2.10本公司同类工程的施工经验。3材料选择3.1脚手架采用外径φ48mm壁厚3.5mm的钢管，其材质符合《GB700-7P》的技术要求。斜撑和剪刀撑材料同上。钢管表面有凹凸状，疵点裂纹变形和扭曲等现象一律不准使用。3.2本工程模板采用18mm优质多层夹板。钢管垫板采用50厚松木跳板。3.3扣件采用可锻铸铁，并应符合《KT33-8》的技术要求。3.3.1直接扣件（十字件）：用于两根呈垂直交叉钢管的连接。3.3.2旋转扣件（回转扣）：用于两根呈任意角度交叉钢管的连接。3.3.3对接扣件：用于两根钢管对接连接作为工程架体的材料。以上扣件凡有变形、裂纹、砂眼等现象的扣件不得使用。3.4外挂密目网：为1800×5300双层尼龙网，密目网进场使用必须有合格证及质量保证书。不合格产品严禁使用。4落地式外脚手架搭设及计算书本工程外脚手架采用落地式全高扣件式钢管脚手架，钢管尺寸为φ48×3.5mm，木脚手板，一架两用，结构及装修施工使用。4.1构造要求4.1.1立杆：（1）立杆接头采用对接，且要求将接头交错布置，二个相邻立杆接头不应设在同步同跨内，且在高度方向错开的距离为600mm，各接头中心距主节点距离均为步距的1/3即600mm。（2）双立杆立柱内外立杆采用旋转扣件连接，同步内扣件数量为2个，里排立杆距建筑物0.25m。（3）外立杆顶端高出檐口上皮高度为1.5m，里立杆低于檐口50cm。（4）每根立杆均设置砼预制块底座。4.1.2纵横方向扫地杆：（1）纵向扫地杆采用直角扣件固定在距底座下皮不大于200mm处的立杆上。（2）横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4.1.3纵向水平杆：（1）纵向水平杆设于横向水平杆之上，并以直角扣件扣紧，每层架设4根纵向水平杆。（2）纵向水平杆尽量采用搭接连接以承受水平力。接头交错布置，相邻接头水平距离不小于500mm，不设在同跨内，且不设在水平跨中。...
