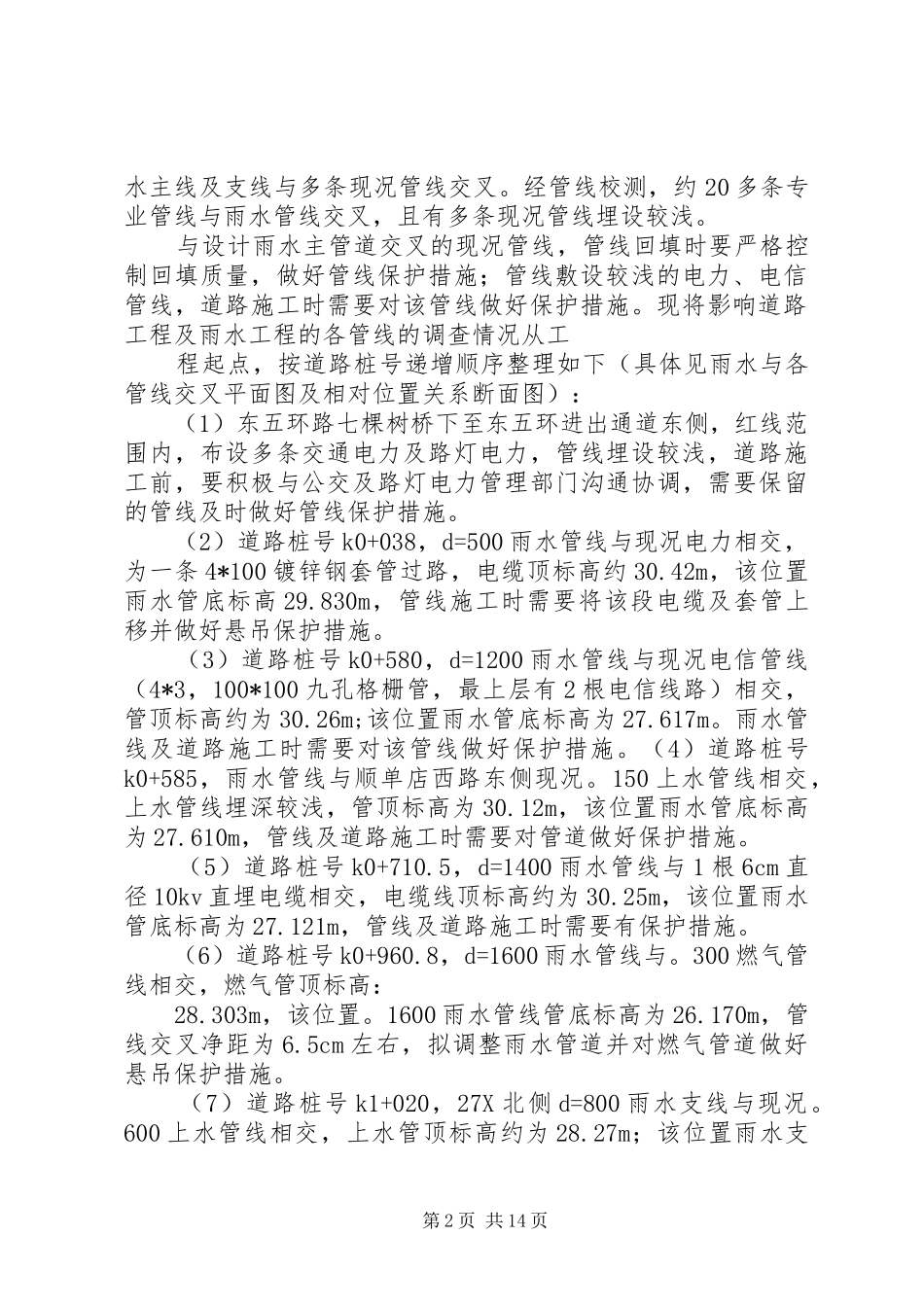

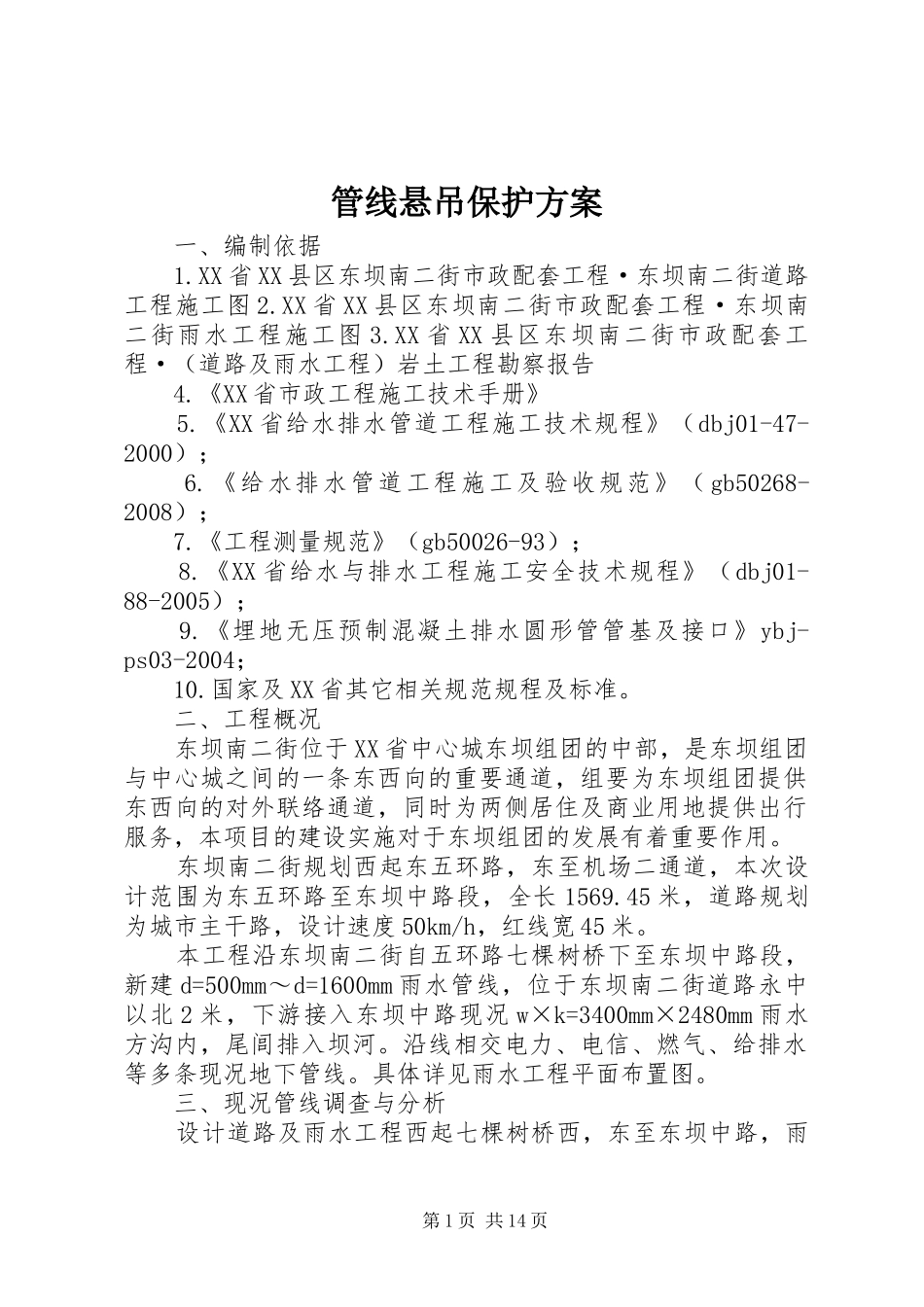

管线悬吊保护方案一、编制依据1.XX省XX县区东坝南二街市政配套工程·东坝南二街道路工程施工图2.XX省XX县区东坝南二街市政配套工程·东坝南二街雨水工程施工图3.XX省XX县区东坝南二街市政配套工程·（道路及雨水工程）岩土工程勘察报告4.《XX省市政工程施工技术手册》5.《XX省给水排水管道工程施工技术规程》（dbj01-47-2000）；6.《给水排水管道工程施工及验收规范》（gb50268-2008）；7.《工程测量规范》（gb50026-93）；8.《XX省给水与排水工程施工安全技术规程》（dbj01-88-2005）；9.《埋地无压预制混凝土排水圆形管管基及接口》ybj-ps03-2004；10.国家及XX省其它相关规范规程及标准。二、工程概况东坝南二街位于XX省中心城东坝组团的中部，是东坝组团与中心城之间的一条东西向的重要通道，组要为东坝组团提供东西向的对外联络通道，同时为两侧居住及商业用地提供出行服务，本项目的建设实施对于东坝组团的发展有着重要作用。东坝南二街规划西起东五环路，东至机场二通道，本次设计范围为东五环路至东坝中路段，全长1569.45米，道路规划为城市主干路，设计速度50km/h，红线宽45米。本工程沿东坝南二街自五环路七棵树桥下至东坝中路段，新建d=500mm～d=1600mm雨水管线，位于东坝南二街道路永中以北2米，下游接入东坝中路现况w×k=3400mm×2480mm雨水方沟内，尾闾排入坝河。沿线相交电力、电信、燃气、给排水等多条现况地下管线。具体详见雨水工程平面布置图。三、现况管线调查与分析设计道路及雨水工程西起七棵树桥西，东至东坝中路，雨第1页共14页水主线及支线与多条现况管线交叉。经管线校测，约20多条专业管线与雨水管线交叉，且有多条现况管线埋设较浅。与设计雨水主管道交叉的现况管线，管线回填时要严格控制回填质量，做好管线保护措施；管线敷设较浅的电力、电信管线，道路施工时需要对该管线做好保护措施。现将影响道路工程及雨水工程的各管线的调查情况从工程起点，按道路桩号递增顺序整理如下（具体见雨水与各管线交叉平面图及相对位置关系断面图）：（1）东五环路七棵树桥下至东五环进出通道东侧，红线范围内，布设多条交通电力及路灯电力，管线埋设较浅，道路施工前，要积极与公交及路灯电力管理部门沟通协调，需要保留的管线及时做好管线保护措施。（2）道路桩号k0+038，d=500雨水管线与现况电力相交，为一条4*100镀锌钢套管过路，电缆顶标高约30.42m，该位置雨水管底标高29.830m，管线施工时需要将该段电缆及套管上移并做好悬吊保护措施。（3）道路桩号k0+580，d=1200雨水管线与现况电信管线（4*3，100*100九孔格栅管，最上层有2根电信线路）相交，管顶标高约为30.26m;该位置雨水管底标高为27.617m。雨水管线及道路施工时需要对该管线做好保护措施。（4）道路桩号k0+585，雨水管线与顺单店西路东侧现况。150上水管线相交，上水管线埋深较浅，管顶标高为30.12m，该位置雨水管底标高为27.610m，管线及道路施工时需要对管道做好保护措施。（5）道路桩号k0+710.5，d=1400雨水管线与1根6cm直径10kv直埋电缆相交，电缆线顶标高约为30.25m，该位置雨水管底标高为27.121m，管线及道路施工时需要有保护措施。（6）道路桩号k0+960.8，d=1600雨水管线与。300燃气管线相交，燃气管顶标高：28.303m，该位置。1600雨水管线管底标高为26.170m，管线交叉净距为6.5cm左右，拟调整雨水管道并对燃气管道做好悬吊保护措施。（7）道路桩号k1+020，27X北侧d=800雨水支线与现况。600上水管线相交，上水管顶标高约为28.27m；该位置雨水支第2页共14页线管底标高为26.161m。支线管施工时做好上水管线保护措施。（8）道路桩号k1+113，30X南侧d=800雨水支线与。300燃气管线交叉，燃气管线管顶标高为28.220m，该位置雨水管线管底标高为26.865m，管线交叉净距离约23cm，管线施工前需要对燃气管道做好保护措施。2（9）道路桩号k1+245，设计d=1600雨水管线与电力管线交叉，电力管线线顶标高：27.75m，该位置雨水管线管底标高为25.890m，需要对电力管线上移并做好悬吊保护措施。（10）道路桩号k1+260，设计d=1600雨水管线与现况。400给水管线交叉，给水管线管顶标高：27.758m，该位置雨水管线管底...
