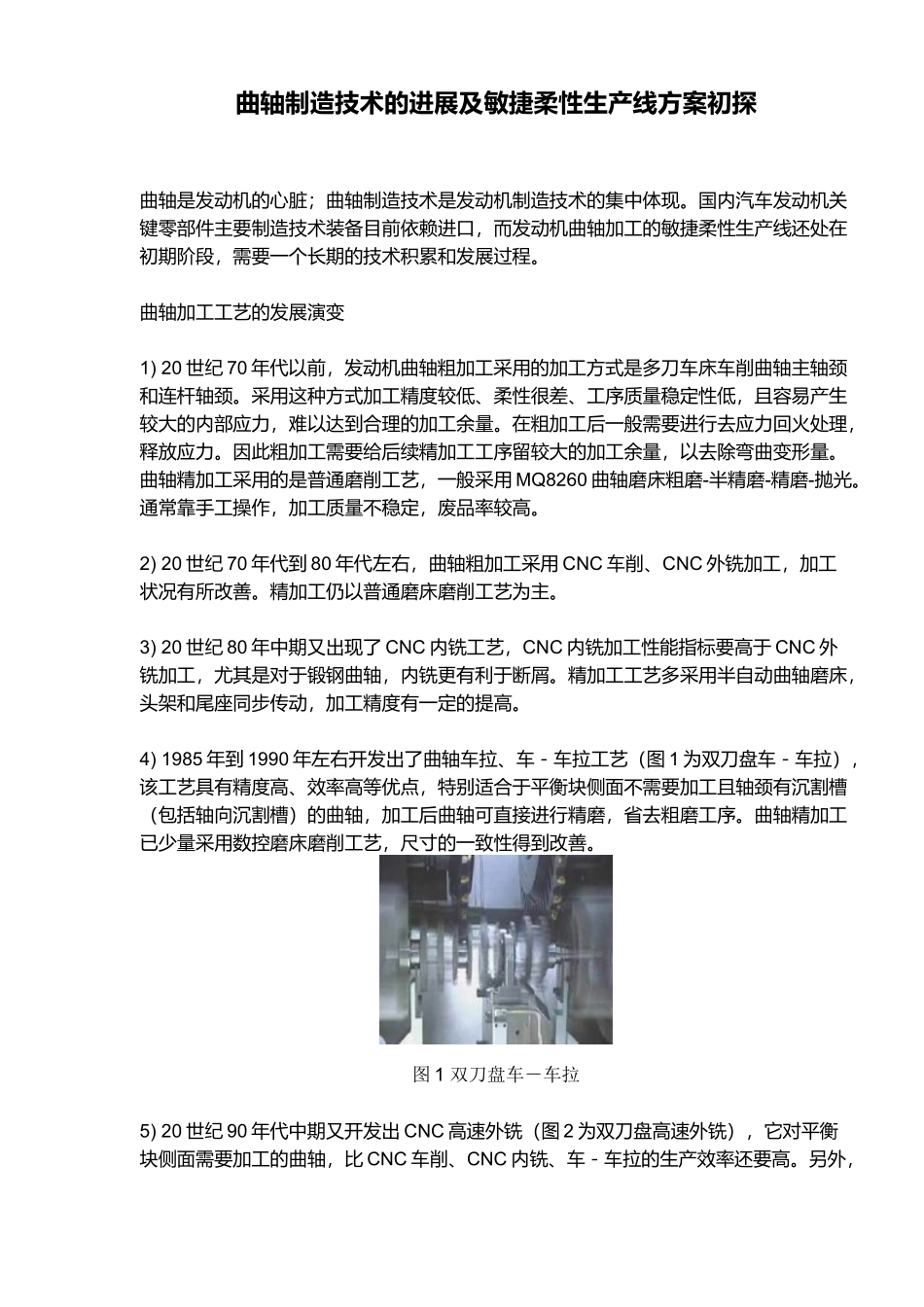

曲轴制造技术的进展及敏捷柔性生产线方案初探曲轴是发动机的心脏；曲轴制造技术是发动机制造技术的集中体现。国内汽车发动机关键零部件主要制造技术装备目前依赖进口，而发动机曲轴加工的敏捷柔性生产线还处在初期阶段，需要一个长期的技术积累和发展过程。曲轴加工工艺的发展演变1)20世纪70年代以前，发动机曲轴粗加工采用的加工方式是多刀车床车削曲轴主轴颈和连杆轴颈。采用这种方式加工精度较低、柔性很差、工序质量稳定性低，且容易产生较大的内部应力，难以达到合理的加工余量。在粗加工后一般需要进行去应力回火处理，释放应力。因此粗加工需要给后续精加工工序留较大的加工余量，以去除弯曲变形量。曲轴精加工采用的是普通磨削工艺，一般采用MQ8260曲轴磨床粗磨-半精磨-精磨-抛光。通常靠手工操作，加工质量不稳定，废品率较高。2)20世纪70年代到80年代左右，曲轴粗加工采用CNC车削、CNC外铣加工，加工状况有所改善。精加工仍以普通磨床磨削工艺为主。3)20世纪80年中期又出现了CNC内铣工艺，CNC内铣加工性能指标要高于CNC外铣加工，尤其是对于锻钢曲轴，内铣更有利于断屑。精加工工艺多采用半自动曲轴磨床，头架和尾座同步传动，加工精度有一定的提高。4)1985年到1990年左右开发出了曲轴车拉、车－车拉工艺（图1为双刀盘车－车拉），该工艺具有精度高、效率高等优点，特别适合于平衡块侧面不需要加工且轴颈有沉割槽（包括轴向沉割槽）的曲轴，加工后曲轴可直接进行精磨，省去粗磨工序。曲轴精加工已少量采用数控磨床磨削工艺，尺寸的一致性得到改善。图1双刀盘车－车拉5)20世纪90年代中期又开发出CNC高速外铣（图2为双刀盘高速外铣），它对平衡块侧面需要加工的曲轴，比CNC车削、CNC内铣、车－车拉的生产效率还要高。另外，CNC车－车拉工艺加工连杆轴颈要二道工序，CNC高速外铣只要一道工序就能完成，具有以下优点：切削速度高（可高达350m/min）、切削时间较短、工序循环时间较短、切削力较小、工件温升较低、刀具寿命高、换刀次数少、加工精度更高、柔性更好。所以CNC高速外铣将是曲轴主轴颈和连杆轴颈粗加工的发展方向。精加工使用数控磨床，采用静压主轴、静压导轨、静压进给丝杠（砂轮头架）和线性光栅闭环控制等控制装置，使各尺寸公差及形位公差得到可靠的保证，精加工还广泛使用数控砂带抛光机进行超精加工，经超精加工后的曲轴轴颈表面粗糙度至少提高一级精度。图2双刀盘高速外铣20世纪90年代开发的CBN高速磨削。英国LANDIS公司生产的曲轴磨床，磨削速度高达120m/s，用扒皮法一次装夹从毛坯到精磨完毕，耗时仅几分钟的时间。这将会出现以磨代替其它粗加工工艺的新局面。6)进入21世纪以后，复合加工工艺已进入曲轴制造业中。复合机床应具有工序集成功能，多种加工集成功能。奥地利WFL公司生产的卧式车铣复合加工中心（图3为M40G“”型）能在曲轴硬化前一次装夹，全部加工，加工后的曲轴可直接转入精加工工序；曲轴精加工方面，也出现了工序集成的CBN数控磨床，即一次装夹磨削全部曲轴主轴颈和连杆轴颈（摆动跟踪磨削）。图3M40G车铣复合加工中心由以上演变可以看出，曲轴的加工工艺正向着高速、高效、复合化方向发展。目前较为流行的粗加工工艺是主轴颈采用车－车拉工艺和高速外铣，连杆颈采用高速随动外铣，全部采用干式切削；精加工采用数控磨床加工，具有自动进给、自动修正砂轮、尺寸和圆度自动补偿、自动分度和两端电子同步驱动等功能。主轴颈和连杆颈可一次装夹全部磨削完毕；超精加工采用数控砂带抛光机，带尺寸控制装置。典型曲轴加工先进装备性能简介1)CNC高速随动外铣（图4）：现介绍一款型号为VDF315OM-4的高速随动外铣床的性能。该机床是德国BOEHRINGER公司专为汽车发动机曲轴设计制造的柔性数控铣床，该设备应用工件回转和铣刀进给伺服连动控制技术，可以一次装夹不改变曲轴回转中心随动跟踪铣削曲轴的连杆轴颈。采用一体化复合材料结构床身，工件两端电子同步旋转驱动，具有干式切削、加工精度高、切削效率高等特点；使用SIEMENS840DCNC控制系统，设备操作说明书在人机界面上，通过输入零件的基本参数即可自动生成加工程序，可以加工长度450～700mm...
