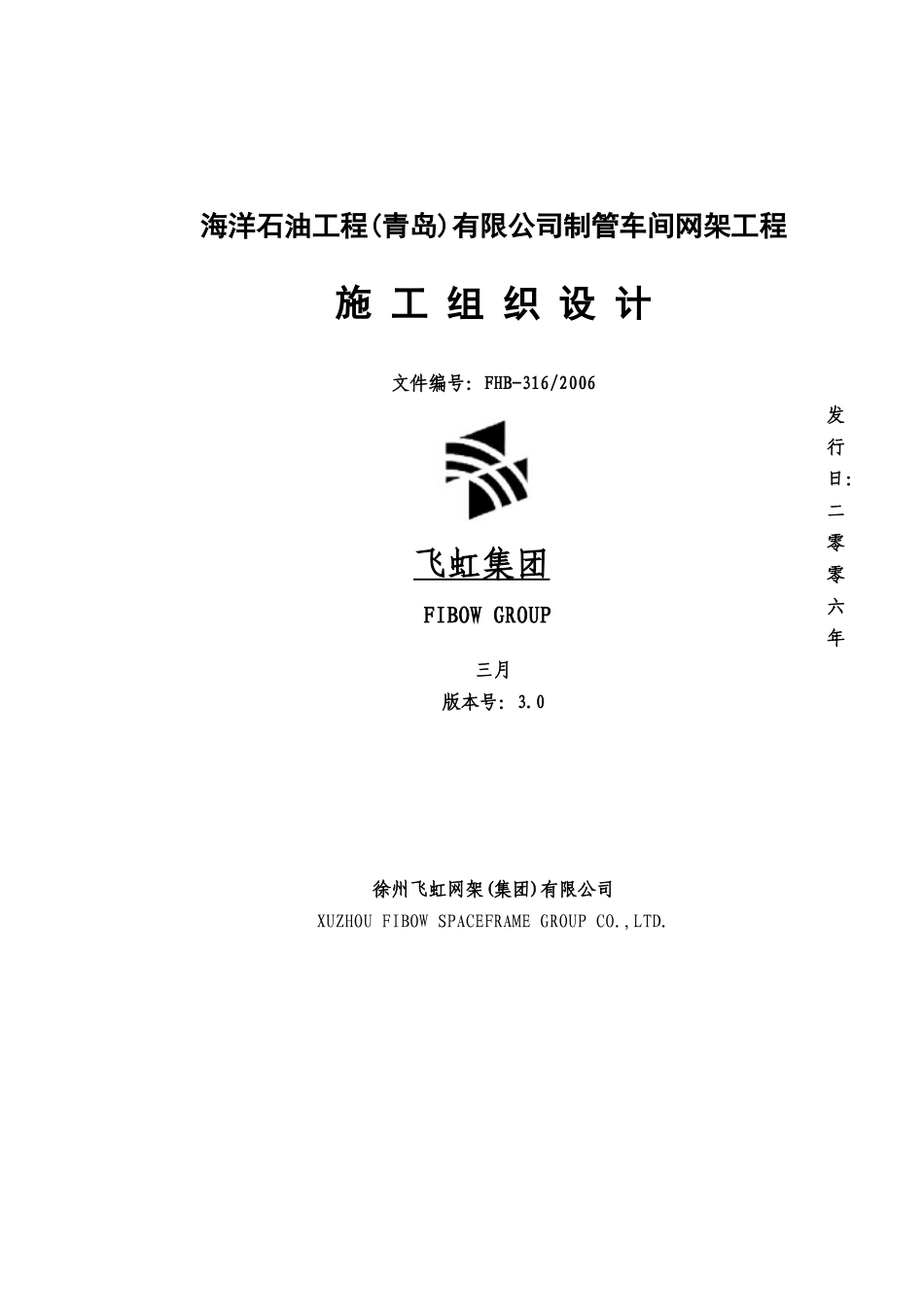

海洋石油工程(青岛)有限公司制管车间网架工程施工组织设计文件编号：FHB-316/2006发行日：二零零六年三月版本号：3.0徐州飞虹网架(集团)有限公司XUZHOUFIBOWSPACEFRAMEGROUPCO.,LTD.飞虹集团FIBOWGROUP目录一编制依据二工程概况三网架制造工艺技术四脚手架搭工作平台设要求五网架安装六网架涂装的工艺技术七管理机构与劳动力组织说明八施工机械设备配备九质量保证措施十安全保证措施十一成品保护措施十二工期保证措施十三季节性施工措施飞虹集团企业简介徐州飞虹网架（集团）有限公司是经国家建设部核定的钢结构、网架工程施工壹级企业，是国内最早从事球节点网架制造、安装并通过部级鉴定的网架工程专业厂家。通过二十年的发展，飞虹集团形成了以球节点网架为主产品的研制、设计、电算、制作和施工的完整体系。并于1996年7月率先在同行业中通过了ISO9002质量体系认证。飞虹集团具有年产球节点网架产品3万吨、轻钢产品2万吨的生产能力。现有注册职工1180人，其中具有高、中级职称的专业技术人员168人，拥有壹级项目经理16名、贰级项目经理25名。拥有螺栓球自动加工专机和全自动气体保护焊机等大中型机械设备300多台，价值4000万元。具有承建国内外各种类型和结构形式钢网架工程的制作、施工。二十年来（1979年-2000年）飞虹集团先后承建了国内外四千余座各种类型和结构形式的网架工程，所承建的网架工程占到国内网架工程总量的50%以上，在网架结构设计、电算、制造、安装等方面积累了丰富的经验。飞虹集团承建的国家奥林匹克体育中心体育场挑蓬、深圳体育场环状罩棚、北京西客站、云南玉溪卷烟厂、亚冬会哈尔滨速滑馆、广州地铁运营库、锦州石化体育中心、厦门太古机库、上海国际会议中心、漳州后石电场、上海科技城等国家重点建设项目中获得“鲁班奖”、国家“空间结构优秀工程奖”等十多项奖项。是国内知名的钢结构、网架制作、施工专业厂家。飞虹集团愿以“一流的质量、精心的制作、可靠的施工、优质的服务”竭诚为该工程提供最优服务。徐州飞虹网架（集团）有限公司一、编制依据1、根据设计院提供的土建图。2、我公司施工类似钢网架工程的施工经验3、现行国家施工规范、标准及规程：《钢结构工程施工及验收规范》（GB50205-95）《钢结构工程质量检验评定标准》（GB50221-95）《高层建筑钢结构设计与施工规范》（92年5月国家报批本）《建筑钢结构焊接规程》（JGJ81-91）《钢网架焊接球节点》（JGJ75.2-91）《焊接球节点钢网架焊缝超声波探伤及质量分级法》(JG/T3034.1-96）《钢结构焊缝手工超声波探伤方法和结果分级》（GB11345-89）《建筑机械使用安全技术规程》（JGJ36-86）《建筑工程现场供用电安全规范》（GB50194-93）二、工程概况项目名称：海洋石油工程(青岛)有限公司网架工程网架形式：正放四角锥螺栓球网架屋面形式:太空板三、网架制造工艺技术（一）、概述：1、制作依据：业主单位认可的网架加工制作图。2、遵循的规范、规程：生产交底绘加工图钢管下料现场安装涂装编号包装发运抽样检验喷砂除锈《钢结构工程施工及验收规范》（GB50205－95）《网架结构设计与施工规程》（JGJ7－91）《网架结构工程质量检验评定标准》（JGJ78－91）《建筑钢结构焊接规程》（JGJ81－91）《钢网架检验及验收标准》（JGJ75.3－91）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923－88）3、采用材料：杆件采用Q235B钢,螺栓球采用45#钢,高强螺栓采用10.9级。（二）、制作：1、制作工艺流程：2、杆件制作：（1）、用于制造杆件的钢材品种、规格、质量必须符合设计规定及相应标准，应有出厂合格证明。（2）、钢管下料应考虑其焊接收缩量。影响焊接收缩量的因素较多，如焊缝的长度、环境温度、电流强度、焊接方法等，焊接收缩量的大小可根据以往的经验，再结合现场和网架的具体情况通过试验来确定。壁厚大于4mm的钢管要开坡口。（3）、钢管制作长度允许偏差±1mm，杆件轴线不平直度不超过L／1000，且不大于5mm。（三）、质量保证措施：1、严把原材料质量关：（1）、本网架采用的钢材品种、规格较多，为控制原材料质量，进货渠道选择正规的大中型企业，并按ISO9001标准对材料供应厂进行评审。（2...
