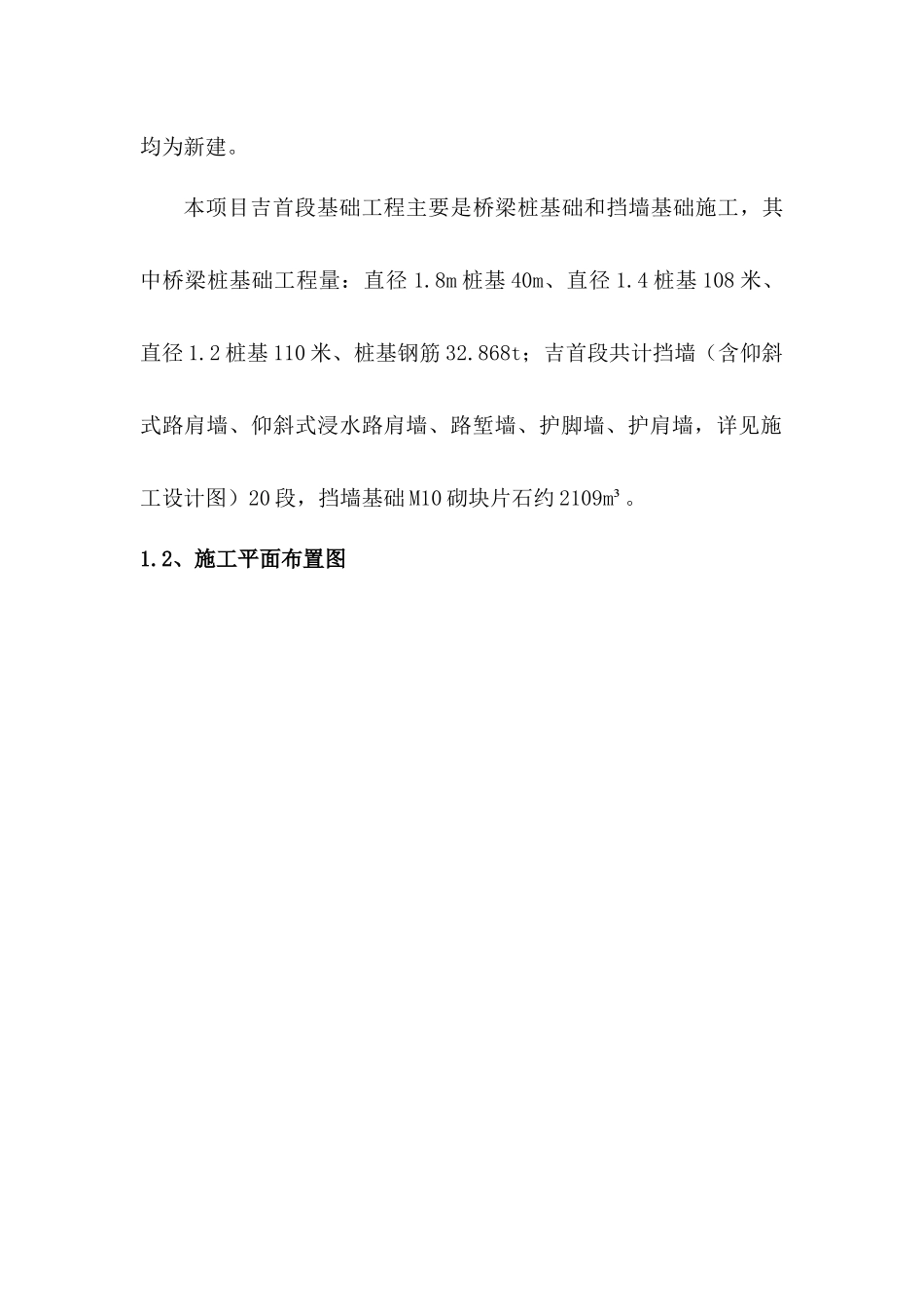

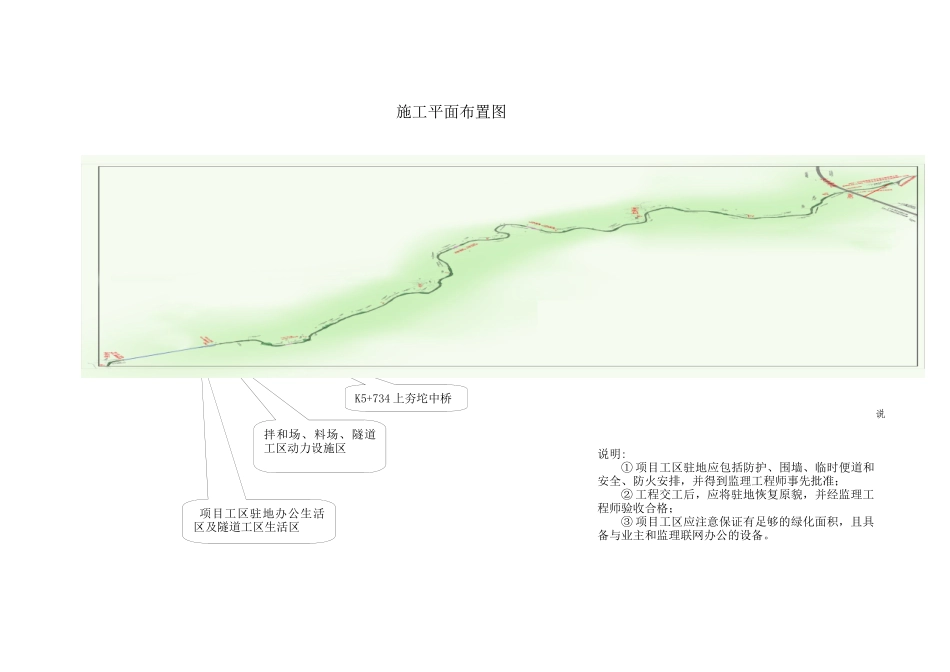

基础工程施工专项技术方案第一章工程概况1.1、工程基本情况及基础工程部位本项目起点段位于保靖县，K0+000位于保靖县夯沙乡乡政府处，与湖南省规划的新增省道S253线对接；本项目终点接于在建永顺至吉首北互通连接线K3+700处，终点桩号为K13+653.117。此连接线为路基宽度8.5米的二级公路，全线共设置2处断链，累计断链长32.461，（1）K0+622.967＝原K0+540，断链长82.697m；（2）K5+203.604＝原K5+253.84，断链短50.256m，路线总长度为13.685km，其中保靖段4.082m(K0+000~K4+000)，吉首段9.603km（K4+000~K13+653.117）。吉首段路基土石方49.737万m3，路面67.478km2，隧道810m/1座，桥梁236m/5座：均为中桥，涵洞36道，其中盖板涵12道，圆管涵23道，金属波纹管涵1道，均为新建。本项目吉首段基础工程主要是桥梁桩基础和挡墙基础施工，其中桥梁桩基础工程量：直径1.8m桩基40m、直径1.4桩基108米、直径1.2桩基110米、桩基钢筋32.868t；吉首段共计挡墙（含仰斜式路肩墙、仰斜式浸水路肩墙、路堑墙、护脚墙、护肩墙，详见施工设计图）20段，挡墙基础M10砌块片石约2109m³。1.2、施工平面布置图施工平面布置图项目工区驻地办公生活区及隧道工区生活区K4+195~K5+005夯吉隧道拌和场、料场、隧道工区动力设施区说说明:①项目工区驻地应包括防护、围墙、临时便道和安全、防火安排，并得到监理工程师事先批准；②工程交工后，应将驻地恢复原貌，并经监理工程师验收合格；③项目工区应注意保证有足够的绿化面积，且具备与业主和监理联网办公的设备。隧道工区钢筋加工区K5+734上夯坨中桥K9+750红坪一桥K9+840红坪二桥K8+636夯坨一桥K8+699夯坨二桥路线终点K13+653.117接永吉高速连接线路基、桥梁施工队驻地(预制场)1.3、施工要求和技术保证条件1.3.1钻孔灌注桩施工要求（1）、钻孔准备：采用正反循环回转钻时其护筒内径宜比桩径大20cm～30cm。。（2）、钻孔：钻机与桩中心平面偏差应不大于20mm，钻进时应有详细记录，成孔后桩中心轴线偏位应不大于40mm，倾斜度应不大于1/150。（3）、清孔：摩擦桩桩底沉淀层厚度t≤20cm，嵌岩桩桩底沉淀层厚度t≤5cm。（4）、所有桩基均须埋设无缝钢管作为声测管，以备成桩后进行质量检测，桩基不得出现夹层，更不得出现断桩。（5）、所有施工接缝处应按规范进行凿毛，以便新老混凝土结合良好。每一道施工工艺，均注意预埋下一道工艺所需要的预埋件。（6）、桩基施工过程中注意安全，加大安全巡查，防止各类安全事故发生。1.3.2挡墙基础施工要求（1）、挡土墙基础设置在土质地基时，基础底面一般埋置深度不小于1.0m，且地基承载力满足设计要求。（2）、挡土墙基础设置在岩石地基时，先清除表面风化层，基础应置于新鲜岩面上。（3）、挡墙位于坡比大于1：2.5的陡坡上时，基础应坐落于稳定的基岩面上。（4）、挡墙施工时注意观察基坑边坡，加大安全巡查，防止各类安全事故发生。1.3.3技术保证条件（1）、钻机安装后底座和顶端应平稳，在钻进中不应产生位移或沉陷，就位完毕钻进前，施工队再自检一次确保钻机的稳定可靠性。（2）、护筒埋置到较坚硬密实的土层中至少0.5m。（3）、泥浆池周围要用彩条旗围起来，并设置明显的安全警示标志。（4）、灌注混凝土所用导管必须做水密承压和接头抗拉试验。（5）、挡土墙基础埋置深度符合设计及规范要求。第二章、编制依据2.1、相关规范标准2.1.1《公路工程质量检验评定标准》JTGF80/1-2004；2.1.2《公路工程技术标准》JTGB01-2003；2.1.3《工程测量规范》GB50026—2007；2.1.4《公路路基施工技术规范》JTGF10-2006；2.1.5《钢筋焊接接头试验方法标准》JGJ-2001；2.1.6《公路工程施工安全技术规程》JTJ076-95；2.1.7《建筑地基基础工程施工质量验收规范》GB50202-20022.1.8《施工现场临时用电安全技术规范》JCJ46-20052.1.9《企业职工伤亡事故分类标准》GB6441-19862.1.10《钢筋机械连接通用技术规程》JGJ107-2003；2.2、其它相关内容2.2.1、招标文件、设计图纸及资料、施工组织设计；建设单位、设计单位、监理单位的相关文件要求；2.2.2、我部现场踏勘、调查所获得的有关资料。2.2.3、我单位拥有的科技工法成果和现有的企业...
