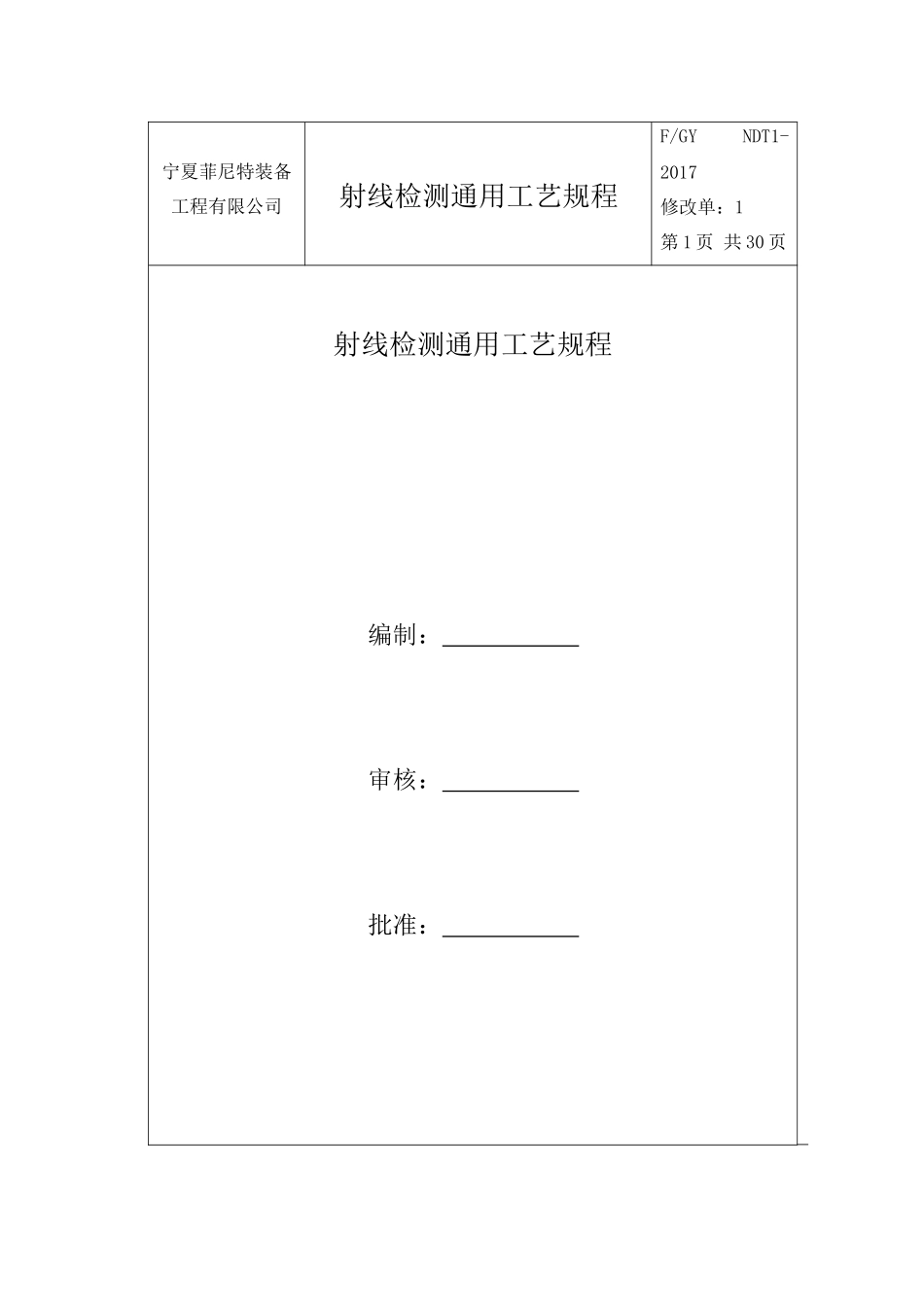

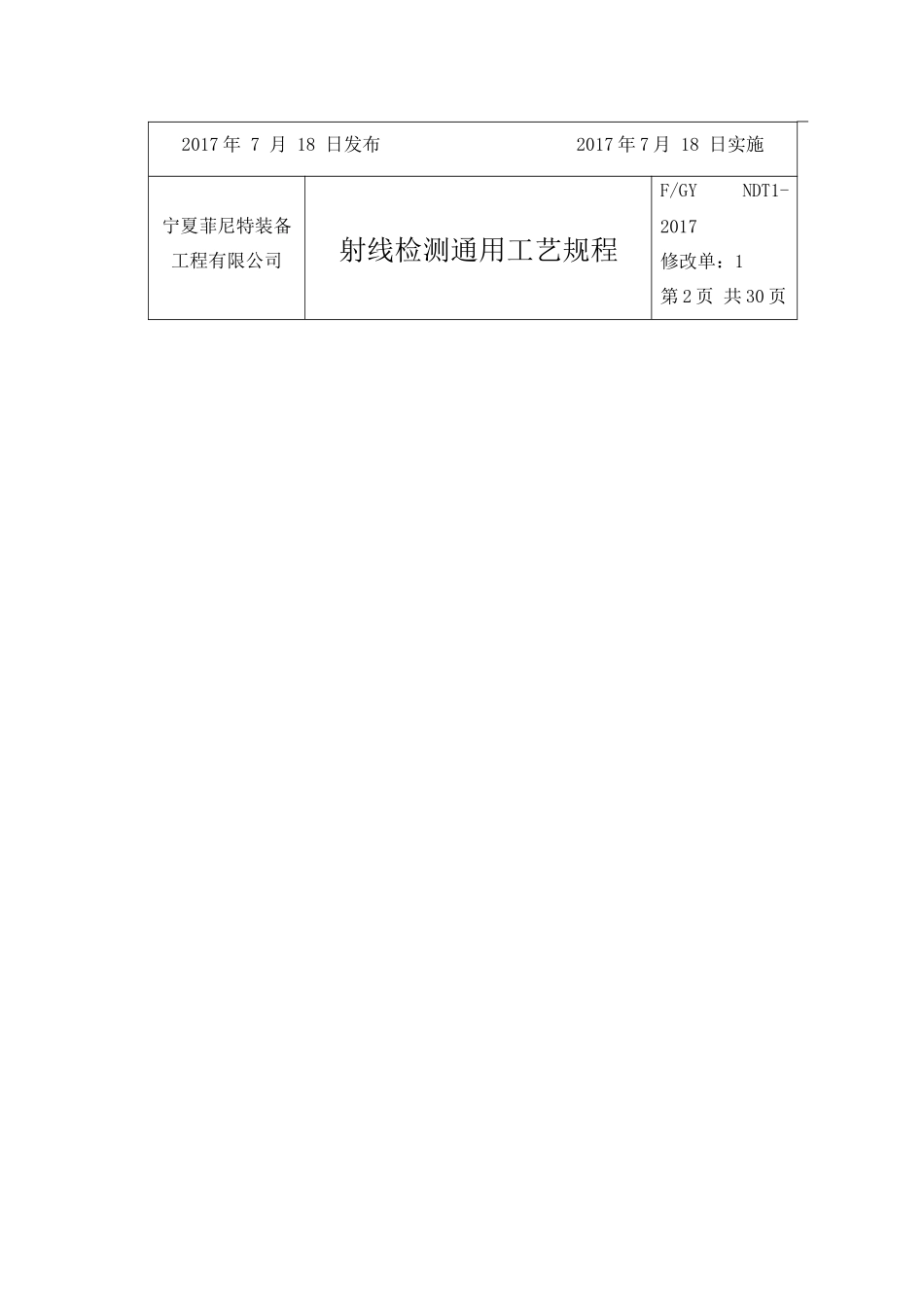

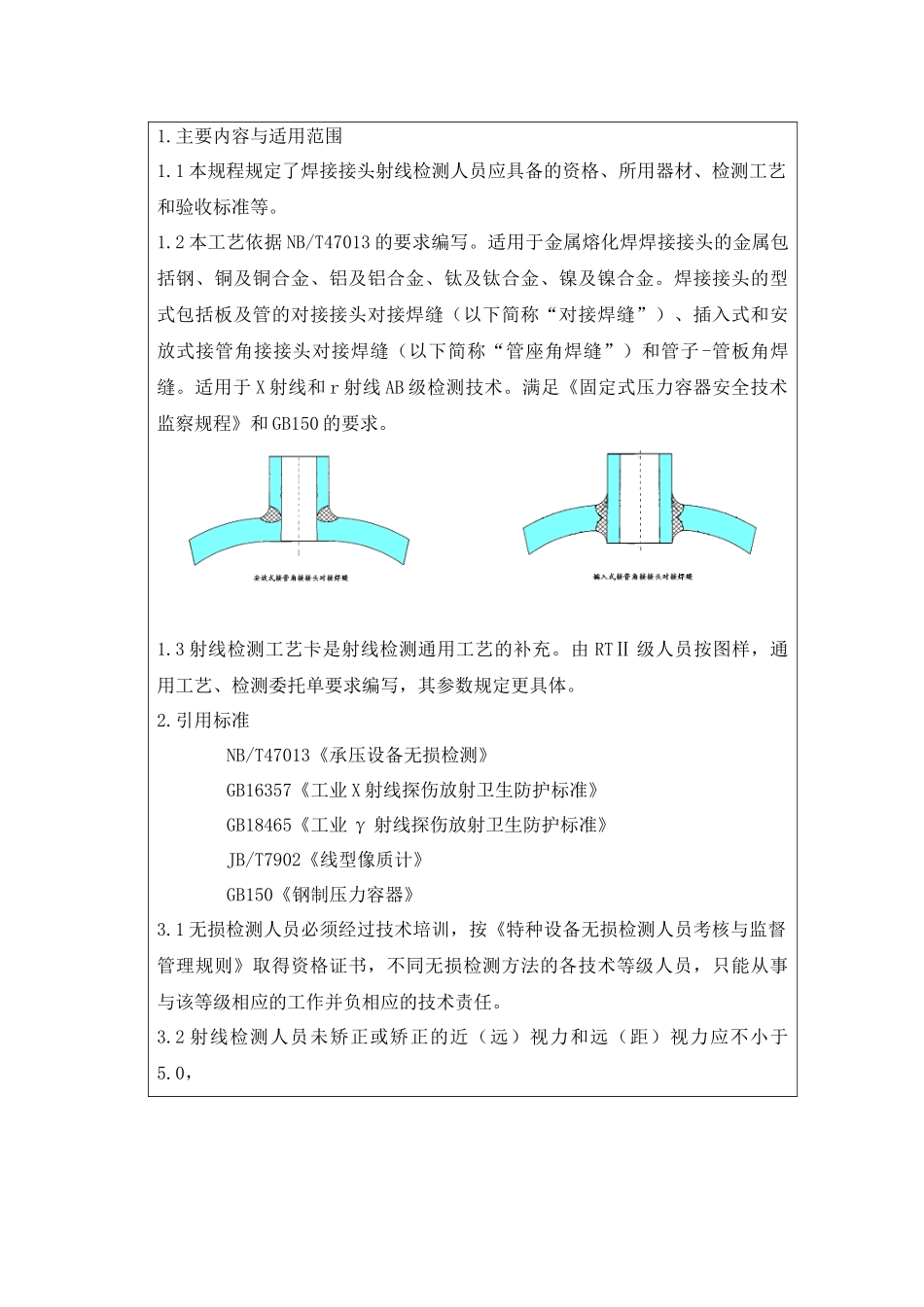

宁夏菲尼特装备工程有限公司射线检测通用工艺规程F/GYNDT1-2017修改单：1第1页共30页射线检测通用工艺规程编制：审核：批准：2017年7月18日发布2017年7月18日实施宁夏菲尼特装备工程有限公司射线检测通用工艺规程F/GYNDT1-2017修改单：1第2页共30页1.主要内容与适用范围1.1本规程规定了焊接接头射线检测人员应具备的资格、所用器材、检测工艺和验收标准等。1.2本工艺依据NB/T47013的要求编写。适用于金属熔化焊焊接接头的金属包括钢、铜及铜合金、铝及铝合金、钛及钛合金、镍及镍合金。焊接接头的型式包括板及管的对接接头对接焊缝（以下简称“对接焊缝”）、插入式和安放式接管角接接头对接焊缝（以下简称“管座角焊缝”）和管子-管板角焊缝。适用于X射线和r射线AB级检测技术。满足《固定式压力容器安全技术监察规程》和GB150的要求。1.3射线检测工艺卡是射线检测通用工艺的补充。由RTⅡ级人员按图样，通用工艺、检测委托单要求编写，其参数规定更具体。2.引用标准NB/T47013《承压设备无损检测》GB16357《工业X射线探伤放射卫生防护标准》GB18465《工业γ射线探伤放射卫生防护标准》JB/T7902《线型像质计》GB150《钢制压力容器》3.1无损检测人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》取得资格证书，不同无损检测方法的各技术等级人员，只能从事与该等级相应的工作并负相应的技术责任。3.2射线检测人员未矫正或矫正的近（远）视力和远（距）视力应不小于5.0，宁夏菲尼特装备工程有限公司射线检测通用工艺规程F/GYNDT1-2017修改单：1第3页共30页测试方法应符合GB11533的规定执行。评片人员应每年检查一次。4.辐射防护4.1放射卫生防护应符合GB18871、GBZ117和GBZ132的相关规定，曝光室应经环保部门测试合格。，4.2透照时尽量在曝光室内进行，须现场检测时按照GBZ132的规定画定控制和管理区、设置警告标志，检测作业事等。4.3从事射线检测工作时，应配戴个人剂量仪，携带剂量报警仪，控制检测人员接受的最大射线照射剂量不大于每年5×10-2Sv。5.设备、器材和材料5.1射线源和能量的选择5.1.1使用设备见表1表1产地型号有效焦点（mm）透照厚度范围（mm）备注丹东XXH—20051.0×2.520周向丹东XXH—25051.0×2.528周向丹东XXH—30051.0×2.536周向5.1.2射线检测时，尽量选用较低管电压，透照不同厚度的钢制压容器时接接头宁夏菲尼特装备工程有限公司射线检测通用工艺规程F/GYNDT1-2017修改单：1第4页共30页时，允许使用的最高管电压应控制在图1的范围内。对截面厚度变化大的承压设备，在保证灵敏度的的前提下，允许采用超过图1规定。但对钢检测，管电压增量不应超过50KV。5.2胶片和增感屏5.2.1胶片：在满足灵敏度要求的情况下，一般X射线AB级透照时选用T3类或更高类别的胶片。如爱可发D7、天津Ⅲ等，r射线应选用T2型或更高类别胶片5.2.2增感屏：采用金属增感屏或不用增感屏。金属增感屏的选用见表2射线种类增感屏材料前屏厚度（mm）后屏厚度（mm）≤300Kv铅箔0.03～0.10≤0.15Ir192铅箔0.1～0.20.1～0.25.2.3胶片和增感屏在透照过程中应始终紧密接触。5.3象质计5.3.1底片影像质量采用线型像质计或孔型像质计测定。通用线型像质计和等径线型像质计的型号和规格应符合JB/T7902的规定，孔型像质计型号和规格应满足GB/T23901.2的规定。5.3.2像质计的材料、材料代号和不同材料的像质计适用的工件材料范围可按表2的规定执行，像质计材料的吸收系数应尽可能的接近或等同于被检材料的吸收系数，任何情况下不能高于被检材料的吸收系数。★以低原子序数材料制作的像质计可以用于高原子序数材料制成的工件照相。即铁（Fe）像质计可以用于镍（Ni）、铜（Cu）材料的照相，但不能用于钛（Ti）、铝（AI）材。宁夏菲尼特装备工程有限公司射线检测通用工艺规程F/GYNDT1-2017修改单：1第5页共30页5.3.3像质计的使用5.3.3.1像质计放置原则丝型像质计一般应放置在焊接接头的一端（在被检区长度的1/4左右位置），金属丝应横跨焊缝，细丝置于外侧；阶梯孔型像质计一般应放置于被检区中心部位的焊接接头热影响区以外，在不可能实现的情况下，至少应放置于熔敷金属区域以外。当一张胶片上...
