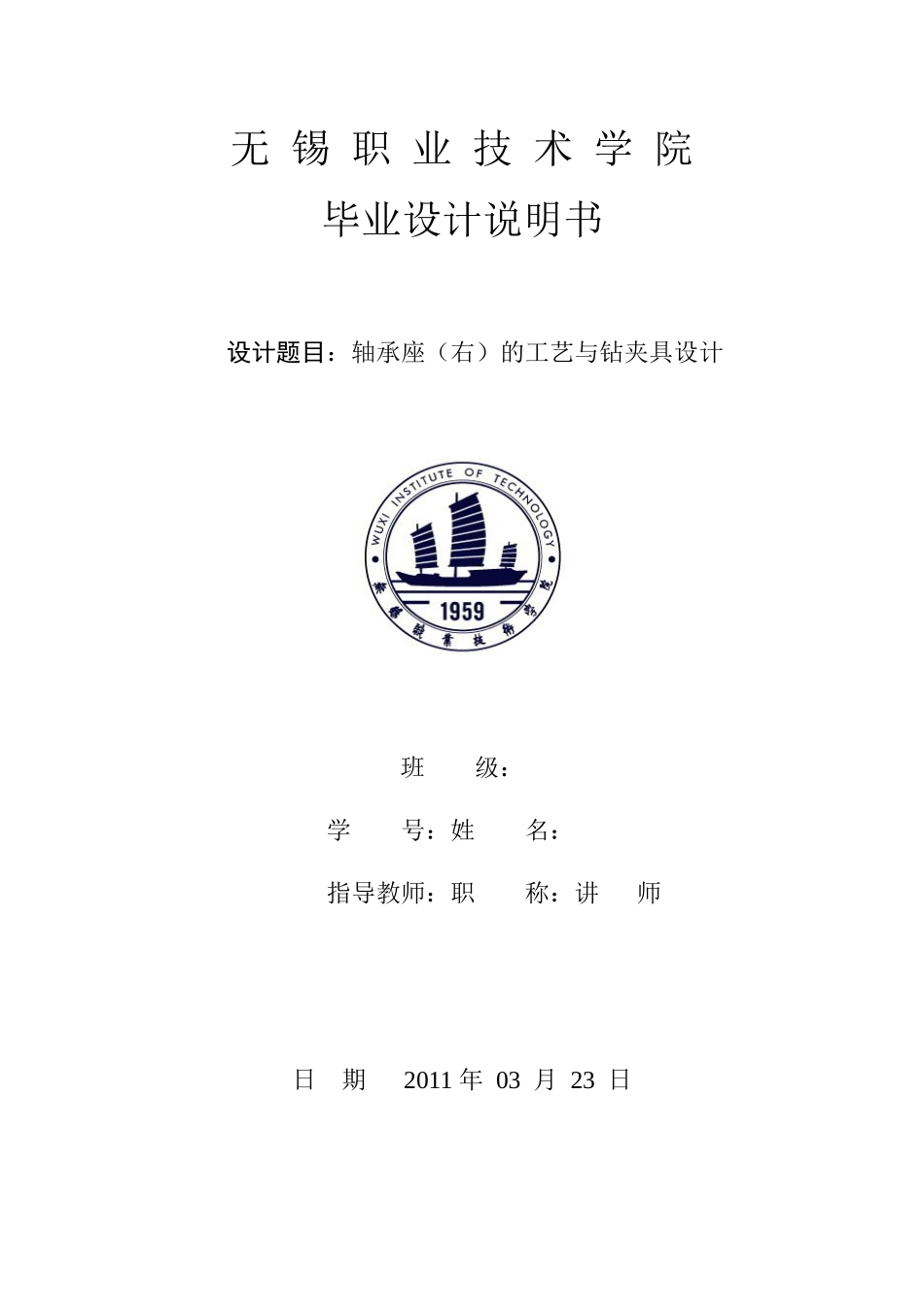

无锡职业技术学院毕业设计说明书设计题目：轴承座（右）的工艺与钻夹具设计班级：学号：姓名：指导教师：职称：讲师日期2011年03月23日无锡职业技术学院无锡职业技术学院毕业实践任务书课题名称轴承座（右）的工艺设计与钻夹具设计指导教师职称师指导教师职称专业名称班级机制学生姓名学号1课题需要完成的任务：1．根据零件要求绘制工程图纸、毛坯图，注明精度等技术要求；2．编制零件编制加工工艺,填写相关加工工序卡片；3.绘制车夹具装配图及全部非标零件图、列出各标准件的清单;4．编写设计说明书(大于20页)；5．相关设计方面外文资料翻译（大于3000中文字符）。课题计划：1.2月21日—2月27日（第一周）：布置课题，收集相关资料；2．2月28日—3月6日（第二—第三周）：零件图、零件毛坯图绘制、零件工艺设计；3．3月7日—3月21日（第四—第五周）：夹具设计及绘制钻夹具装配图及零件图草图；4．3月22日—4月4日（第六-七周）：绘制工装夹具装配图及零件图正图；5.：4月5日—12日（第八周）编写说明书，专外翻译，准备毕业答辩。计划答辩时间：4月10--15日机械技术系（部、分院）2011年2月21日前言机械的加工工艺及夹具设计是在完成了大学的全部课程之后，进行的一次理论联系实际的综合运用，使我对专业知识、技能有了进一步的提高，为以后从事专业技术的工作打下基础。机械加工工艺是实现产品设计，保证产品质量、节约能源、降低成本的重要手段，是企业进行生产准备，计划调度、加工操作、生产安全、技术检测和健全劳动组织的重要依据，也是企业上品种、上质量、上水平，加速产品更新，提高经济效益的技术保证。然而夹具又是制造系统的重要组成部分，不论是传统制造，还是现代制造系统，夹具都是十分重要的。因此，好的夹具设计可以提高产品劳动生产率，保证和提高加工精度，降低生产成本等，还可以扩大机床的使用范围，从而使产品在保证精度的前提下提高效率、降低成本。当今激烈的市场竞争和企业信息化的要求,企业对夹具的设计及制造提出了更高的要求。所以对机械的加工工艺及夹具设计具有十分重要的意义。毕业设计是每个大学生在毕业前必须完成的一个教学环节，是对我们所学专业的一个综合测试，也是对我们毕业生做的一次具体的、重要的考验。此设计密切结合高等学校的办学宗旨。已检测我们在学习和实习过程中对所学知识的掌握程度和运用水平。同时在毕业设计中与同学互相帮助，一起去图书馆查阅毕业设计中需要一些相关资料，共同探讨课程设计中出现的问题，体现了同学之间的凝聚力，增进了同学之间的友谊，加强了与老师的知识探讨。作为机械类专业的学生不能仅以学好课本上的理论知识而满足，如果不懂的运用它们，学再多的理论知识也毫无用处，因此我们非常重视本次毕业设计的实践，通过本次毕业设计使我们各个方面的能力有所加强，对于今后的生产实习以及走上工作岗位有很大帮助，使我们受益匪浅。由于能力所限，设计尚有许多不足之处，恳求老师给予指教。目录摘要……………………………………………………………………5ABSTRACT…………………………………………………………………5一、零件的分析………………………………………………………6（一）零件作用……………………………………………………6（二）零件的工艺分析……………………………………………7(三)零件表面加工方法的选择…………………………………8二、工艺规程设计……………………………………………………9（一）确定毛坯的制造形式………………………………………9（二）基面的选择…………………………………………………9三、制定工艺路线…………………………………………………10（二）工艺路线方案一……………………………………………11（二）工艺路线方案二……………………………………………11（三）工艺方案的比较与分析……………………………………12四、机械加工余量、工序尺寸及毛坯尺寸的确定………………13五、确定切削用量及基本工时……………………………………16六、专用夹具设计…………………………………………………251专用夹具设计主旨……………………………………...
