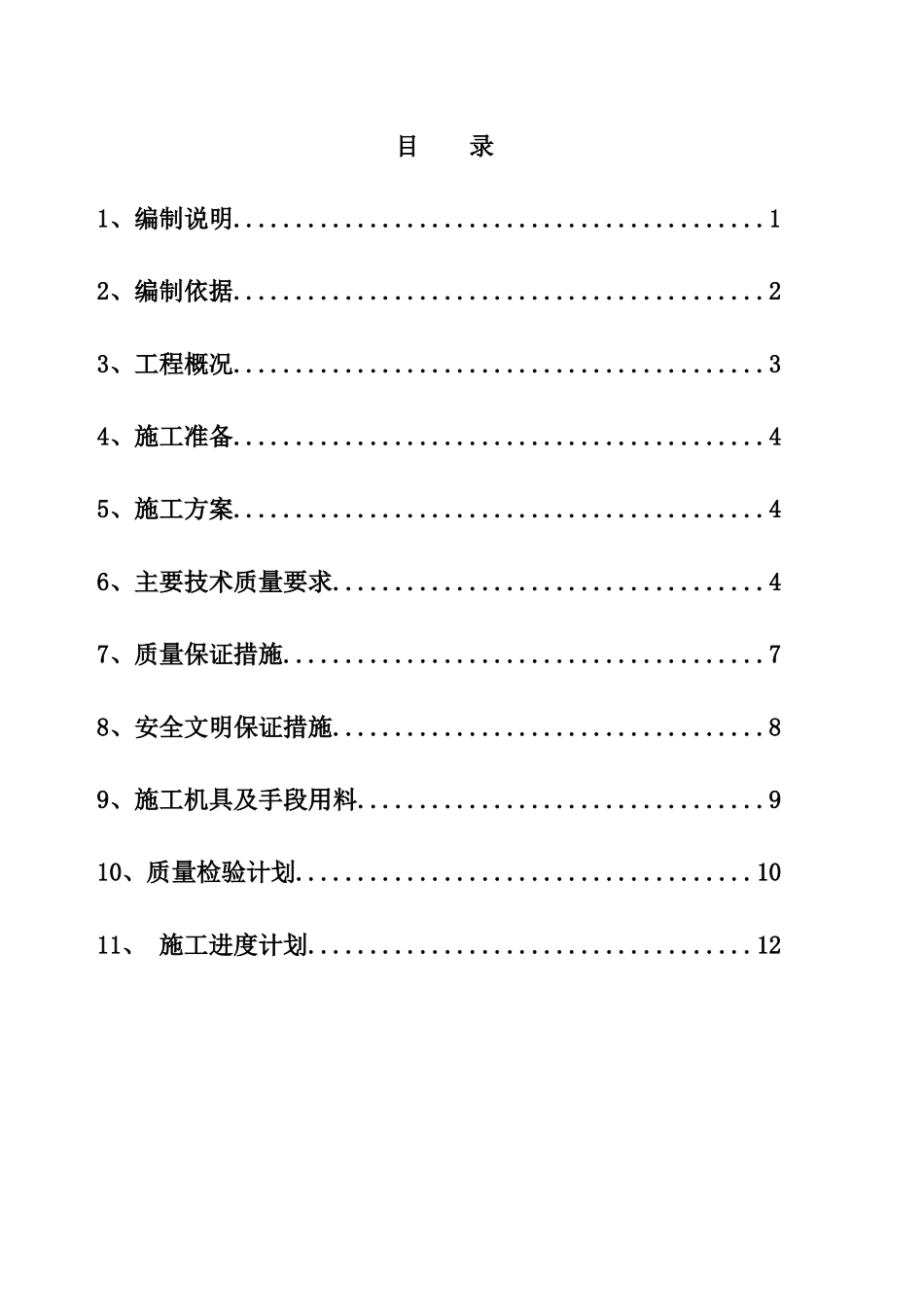

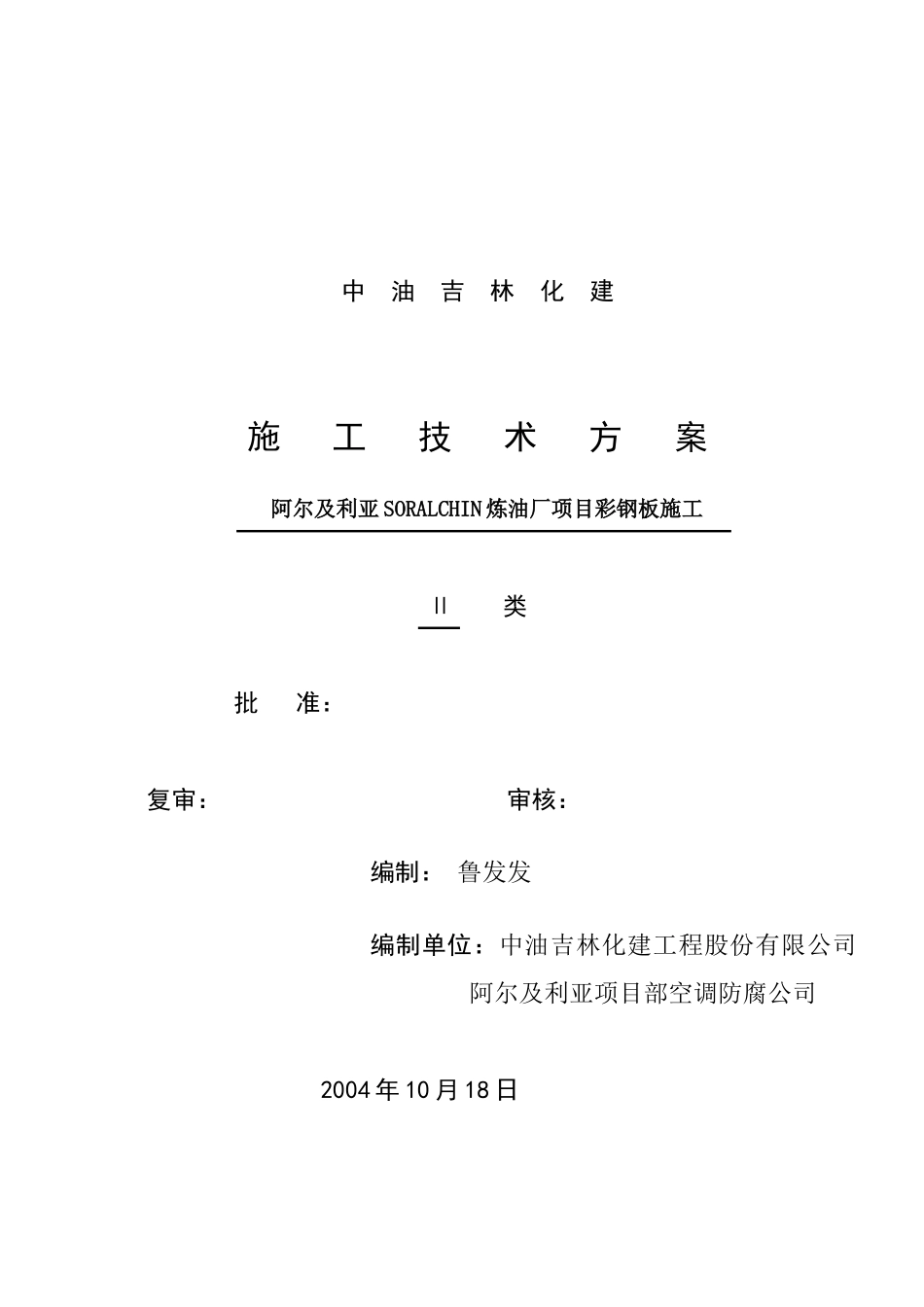

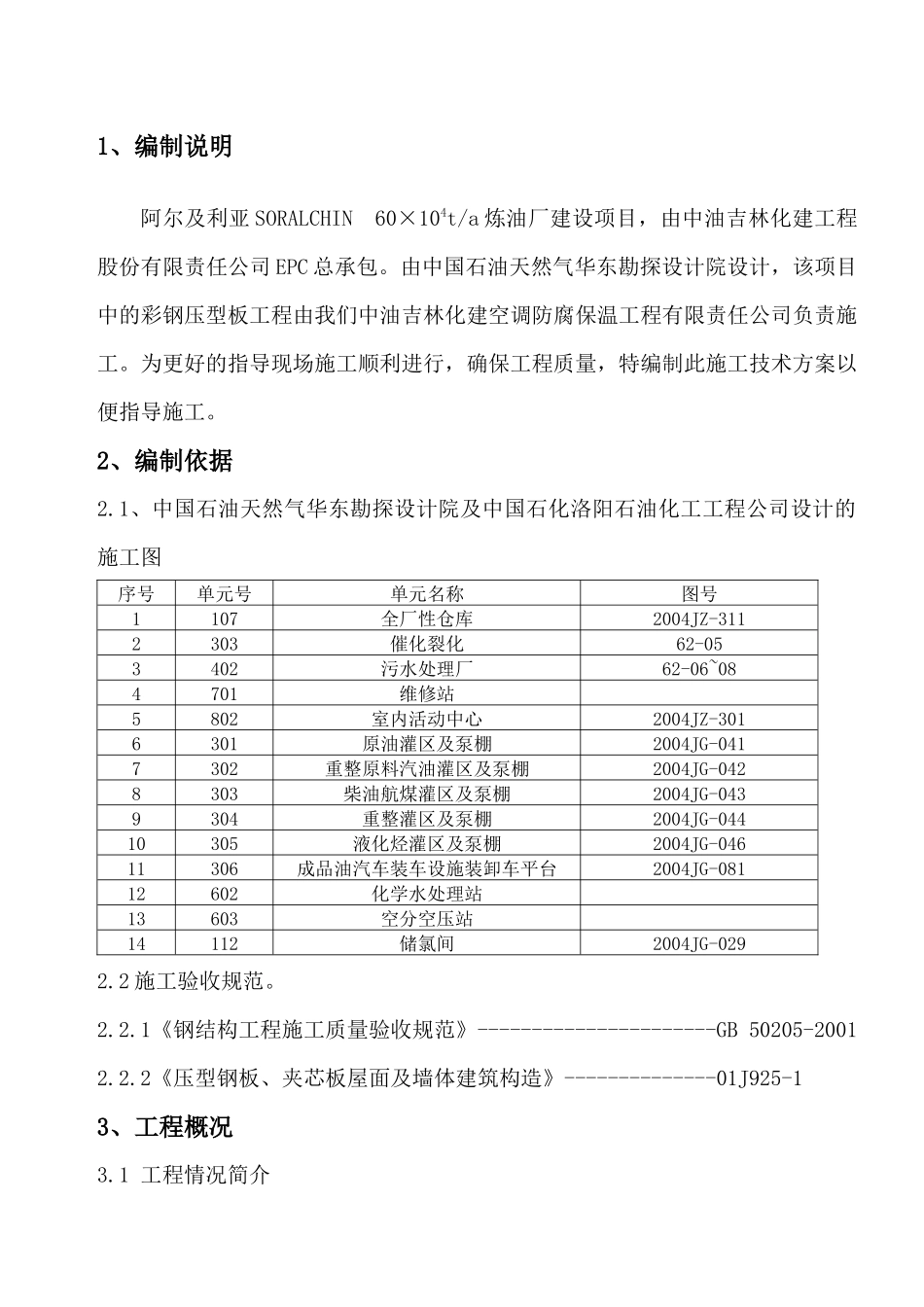

中油吉林化建施工技术方案阿尔及利亚SORALCHIN炼油厂项目彩钢板施工Ⅱ类批准：复审：审核：编制：鲁发发编制单位：中油吉林化建工程股份有限公司阿尔及利亚项目部空调防腐公司2004年10月18日目录1、编制说明...........................................12、编制依据...........................................23、工程概况...........................................34、施工准备...........................................45、施工方案...........................................46、主要技术质量要求...................................47、质量保证措施.......................................78、安全文明保证措施...................................89、施工机具及手段用料.................................910、质量检验计划.....................................1011、施工进度计划....................................121、编制说明阿尔及利亚SORALCHIN60×104t/a炼油厂建设项目，由中油吉林化建工程股份有限责任公司EPC总承包。由中国石油天然气华东勘探设计院设计，该项目中的彩钢压型板工程由我们中油吉林化建空调防腐保温工程有限责任公司负责施工。为更好的指导现场施工顺利进行，确保工程质量，特编制此施工技术方案以便指导施工。2、编制依据2.1、中国石油天然气华东勘探设计院及中国石化洛阳石油化工工程公司设计的施工图序号单元号单元名称图号1107全厂性仓库2004JZ-3112303催化裂化62-053402污水处理厂62-06~084701维修站5802室内活动中心2004JZ-3016301原油灌区及泵棚2004JG-0417302重整原料汽油灌区及泵棚2004JG-0428303柴油航煤灌区及泵棚2004JG-0439304重整灌区及泵棚2004JG-04410305液化烃灌区及泵棚2004JG-04611306成品油汽车装车设施装卸车平台2004JG-08112602化学水处理站13603空分空压站14112储氯间2004JG-0292.2施工验收规范。2.2.1《钢结构工程施工质量验收规范》----------------------GB50205-20012.2.2《压型钢板、夹芯板屋面及墙体建筑构造》--------------01J925-13、工程概况3.1工程情况简介阿尔及利亚SORALCHIN炼厂项目是由中国石油天然气集团与阿尔及利亚国家石油天然气公司合资建设项目，由中油化建EPC总承包。华东、洛阳、鞍山设计院共同设计。整个工程项目占地750000m2，地处SAHARA大沙漠腹地，常年干旱少雨，最高温度达50℃以上，最低温度-0.6℃。部分厂房及办公楼采用压型钢板、夹芯板结构，为了指导现场施工，特编制此施工方案。2工程概括2.1屋面和部分墙体需要安装彩钢压型板，包括单板和复合板。2.2主要工程量：依据中国石油天然气华东勘探设计院设计及中国洛阳石油化工工程公司设计的图纸。序号单元号单元名称图号工程量（m2）备注1107全厂性仓库2004JZ-3116500复合板、单板、外脊瓦、内脊瓦、山墙扣件、封头板、阴角2303催化裂化62-02、061500单板、外脊瓦、内脊瓦3402污水处理厂62-06、08300单板、外脊瓦、内脊瓦4701维修站单板、外脊瓦、内脊瓦5802室内活动中心2004JZ-301750复合板、外脊瓦、内脊瓦、山墙扣件、封头板6301原油灌区及泵棚2004JG-041200单板、外脊瓦、内脊瓦7302重整原料汽油灌区及泵棚2004JG-042250单板、外脊瓦、内脊瓦8303柴油航煤灌区及泵棚2004JG-043300单板、外脊瓦、内脊瓦9304重整灌区及泵棚2004JG-044250单板、外脊瓦、内脊瓦10305液化烃灌区及泵棚2004JG-046400单板、外脊瓦、内脊瓦11306成品油汽车装车设施装卸车平台2004JG-081650单板、外脊瓦、内脊瓦12602化学水处理站1500单板、外脊瓦、内脊瓦13603空分空压站14112储氯间2004JG-029250复合板、外脊瓦、内脊瓦、山墙扣件、封头板154、施工准备4.1现场准备4.1.1.搭设彩钢板预加工间。设有防雨,排水措施，并具备“三通一平”。4.2施工技术准备4.2.1.提出材料计划（这一部分以由长春钢结构公司负责编制）。4.2.2.编制施工技术方案。5、施工方案5.1压型金属板、泛水板和包角板等应固定可靠、牢固、防腐涂料涂刷和密封材料敷设应完好，连接件数量、间距应符合设计要求和国家现行有关标准规定。5.2压型金属板应在支撑件上可靠搭接，搭接长...
