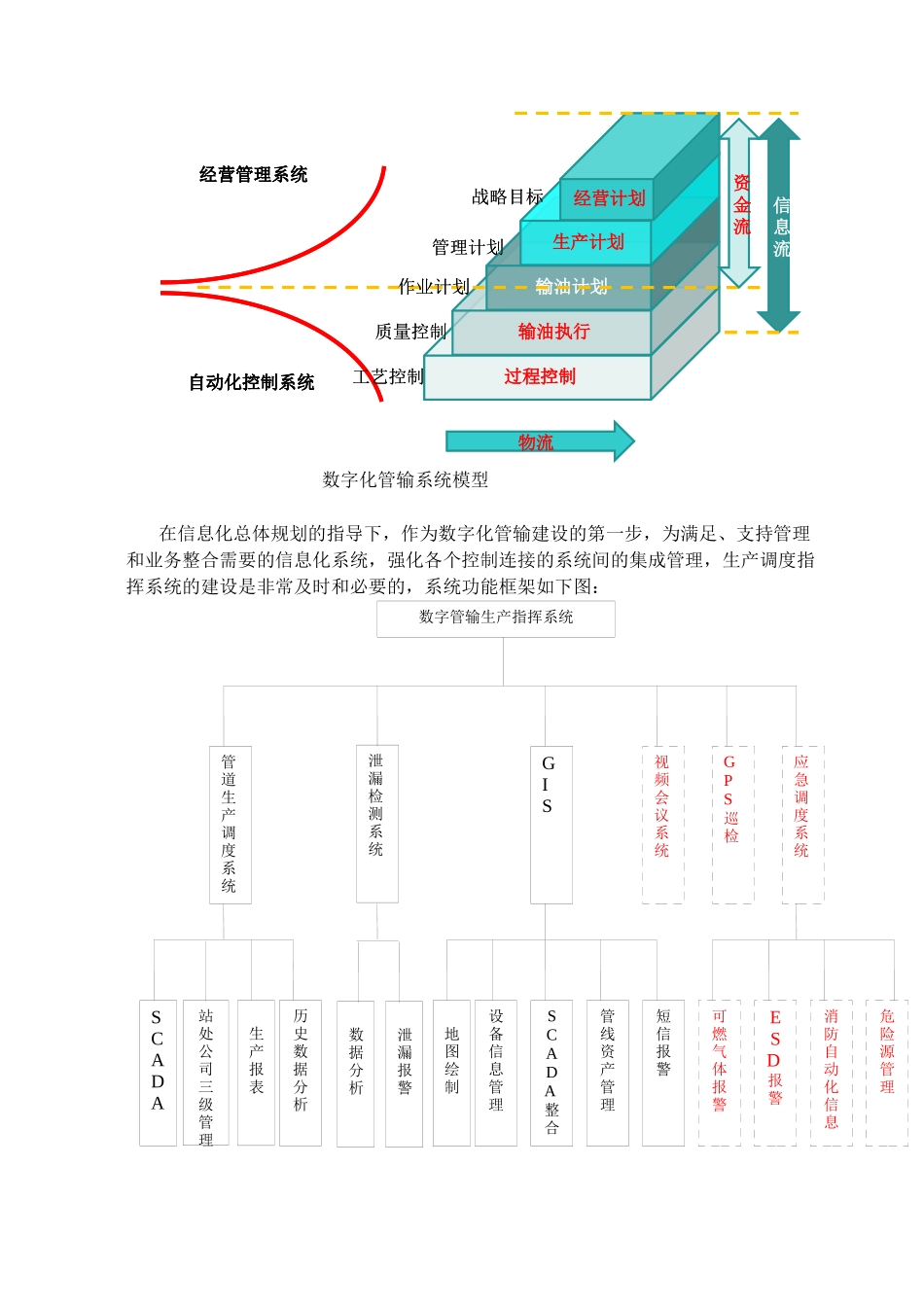

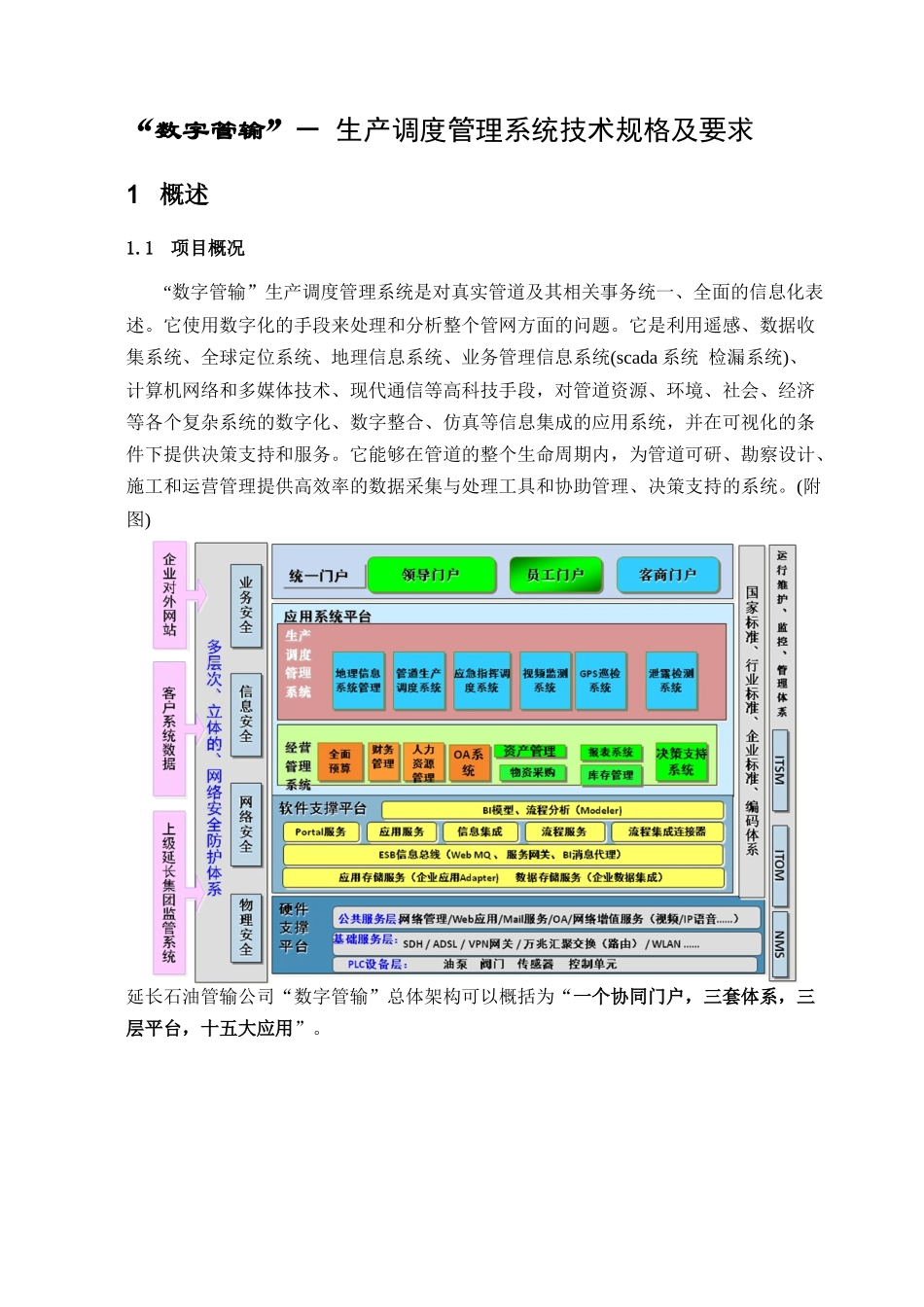

“数字管输”－生产调度管理系统技术规格及要求1概述1.1项目概况“数字管输”生产调度管理系统是对真实管道及其相关事务统一、全面的信息化表述。它使用数字化的手段来处理和分析整个管网方面的问题。它是利用遥感、数据收集系统、全球定位系统、地理信息系统、业务管理信息系统(scada系统检漏系统)、计算机网络和多媒体技术、现代通信等高科技手段，对管道资源、环境、社会、经济等各个复杂系统的数字化、数字整合、仿真等信息集成的应用系统，并在可视化的条件下提供决策支持和服务。它能够在管道的整个生命周期内，为管道可研、勘察设计、施工和运营管理提供高效率的数据采集与处理工具和协助管理、决策支持的系统。(附图)延长石油管输公司“数字管输”总体架构可以概括为“一个协同门户，三套体系，三层平台，十五大应用”。数字管输生产指挥系统SCADA站处公司三级管理生产报表历史数据分析管道生产调度系统数据分析泄漏报警泄漏检测系统地图绘制设备信息管理SCADA整合管线资产管理短信报警GIS视频会议系统GPS巡检应急调度系统可燃气体报警ESD报警消防自动化信息危险源管理数字化管输系统模型在信息化总体规划的指导下，作为数字化管输建设的第一步，为满足、支持管理和业务整合需要的信息化系统，强化各个控制连接的系统间的集成管理，生产调度指挥系统的建设是非常及时和必要的，系统功能框架如下图：过程控制输油执行输油计划生产计划经营计划经营管理系统自动化控制系统战略目标管理计划作业计划质量控制工艺控制物流信息流资金流过程控制输油执行输油计划生产计划经营计划经营管理系统自动化控制系统战略目标管理计划作业计划质量控制工艺控制物流信息流资金流1.2各运行处概况1.3工作范围本次招标项目为延长石油集团管道输送公司“数字管输”生产调度管理系统。该平台将汇总实现：生产调度系统（含靖榆改造、三处成品油管线改造、一处和三处的处级调度中心建设、）、地理信息系统（重要设备的管理）、泄漏检测系统三大系统；在业务范围上，涵盖了管输公司未来总部、输油处及各控制站，在各系统上的部署及应用，采用以调度中心为核心的树状拓扑体系、实现对外、对内的数据共享及后期集团、安全、调用、接入等功能，此项目为交钥匙工程。投标方需按本标书的要求完成下列分项内容：1.3.1生产调度系统：1、数据采集：前端数据采集通过OPC接口模式采集（数据隔离、范围职责、通过提供OPCServer或其它协议接口支持），甲方不考虑协调工作。单位二级调度中心下属管线实施时间站控系统站控SCADA泄漏检测小河天赐湾线2006年RockwellA-B双机热备系统，ControlLogix5562，单以太网Citect中加诚信靖榆线2004年7月MOXRTU双机热备系统单以太网Citect中加诚信定榆线2004年RockwellA-B双机热备系统，ControlLogix5562，单以太网Citect中加诚信InvesysFoxboro系统安永线2008年SchneiderQuamtum双机热备系统，140CPU67160，单以太网NOE77101Intouch中加诚信无二级调度中心子永线2007年RockwellA-B双机热备系统，ControlLogix5562，单以太网Citect中国计量科学研究院七姚线2007年SiemensS7-315-2DP单PLCiFIX2.6清大同飞永姚线2003年SiemensS7-300单PLCiFIX2.6清大同飞甘姚线2003年SiemensS7-300单PLCiFIX2.6清大同飞川姚线2003年SiemensS7-300单PLCiFIX2.6清大同飞永姚线（成品油）2003年SiemensS7-313-2DP单PLC，永姚末站16个AI,4个AOiFIX2.6清大同飞四处TelventOAsysV6.3吴延线2009年SchneiderQuamtum双机热备系统，140CPU67160，单以太网140NOE77101Citect中加诚信五处无二级调度中心延西线2009年RockwellA-B双机热备系统，ControlLogix5562，单以太网Citect贝加莱一处无二级调度中心二处三处无二级调度中心2、传输：利用管道公司现有网络及租用SDH专线，完善网络通信设计，具体包括：整体网络的拓扑方案、带宽要求等。3、具备软件二次开发、应用、OPC接口预留功能。4、具备调度中心及SCADA各子系统功能开发。如：实时/历史/趋势/报警/泄漏检测/应急报警/视频数据展示，参数（运行数据）对比分析、报表设计等。5、具备GIS二次开发及应用：在地理信息系统里展示实时/历史/趋势/报警数据，...
