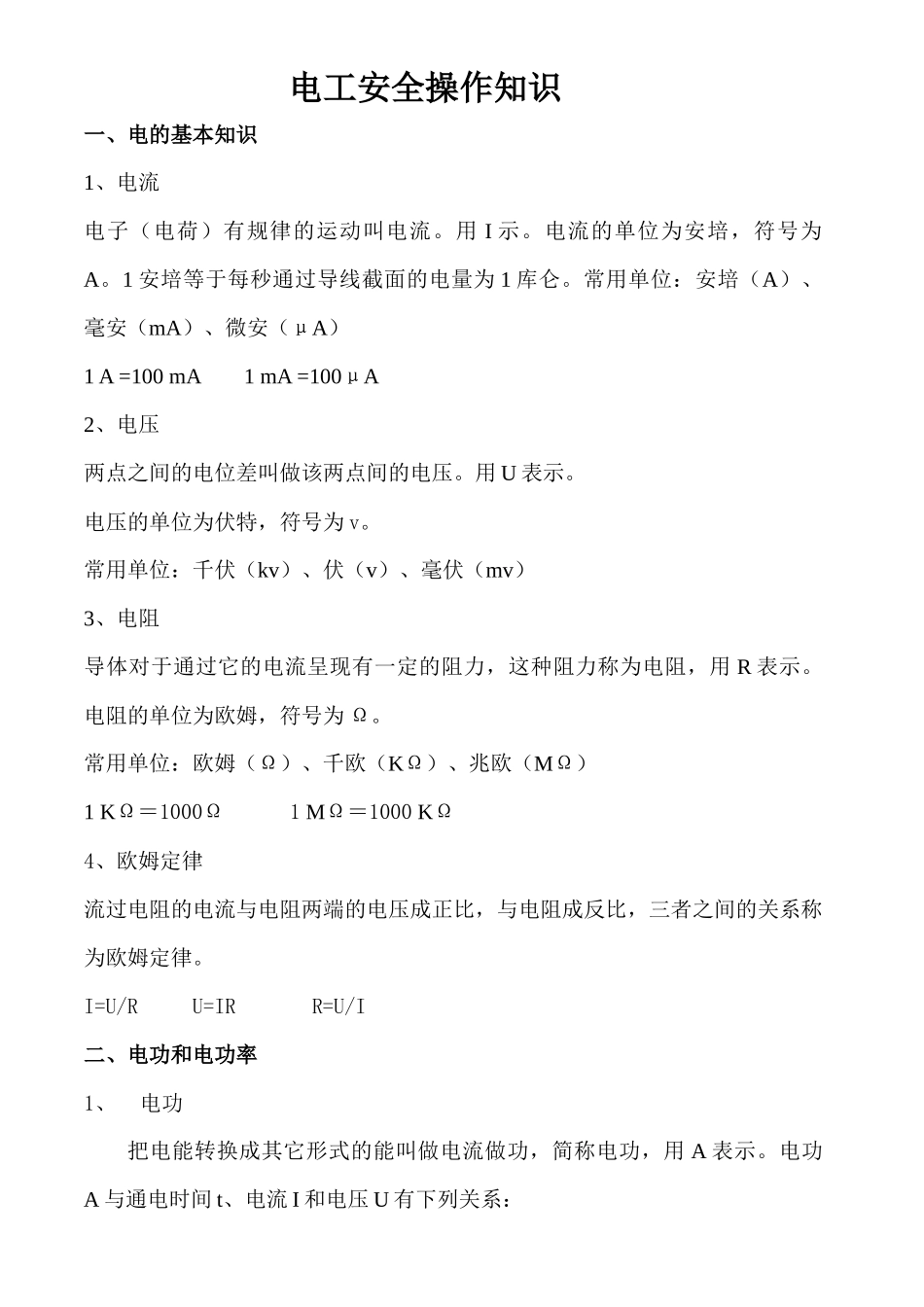

电工安全操作知识一、电的基本知识1、电流电子（电荷）有规律的运动叫电流。用I示。电流的单位为安培，符号为A。1安培等于每秒通过导线截面的电量为1库仑。常用单位：安培（A）、毫安（mA）、微安（μA）1A=100mA1mA=100μA2、电压两点之间的电位差叫做该两点间的电压。用U表示。电压的单位为伏特，符号为v。常用单位：千伏（kv）、伏（v）、毫伏（mv）3、电阻导体对于通过它的电流呈现有一定的阻力，这种阻力称为电阻，用R表示。电阻的单位为欧姆，符号为Ω。常用单位：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）1KΩ＝1000Ω1MΩ＝1000KΩ4、欧姆定律流过电阻的电流与电阻两端的电压成正比，与电阻成反比，三者之间的关系称为欧姆定律。I=U/RU=IRR=U/I二、电功和电功率1、电功把电能转换成其它形式的能叫做电流做功，简称电功，用A表示。电功A与通电时间t、电流I和电压U有下列关系：A=IUt电功单位为焦耳，用J表示。1焦耳＝1伏×1安×1秒即1J=1VAS2、电功率电能在1秒钟内所做的功称为电功率，用P表示。它反映电能做功的快慢程度。单位：瓦特（W）、毫瓦（mW）、千瓦（KW）1KW=1000W1W=1000mWP=A/T=IUT/T=IUP=A/T=IUT/T=U/RUT/T=U/RP=A/T=IUT/T=IIRT/T=I2R三、临时用电组织设计为了加强施工现场临时用电的安全管理，施工现场用电设备在5台以上或设备总容量在50KW及以上者，应编制用电组织设计。（一）施工现场用电组织设计内容1、现场勘测：确定电源进线、变压器、配电室、总配电箱、分配电箱等位置及线路走向。2、负荷计算：选择变压器容量、导线或电缆截面，用电设备的类型、规格。3、设计配电系统：绘制电气平面图、系统图。4、设计安全用电技术措施及电气防火措施。（二）临时用电施工组织设计应在开工前和施工组织总设计、单位工程施工组织设计同时编制。（三）临时用电施工组织设计必须由各级技术负责人主持，技术部门组织电气技术人员编制，技术负责人审核批准后实施。对临时用电施工组织设计作重大变更时，必须履行审批手续，并补充有关图纸资料。四、供电系统设置规则1、分级分路：总配电箱向二级分路，二级配电箱向三级分路，三级开关箱向ABCVPE工作零线保护零线用电设备实行＂一机一闸＂，即每个开关联接控制一台设备。2、动照分设：（1）动力与照明宜分别设置，若动力与照明合置于一配电箱内共箱配电，则动力与照明应分路配电。（2）动力开关箱与照明开关箱必须分箱设置。3、压缩配电间距（1）分配电箱应设在用电设备或负荷相对集中场所。（2）分配电箱与开关箱的距离不得超过30m。（3）开关箱与其供电的固定式用电设备的水平距离不宜超过3m。五、TN-S系统1、在中性点直接接地的低压供电系统中，电气设备的保护零线与工作零线分开的系统称为TN-S系统。要求：保护零线截面不小于工作零线，且不小于相线截面1/2。2、TN-S专用保护零线的引出对于专用变压器供电时的TN-S接零保护系统，PE线必须由工作接地线、配电室（总配电箱）电源侧零线，或总漏电保护器（RCD）电源零线处引出。对于共用变压器三相四线供电时的局部TN-S接零保护系统，PE线必须由电源进线零线重复接地处或总漏电保护器电源侧零线引出。3、漏电保护器设置采用二级漏电保护系统。即总配电箱（柜）和开关箱首、末二级配电装置中设置漏电保护。六、防雷接地1、防雷装置、避雷针、引下线、避雷带、避雷器和接地装置选用材料应有足够的机械强度并能满足防腐要求。2、施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程的金属结构，当相邻位置建筑物高度1.5倍范围内有防雷装置可不设置。防雷装置的接地电阻值不得大于30Ω。3、防雷装置每个雨季前要进行一次全面的检查、检测。七、施工现场配电施工现场配电线路，按敷设方式和场所不同可分为架零线路、电缆线路、室内配电三种。1、根据线路敷设要求和负荷计算电线，选择导线的种类和导线的截面。架零线中各导线截面与线路工作间的关系为：三相四线工作时，N线和PE线截面不小于相线截面50％，单相线路的零线截面与相线截面相同。2、电缆的选择、敷设根据线路敷设要求和线路负荷计算电流，选择电缆类型、截面和线芯配置，三相四线制配电...
