运动场沥青施工技术交底记录VIP免费

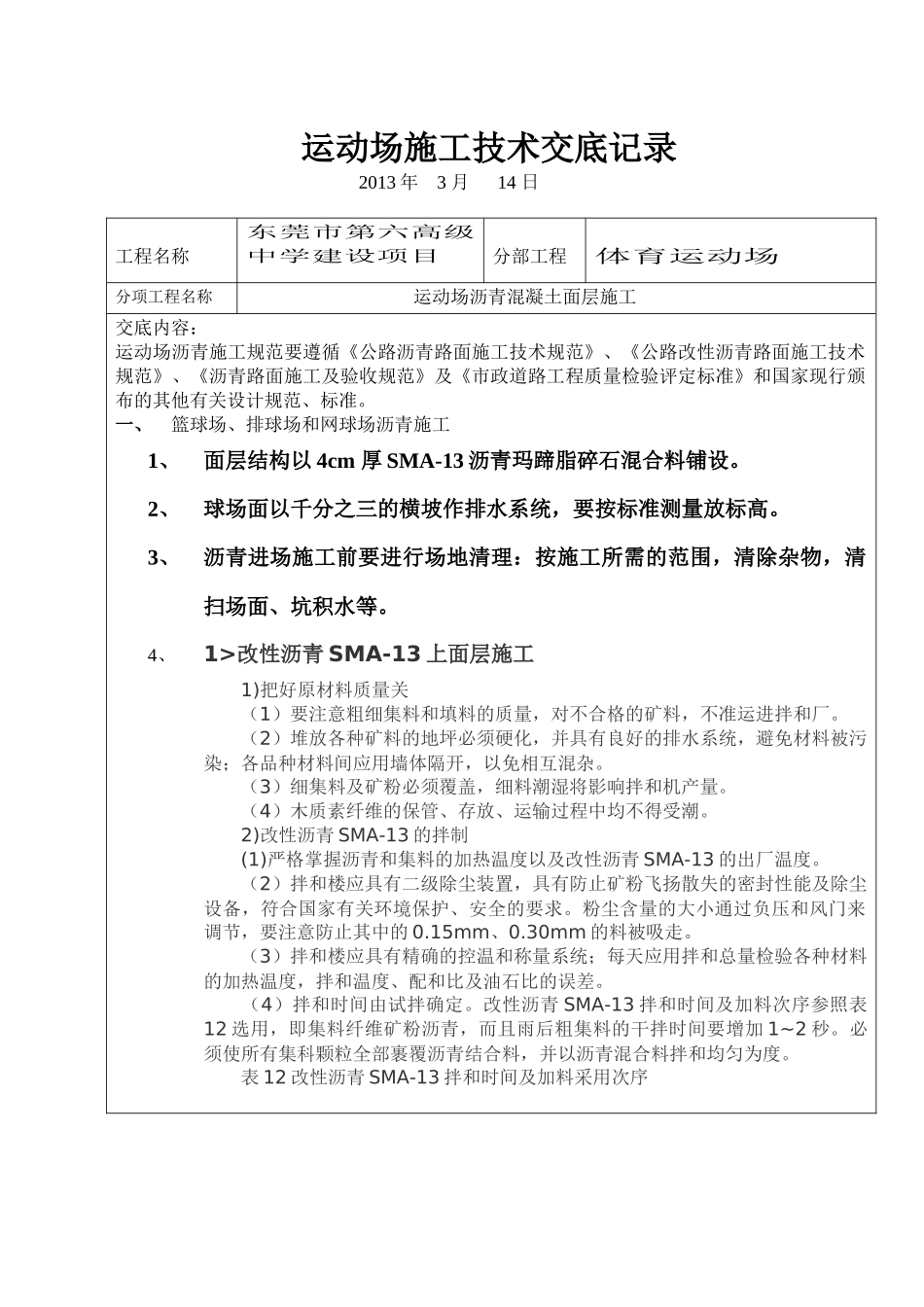

运动场施工技术交底记录2013年3月14日工程名称东莞市第六高级中学建设项目分部工程体育运动场分项工程名称运动场沥青混凝土面层施工交底内容：运动场沥青施工规范要遵循《公路沥青路面施工技术规范》、《公路改性沥青路面施工技术规范》、《沥青路面施工及验收规范》及《市政道路工程质量检验评定标准》和国家现行颁布的其他有关设计规范、标准。一、篮球场、排球场和网球场沥青施工1、面层结构以4cm厚SMA-13沥青玛蹄脂碎石混合料铺设。2、球场面以千分之三的横坡作排水系统，要按标准测量放标高。3、沥青进场施工前要进行场地清理：按施工所需的范围，清除杂物，清扫场面、坑积水等。4、1>改性沥青SMA-13上面层施工1)把好原材料质量关（1）要注意粗细集料和填料的质量，对不合格的矿料，不准运进拌和厂。（2）堆放各种矿料的地坪必须硬化，并具有良好的排水系统，避免材料被污染；各品种材料间应用墙体隔开，以免相互混杂。（3）细集料及矿粉必须覆盖，细料潮湿将影响拌和机产量。（4）木质素纤维的保管、存放、运输过程中均不得受潮。2)改性沥青SMA-13的拌制(1)严格掌握沥青和集料的加热温度以及改性沥青SMA-13的出厂温度。（2）拌和楼应具有二级除尘装置，具有防止矿粉飞扬散失的密封性能及除尘设备，符合国家有关环境保护、安全的要求。粉尘含量的大小通过负压和风门来调节，要注意防止其中的0.15mm、0.30mm的料被吸走。（3）拌和楼应具有精确的控温和称量系统；每天应用拌和总量检验各种材料的加热温度，拌和温度、配和比及油石比的误差。（4）拌和时间由试拌确定。改性沥青SMA-13拌和时间及加料次序参照表12选用，即集料纤维矿粉沥青，而且雨后粗集料的干拌时间要增加1~2秒。必须使所有集科颗粒全部裹覆沥青结合料，并以沥青混合料拌和均匀为度。表12改性沥青SMA-13拌和时间及加料采用次序（5）要注意目测检查混合料的均匀性，及时分析异常现象。如混合料有无花白、冒青烟和离析、析漏（泛油）等现象。如确认是质量问题，应作废料处理并及时予以纠正。在生产开始以前，有关人员要熟悉本项目所用各种混合料的外观特征，这要通过细致地观察室内试拌的混合料而取得。（6）要严格控制油石比和集料级配，避免油石比不当而产生泛油和松散现象。调整填料添加方式，避免矿质混合料中小于0.075mm颗粒偏低的现象出现。每台拌和机开拌后每天应取一到两组混合料试样做马歇尔试验和抽提筛分试验，检验油石比、集料级配和改性沥青SMA-13的物理力学性质。（7）混合料不得在储料仓中长时间储存，以不发生沥青析漏为度，且不得储存过夜。（8）每天结束后，用拌和楼储存的各料数量，进行总量控制，以各仓用量及各仓筛分结果，在线检查集料级配；计算平均施工级配和油石比，与设计结果进行校核，以每天产量计算平均厚度，与路面设计厚度进行校核5、3SMA-13混合料的碾压（1）改性沥青SMA-13的初压、复压宜用钢轮振动压路机碾压，碾压应遵循“紧跟、慢压、高频、低幅”的原则进行。混合料摊铺后必须紧跟着在尽可能高温状态下开始碾压，不得等候。不得在低温状态下反复碾压，防止磨掉石料棱角、压碎石料，破坏石料嵌挤。碾压温度应符合表11的规定。必须有足够数量的压路机，一般为3台以上。碾压段的长度控制在20m~30m为宜，改性沥青SMA-13严禁使用轮胎压路机。（2）在初压和复压过程中，宜采用同类压路机并列成梯队压实，不宜采用首尾相接的纵列方式。采用振动压路机压实改性沥青SMA-13路面时，压路机轮迹的重叠宽度不应超过20cm，当采用静载压路机时，压路机的轮迹应重叠l／3~l／4碾压宽度。不得向压路机轮表面喷涂油类或油水混合液，需要时可喷涂清水或含有隔离剂的水溶液。喷洒应呈雾状，以不粘轮为度。禁止使用柴油和机油的水混合物喷涂。（3）压路机应以均匀速度碾压。压路机适宜的碾压速度随初压、复压、终压及压路机的类型而别。（4）改性沥青SAM-13路面摊铺后应抓紧碾压，由专人负责指挥协调各台压路机的碾压路线和碾压遍数，使摊铺面在较短时间内达到规定压实度，且碾压温度符合表11的规定。压路机折返应呈梯形，不应在同一断面上。（5）对松铺厚度、碾压顺序、碾压遍数、碾压速度及碾压温...
