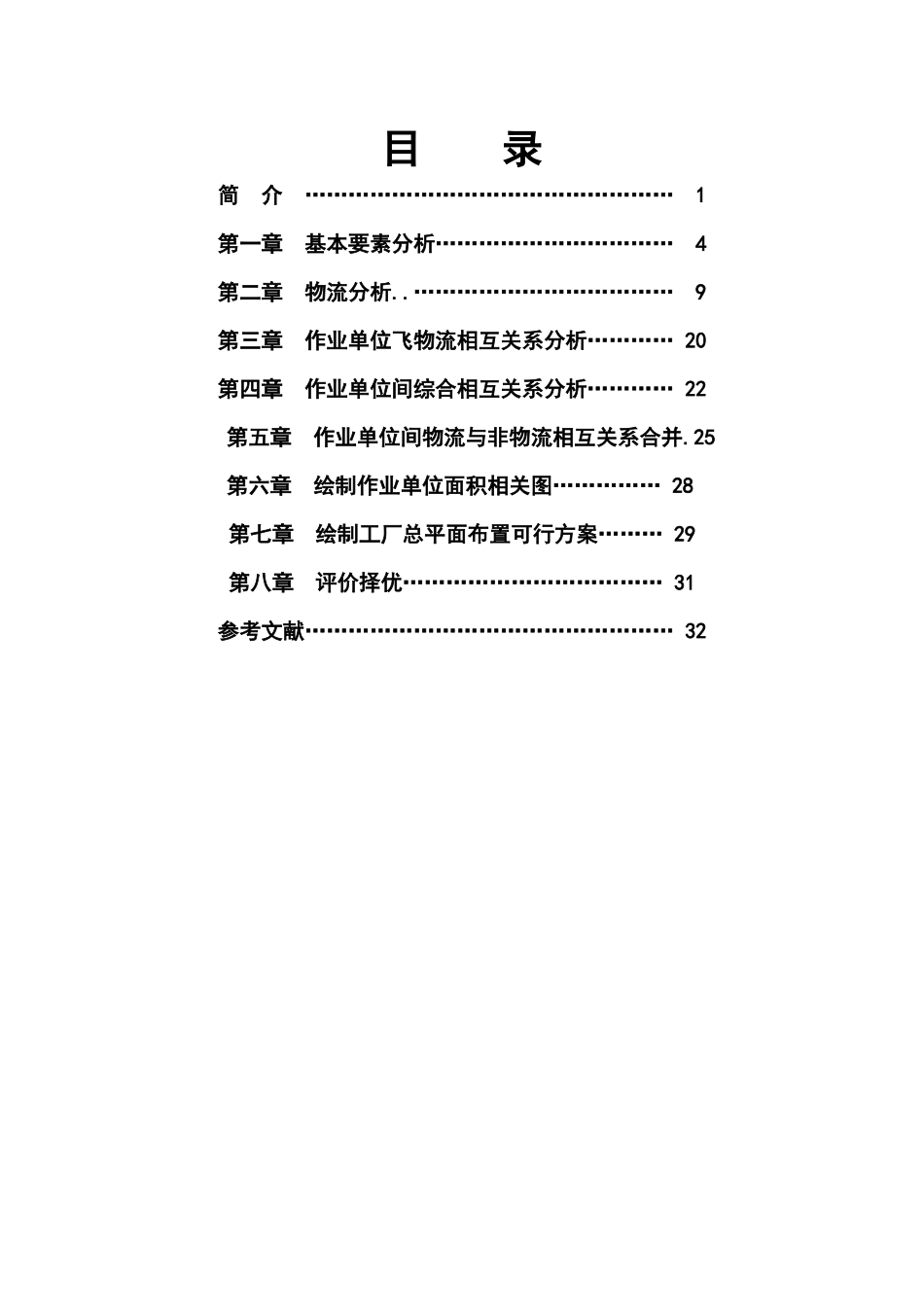

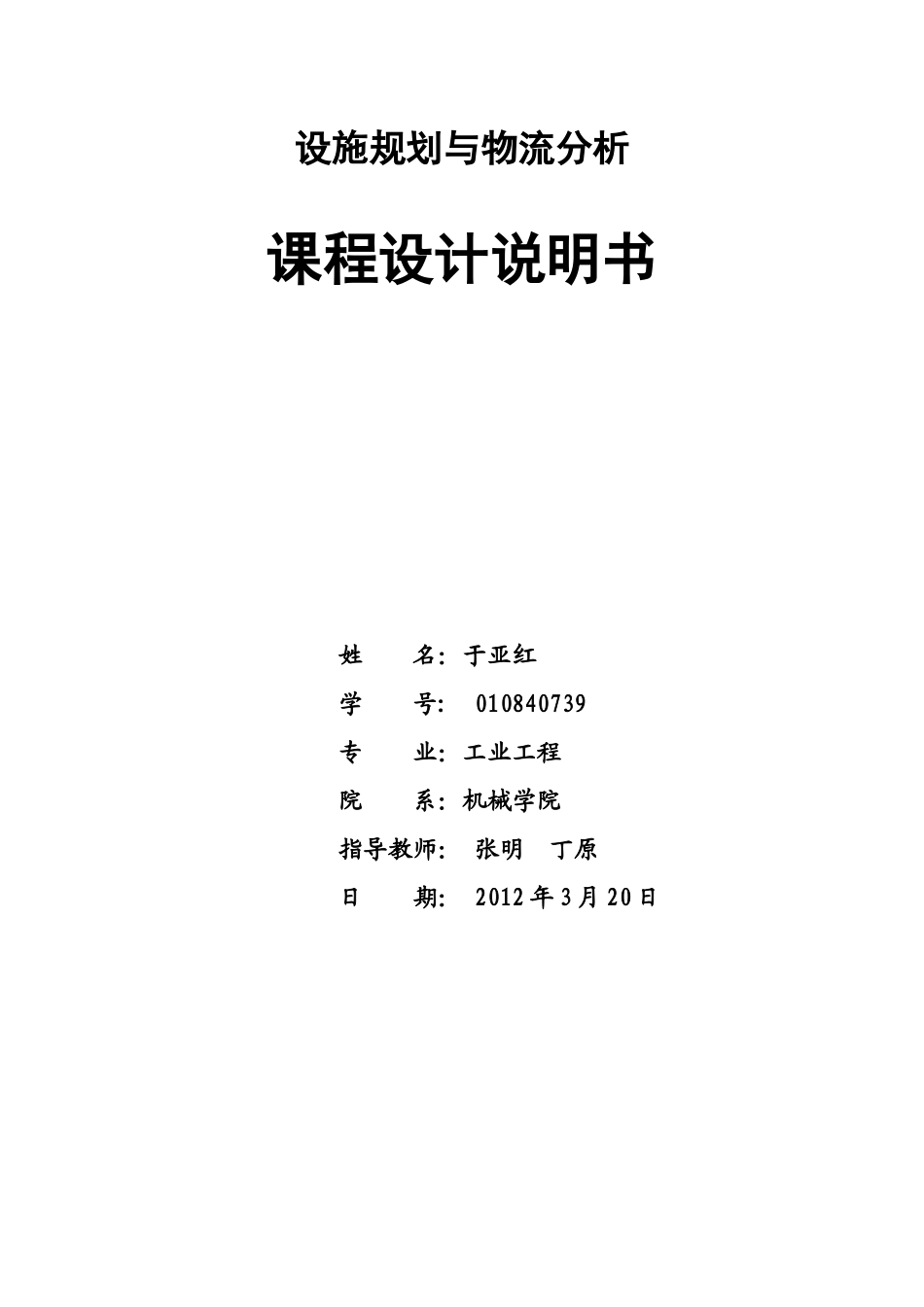

设施规划与物流分析课程设计说明书姓名：于亚红学号:010840739专业：工业工程院系：机械学院指导教师：张明丁原日期：2012年3月20日目录简介……………………………………………1第一章基本要素分析……………………………4第二章物流分析..………………………………9第三章作业单位飞物流相互关系分析…………20第四章作业单位间综合相互关系分析…………22第五章作业单位间物流与非物流相互关系合并.25第六章绘制作业单位面积相关图……………28第七章绘制工厂总平面布置可行方案………29第八章评价择优………………………………31参考文献……………………………………………32课程设计题目：减速器厂总平面布置设计一、课程设计的目的设施规划与物流分析课程设计是设施规划与物料搬运课程的重要实践教学环节，主要是培养学生如何分析、发现现有生产企业布置方面存在的问题，并加以改善的工作能力，是学生综合运用所学专业知识，完成工厂布置设计工作而进行的一次基本训练。其目的是培养学生：1能正确运用工业工程基本原理及有关专业知识，学会由产品入手对工厂生产系统进行调研分析的方法。2通过对减速器工厂布置设计的实际操作，熟悉布置设计方法中的各种图例符号和表格，系统布置设计方法的规范设计程序。3通过课程设计，培养学生如何编写有关技术文件。4通过课程设计，初步树立正确的设计思想，培养学生运用所学专业知识分析和解决实际问题的能力。二、课程设计内容与要求《减速器厂总平面布置设计》内容与要求如下：1减速器厂物流分析。2减速器厂作业单位相互关系分析。3作业单位位置相关图，相当于A3图样的坐标纸一张。4作业单位面积相关图，相当于A3图样的坐标纸一张。5减速器厂总平面布置图，A1图样二张。6评价择优选出最佳总平面布置图。7编写设计说明书，工作量不少于5000字。注：为了便于书写，此说明书部分图表中作业单位用以下代码表示（按需要自行增减）1——原材料库2——铸造车间3——热处理车间4——机加工车间5——精密车间6——标准件、半成品库7——组装车间性能实验室8——成品库9——办公、服务楼10——设备维修车间11——锻造车间12——橡塑车间4、原始条件：见附件5、时间安排：1）产品调查和工艺调查2天2）工厂平面布置状况调查1天3）物流分析2天4）作业单位相互关系分析，绘制作业单位位置相关图、作业单位面积相关图5天5）布置方案图2天6）编写设计说明书2天7）答辩1天公路公路北第一章基本要素分析现有一建设用地，占地面积为16000m2，南北长为200m，东西宽为80m，所处地理位置如图1－1所示。该厂职工300人，计划改建成年产90000套减速器产品的生产厂，需要完成工厂总平面布置设计。图1-1待建变速箱厂厂区图1．变速箱产品结构及有关参数变速箱产品由39个零、组件构成，每个零、组件的名称、材料、单价重量及年需求量均列于表1-1中。表1-1零件明细表工厂名称：变速箱厂第1页产品名称：变速箱产品代号：110计划年产量：90000（套）第1页序号零件：名称零件：代号自制外购材料总计划零件量单位重量（kg）说明1调整垫片√08F1800000.0102可穿透端盖√HT200900000.0403密封盖√Q235900000.0204螺栓√Q23510800000.0145键√Q275900000.0406此轮轴√Q275900001.4007毡封油圈√羊毛毡900000.0048端盖√HT200900000.0509螺栓√Q23521600000.02510轴承√1800000.45011轴√Q275900000.80012键√Q275900000.08013大齿轮√40900001.00014游标尺√900000.05015垫片√橡胶纸900000.00416螺塞√Q235900000.03217调整垫片√Q23508F0.00418可穿透垫片√HT150900000.04019密封盖√Q235900000.05020定距圈√Q235900000.09021键√Q275900000.08022毡封油圈√羊毛毡900000.00423挡油圈√Q2151800000.00424轴承√1800000.45025机座√HT200900003.00026螺栓√Q2355400000.10327螺母√Q2355400000.01628垫圈√65Mn5400000.00629机盖√HT200900002.50030垫片√橡胶纸900000.00431视孔盖√Q215900000.05032通气器√Q235900000.03033螺栓√Q2351800000.02034轴承盖圆√Q235900000.05035放松垫圈√Q215900000.01036销√351800000.02237螺栓√Q2352700000.03238螺母√Q2351800000....
