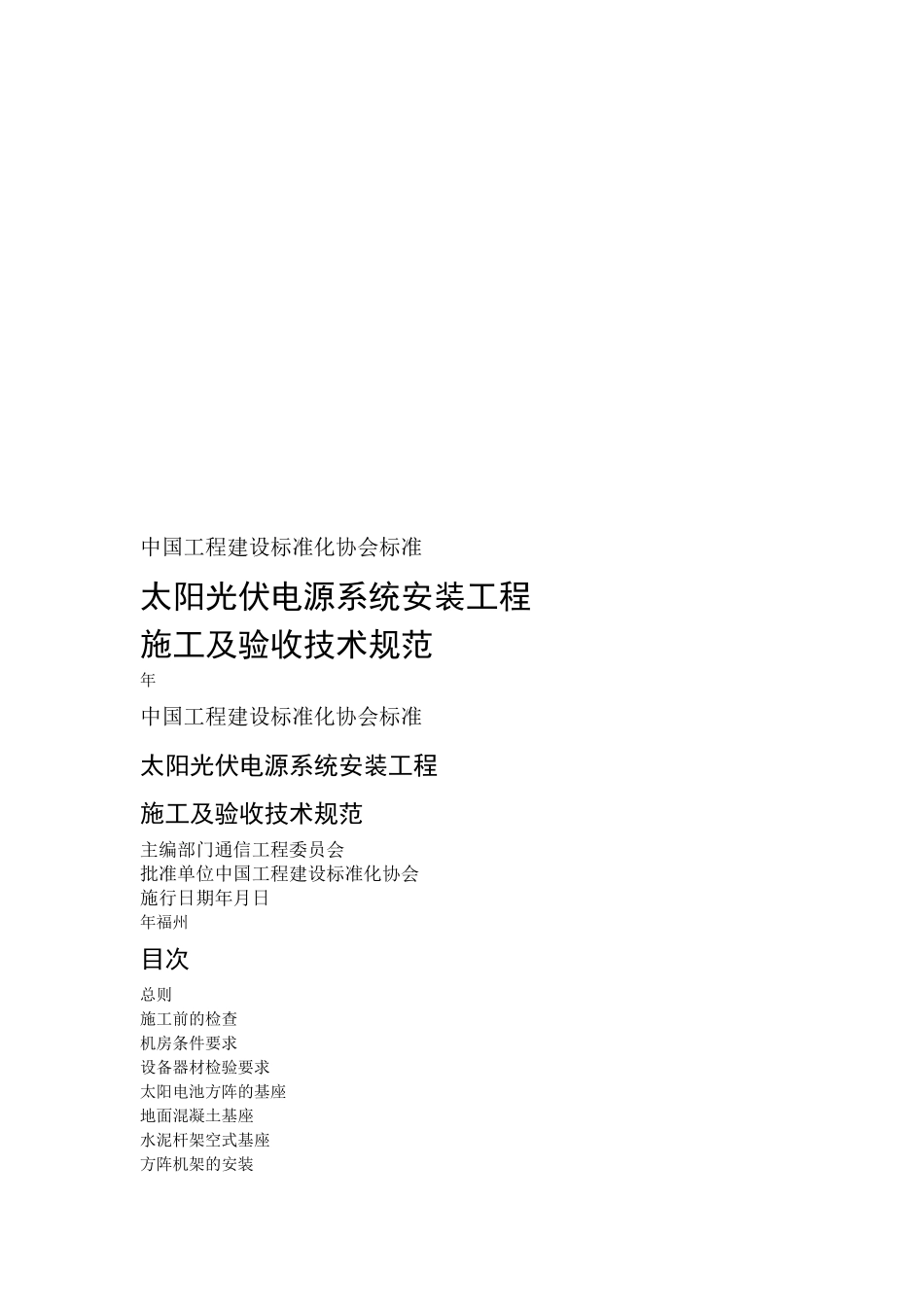

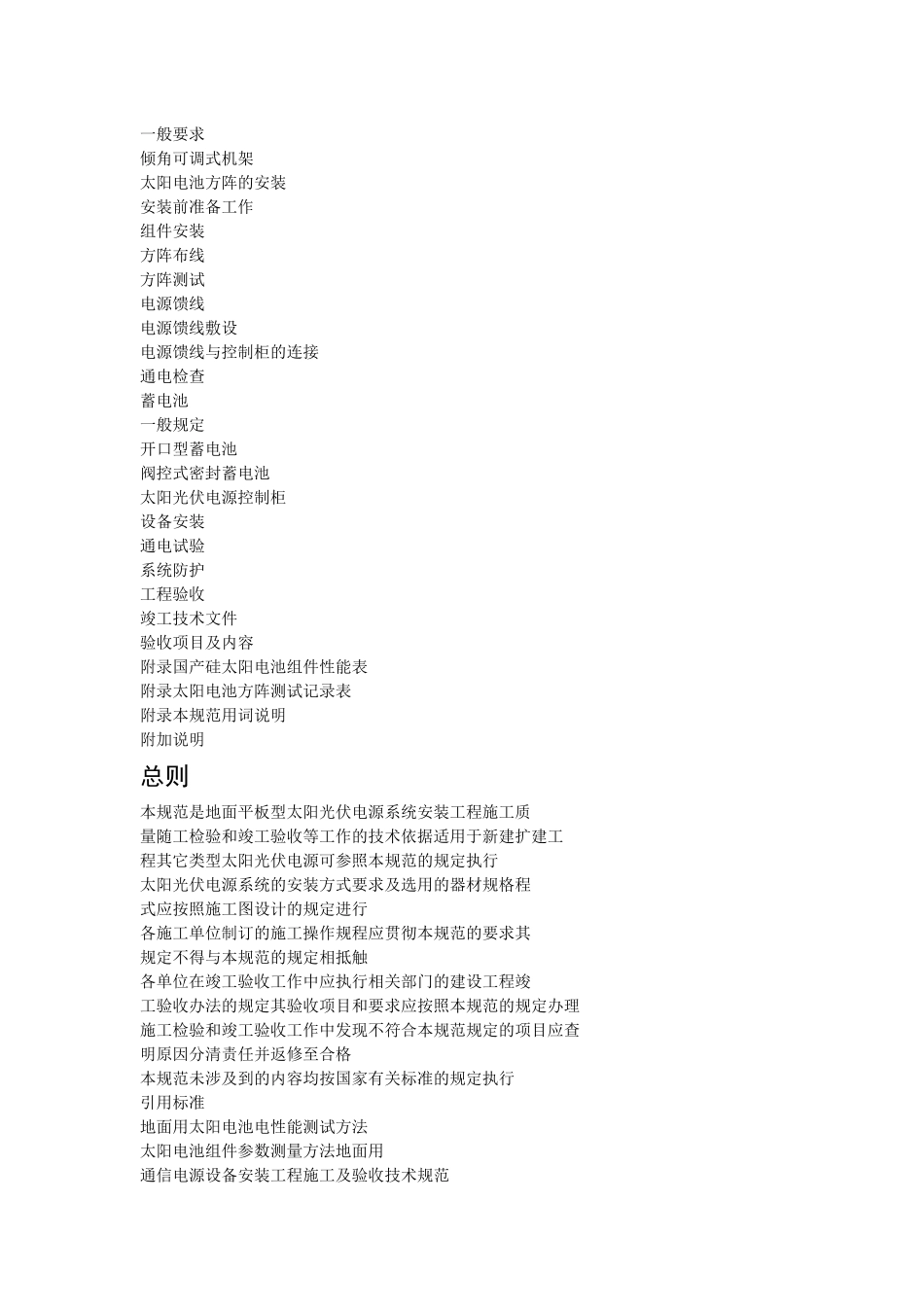

中国工程建设标准化协会标准太阳光伏电源系统安装工程施工及验收技术规范年中国工程建设标准化协会标准太阳光伏电源系统安装工程施工及验收技术规范主编部门通信工程委员会批准单位中国工程建设标准化协会施行日期年月日年福州目次总则施工前的检查机房条件要求设备器材检验要求太阳电池方阵的基座地面混凝土基座水泥杆架空式基座方阵机架的安装一般要求倾角可调式机架太阳电池方阵的安装安装前准备工作组件安装方阵布线方阵测试电源馈线电源馈线敷设电源馈线与控制柜的连接通电检查蓄电池一般规定开口型蓄电池阀控式密封蓄电池太阳光伏电源控制柜设备安装通电试验系统防护工程验收竣工技术文件验收项目及内容附录国产硅太阳电池组件性能表附录太阳电池方阵测试记录表附录本规范用词说明附加说明总则本规范是地面平板型太阳光伏电源系统安装工程施工质量随工检验和竣工验收等工作的技术依据适用于新建扩建工程其它类型太阳光伏电源可参照本规范的规定执行太阳光伏电源系统的安装方式要求及选用的器材规格程式应按照施工图设计的规定进行各施工单位制订的施工操作规程应贯彻本规范的要求其规定不得与本规范的规定相抵触各单位在竣工验收工作中应执行相关部门的建设工程竣工验收办法的规定其验收项目和要求应按照本规范的规定办理施工检验和竣工验收工作中发现不符合本规范规定的项目应查明原因分清责任并返修至合格本规范未涉及到的内容均按国家有关标准的规定执行引用标准地面用太阳电池电性能测试方法太阳电池组件参数测量方法地面用通信电源设备安装工程施工及验收技术规范施工前的检查机房条件要求开工前必须按设计对机房建筑提出的工艺要求及有关情况进行检查具备下列条件方可开工与机房有关的土建应竣工具备安装条件预留洞孔走线地槽预埋穿线管应符合设计要求安装太阳电池方阵的水泥基础的方位排列应符合设计要求在太阳电池方阵的采光方向上应无阻挡物设备器材检验要求开工前应对到达施工现场的设备和材料进行数量清点和外观检查设备材料的规格程式应符合设计要求不得在工程中使用未经鉴定和不合格的设备器材对设备进行开箱检查其合格证说明书测试记录附件备件等均应齐全按设计要求检查太阳电池组件的型号规格数量和完好程度应无漏气漏水裂缝等损坏现象如发现设备器材有受潮或破损等现象应由施工单位会同建设单位订货单位检查测试并做好记录确有问题时应由建设单位及时解决太阳电池方阵的基座地面混凝土基座混凝土基座离地面高度基座强度和水平度偏差应符合设计规定基座的水平偏差不应大于地脚螺栓的规格埋设尺寸应符合设计规定外露长度不应小于用水泥埋设的地脚螺栓必须养护五天以上方可安装机架水泥杆架空式基座水泥杆架设方式方位应符合施工图规定水泥杆和拉线地锚的规格程式应符合设计规定方阵平台和设备平台的方位和尺寸承重量和两者的间距应符合设计规定平台的水平偏差不应大于方阵平台平面上预留的机架底座安装固定孔应符合设计要求设备平台平面上预留的控制柜蓄电池箱等设备安装固定孔应符合设计规定方阵机架的安装一般要求方阵机架的方位和倾角应符合设计要求其偏差不应大于机架底座的水平度偏差不应大于基座不平时应用铁垫片垫平固定组件的机架表面应平整安装组件前机架上所有连接螺栓应加防松垫片并拧紧机架安装完毕后对安装过程中受到损坏的漆膜应进行补涂倾角可调式机架倾角可调式机架的安装步骤和调整方式按厂家说明书进行调节机构应转动灵活铰链部位要加黄油调整范围应符合设计要求机架安装完毕后应根据当时的季节将方阵倾角调整到设计规定的位置上太阳电池方阵的安装安装前准备工作安装组件前应根据组件参数对每个太阳电池组件进行检查测试其参数值应符合产品出厂指标一般测试项目有开路电压短路电流应挑选工作参数接近的组件装在同一子方阵内应挑选额定工作电流相等或相接近的组件进行串联组件接线盒上穿线孔应加工完毕组件安装安装组件时应轻拿轻放防止硬物刮伤和撞击表面玻璃组件在机架上的安装位置和排列方式应符合施工设计规定组件固定面与机架表面不相吻合时应用铁垫片垫平后方可紧固连接螺丝严禁用紧拧连接螺丝的方法使其吻合组件与机架的连接螺丝应全...
