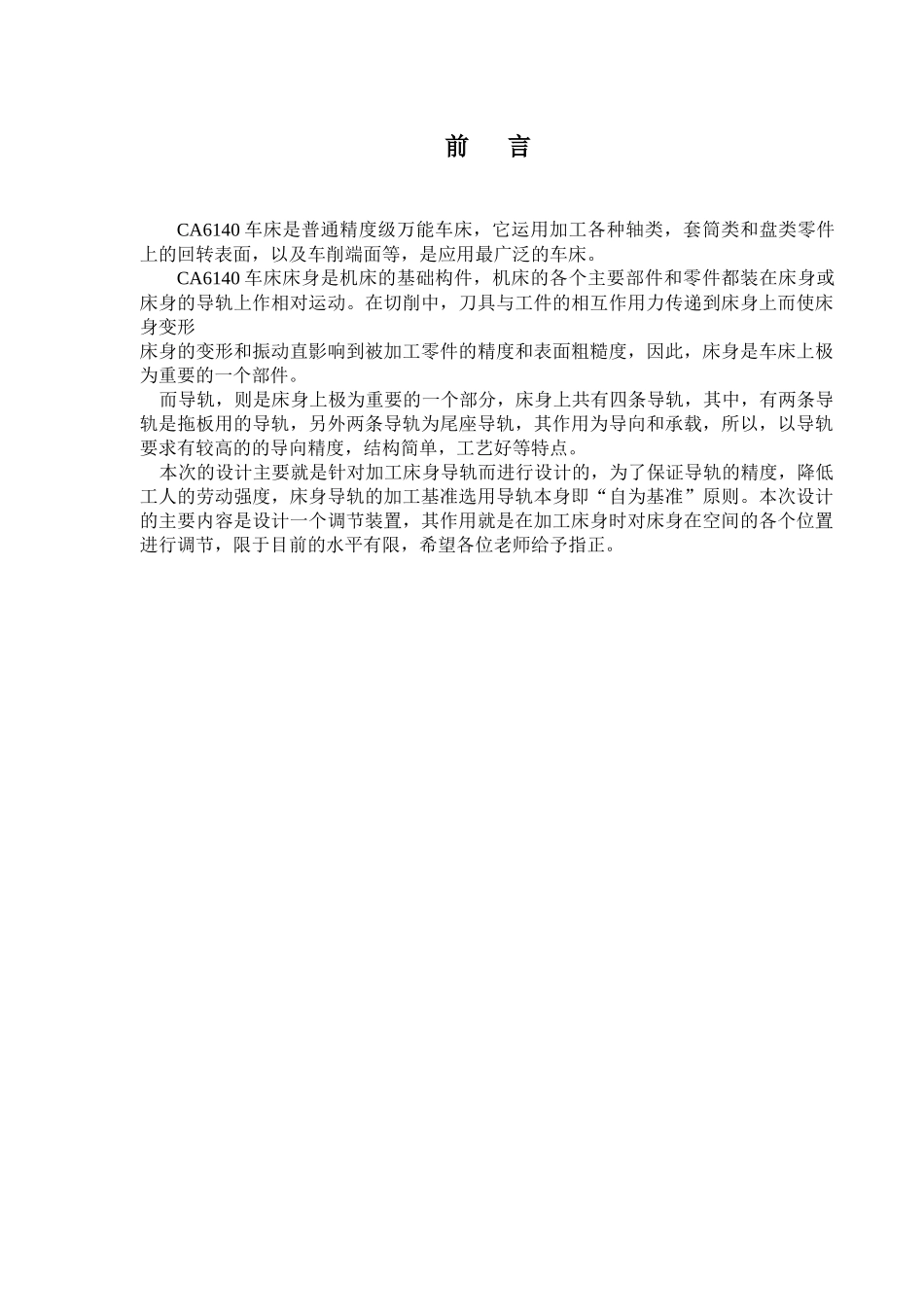

前言CA6140车床是普通精度级万能车床，它运用加工各种轴类，套筒类和盘类零件上的回转表面，以及车削端面等，是应用最广泛的车床。CA6140车床床身是机床的基础构件，机床的各个主要部件和零件都装在床身或床身的导轨上作相对运动。在切削中，刀具与工件的相互作用力传递到床身上而使床身变形床身的变形和振动直影响到被加工零件的精度和表面粗糙度，因此，床身是车床上极为重要的一个部件。而导轨，则是床身上极为重要的一个部分，床身上共有四条导轨，其中，有两条导轨是拖板用的导轨，另外两条导轨为尾座导轨，其作用为导向和承载，所以，以导轨要求有较高的的导向精度，结构简单，工艺好等特点。本次的设计主要就是针对加工床身导轨而进行设计的，为了保证导轨的精度，降低工人的劳动强度，床身导轨的加工基准选用导轨本身即“自为基准”原则。本次设计的主要内容是设计一个调节装置，其作用就是在加工床身时对床身在空间的各个位置进行调节，限于目前的水平有限，希望各位老师给予指正。第1章零件的分析1.1零件的作用题目所给的零件是CA6140机床床身，它是机床的基础构件。机床的各个主要部件和零件都装在床身上或在床身导轨上作相对运动。床身是机床的支承件，装左床腿和右床腿并支承在地基上。床身上安装着机床的各部件，并保证它们之间具有要求的相互准确位置。在床身上安装有刀架、尾座、床头箱等零件。在切削中，刀具与工件相互作用力传递到床身上而床身变形，床身的变形和振动直接影响到被加工零件的精度和表面粗糙度。因此，床身是机床上极为重要的构件。1.2零件的工艺分析该零件主要有四组加工表面，该三组加工表面都要求有较小的表面粗糙度值。现述如下：1.2.1床鞍与床身的结合面。该平面是床鞍与床身的结合面，负责纵向进给运动。所以，要求该平面的表面粗糙度值不得超过1.6，以保证纵向进给的精度。1.2.2导轨面。床身上有四条导轨，其中有两条上安装拖板，另两条安装尾架，导轨面是床身的的一个重要表面，刀架负责安装车刀，直接影响到工件的切削精度，尾座可以安装钻头进行钻削等工作，因此，要求导轨面有较小的表面粗糙度值和好的直线度，以保证零件的加工精度。1.2.3床头箱的安装定位面。该平面主要安装床头箱，所以，要求该平面要较小的表面粗糙度和好的平面度。1.2.4钻孔。该项加工主要包括钻床身的安装孔、齿条安装孔、床头箱安装孔。要求加工这些孔的时候，保证良好的位置精度，以保证安装时的顺利。第2章工艺规程设计2.1确定毛坯的制造形式正确的选择毛坯，具有重大的经济技术意义，毛坯的材料、制造方法和制造精度对工件的加工过程、加工劳动量、材料利用率和工件成本都有很大的影响。由于床身的结构较复杂，生产量又为大批量的生产，所在毛坯应选用铸件，为了保证床身的铸造精度和提高其生产率，应选用精度和生产率都经较高的毛坯制造方法，所以，这里选用机器造型的砂型铸造，一是为了提高生产率，二是为了降低工人的劳动强度。2.2基准的选择2.2.1粗基准的选择零件在加工时，考虑到粗基准的几个选择原则,以及更好的制订合理的加工工艺路线，这里，零件的粗基准按预先划好的加工线来找正，这样，更有利于保证准确的加工位置，对于划线的基准，由于床身上导轨面是一个重要面，所以这里先用导轨面作为基准。2.2.2精基准的选择一般的零件在加工前，都应对基准进行的合理的选择，这样，才有利于保证零件加工时的精度。但是对于床身来说，这就不一样了，因为床身是属于较大型的工件，同时又比较重，在加工过程在只要调节好了床身和刀具的相对位置，就相当于保证了床身加工时的精度，因为床身较重，在加工过程中可以以自身的重量来限制某些自由度。2.3制定工艺路线由于生产类型为大批生产，应尽量使工序集中来提高生产率，保证零件的各部份精度，除此以外，还应降低生主成本。工序1：铸造毛坯工序2：清理、喷砂后上底漆工序3：划线，划底面及导轨面的刨加工线及校正线工序4：粗刨床身底面按划线找正，以导轨面为安装基准工序5：粗铣各导轨面及结合面按划线找正，以底面为安装基准工序6：人工时效处理工序7：半精刨底面以导轨面为基准工序8：半精铣导轨面、床身...
