光伏玻璃工艺描述VIP免费

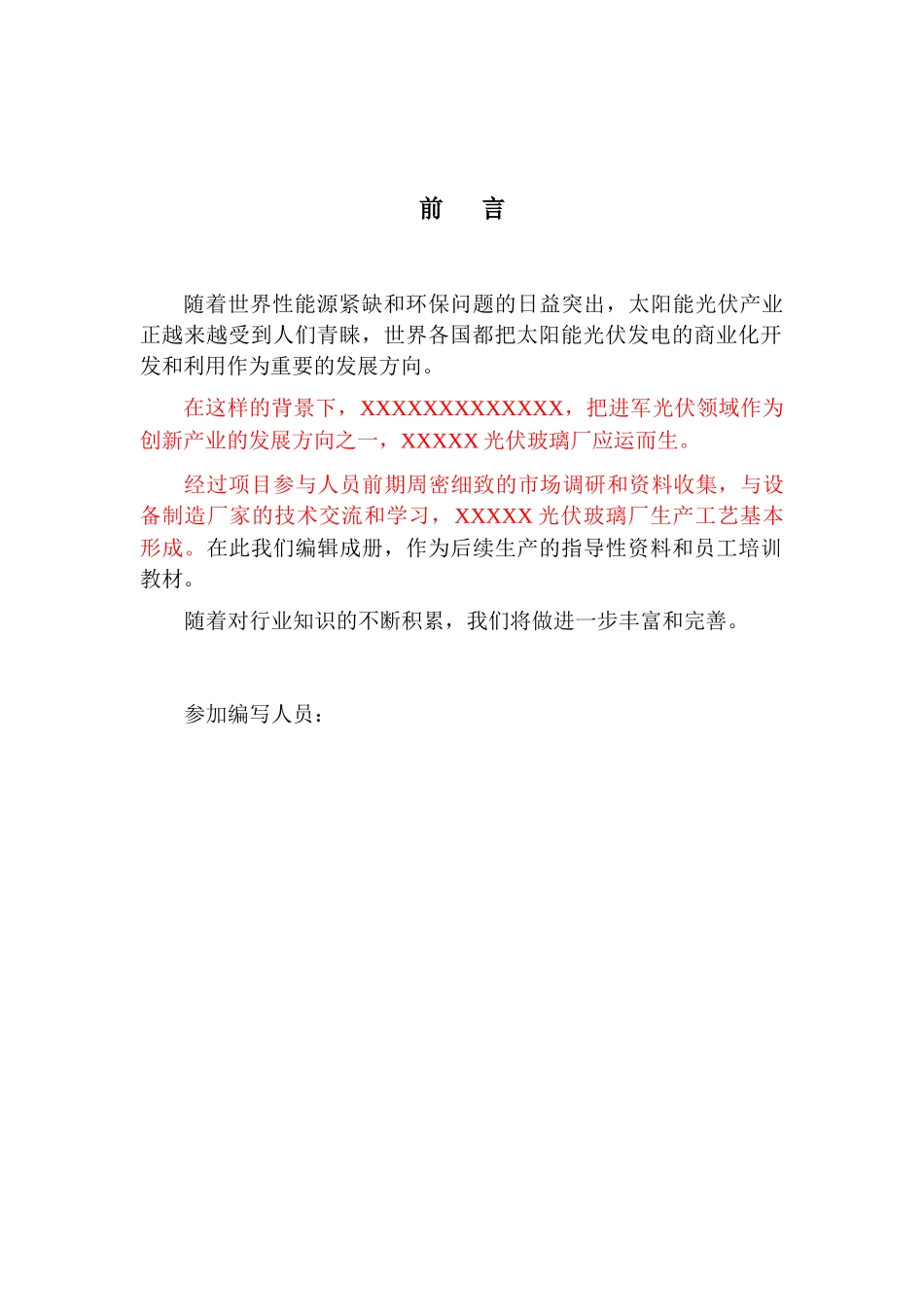

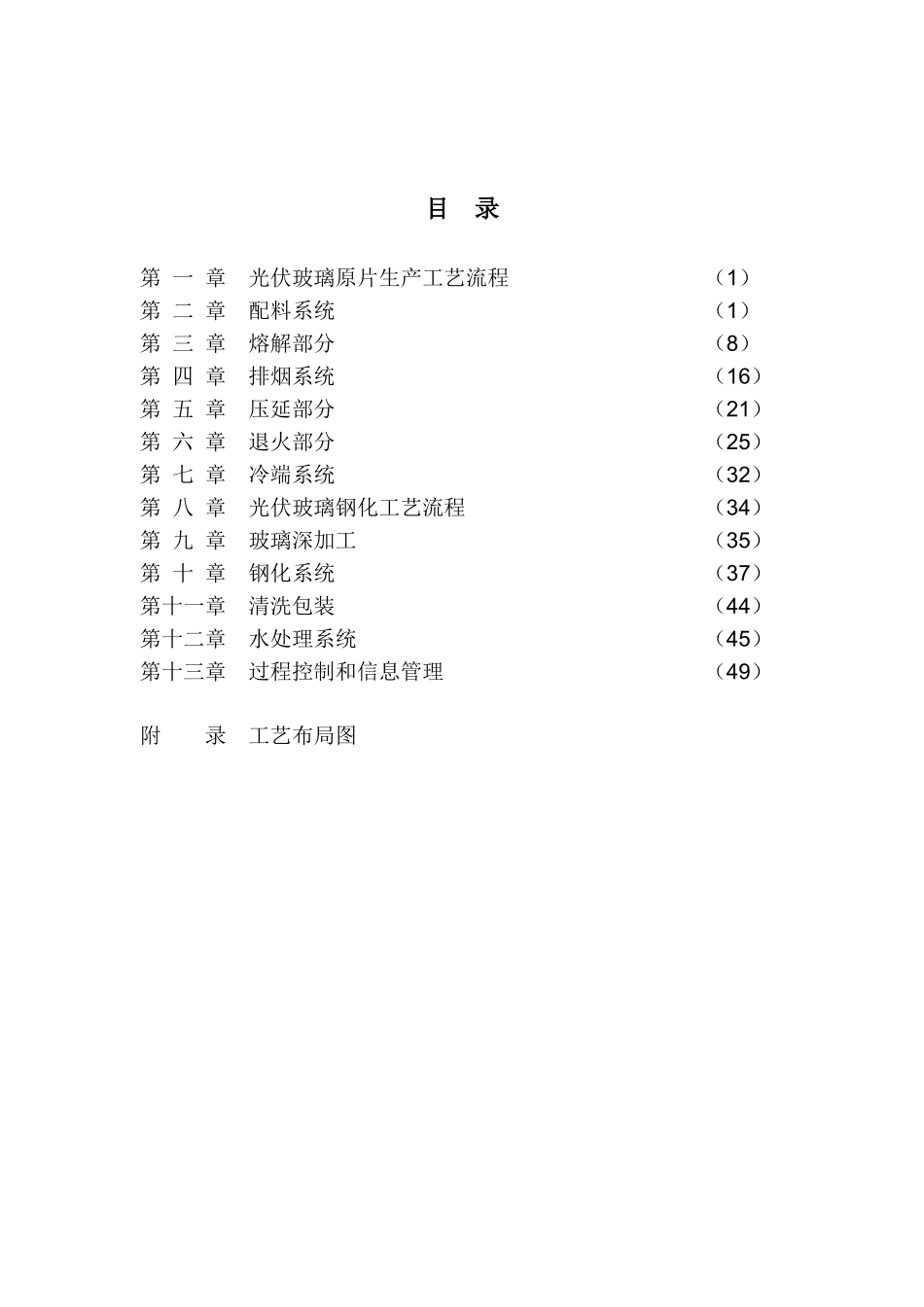

前言随着世界性能源紧缺和环保问题的日益突出，太阳能光伏产业正越来越受到人们青睐，世界各国都把太阳能光伏发电的商业化开发和利用作为重要的发展方向。在这样的背景下，XXXXXXXXXXXXX，把进军光伏领域作为创新产业的发展方向之一，XXXXX光伏玻璃厂应运而生。经过项目参与人员前期周密细致的市场调研和资料收集，与设备制造厂家的技术交流和学习，XXXXX光伏玻璃厂生产工艺基本形成。在此我们编辑成册，作为后续生产的指导性资料和员工培训教材。随着对行业知识的不断积累，我们将做进一步丰富和完善。参加编写人员：目录第一章光伏玻璃原片生产工艺流程（1）第二章配料系统（1）第三章熔解部分（8）第四章排烟系统（16）第五章压延部分（21）第六章退火部分（25）第七章冷端系统（32）第八章光伏玻璃钢化工艺流程（34）第九章玻璃深加工（35）第十章钢化系统（37）第十一章清洗包装（44）第十二章水处理系统（45）第十三章过程控制和信息管理（49）附录工艺布局图第一章光伏玻璃原片生产工艺流程第二章配料系统一、玻璃料方XXXX光伏玻璃生产，采用具有自主知识产权的太阳能光伏玻璃料方。1、玻璃的物理性能：（暂定）物理性能XXX光伏玻璃料方比重(g/cm3)2.500±0.005软化温度()℃715±3膨胀系数(10-7/℃)89±0.7T546（波长400nm－1100nm）%91min2、玻璃的化学成份（暂定）氧化物(%)光伏玻璃料方氧化物(%)光伏玻璃料方SiO2余量CaO10.0±0.2Al2O31.0±0.02Sb2O30.35±0.02Na2O15.0±0.2CeO20.15±0.02Fe2O30.015Max二、配料量的确定1、原料组成：低铁硅砂、碳酸钠、石灰石、氧化铝粉、硝酸钠、氧化铈、三氧化二锑等共7种主要原料。2、每天最大配料量窑炉最大引出量为250吨，综合合格率80％，B/C以80/20计算，玻璃形成率以84.1％计算：250×0.8／0.841=237.8T/D3、每种原料的使用量原料日用量干基（T/D）日用量（T/D）月用量（T/M）年用量（T/A）水分%损失%硅砂155.00163.164894.695873652石灰石40.040.41212.001454411纯碱56.8057.361721.0420652.4811氧化铝粉2.212.2366.9780411硝酸钠0.940.9628.76345.1721氧化铈0.30.319.18110.1621三氧化二锑0.60.6118.36220.32214、化工原料库储备量表：原料名称储存量（T）储存期（D）硅砂734245石灰石121230纯碱172130氧化铝粉66.9730硝酸钠28.7630氧化铈9.1830三氧化二锑18.36305、粉料仓储存量原料名称储存量（T）储存期（D）硅砂2001.2石灰石501.3纯碱701.2氧化铝粉52.2硝酸钠33.1氧化铈39.7三氧化二锑34.9三、原料运输及储存1、原料运输所有原料运输过程中，运输工具要保持清洁，防止原料及外包装污染。●硅砂年需低铁硅砂58736T，由安徽凤阳供应，袋装汽车或火车运输进厂，储存于硅砂库内。可储存硅砂7342T，满足约45天的用量。●石灰石年需要量为14544T。铁路或汽车运输进厂。储量1212T，满足约30天的用量。●纯碱年需要量为20653T，袋装汽车或火车运输进厂，储量1721T，满足约30天的用量。●硝酸钠年需要量为345.2T，袋装汽车运输进厂，储量28.76T，满足约30天的用量。●三氧化二锑年用量为220T，袋装汽车运输进厂，储量18.36T，满足约30天的用量。●氧化铝粉年用量为804T，袋装汽车运输进厂，储量66.97T，满足约30天的用量。●氧化铈年用量为110T，袋装汽车运输进厂，储量9.18T，满足约30天的用量。2、原料储存原料储存要求通风干燥，环境清洁无污染。冬季通暖保温，温度不低于10℃，防止原料结块。1）干燥方式：为了有效避免干燥过程中将铁粉等带入原料，不设硅砂干燥系统，在原料订货时按照工艺要求严格控制水分，并保证运输过程中包装的可靠性，符合采购标准的硅砂方能进入原料库。2）硅砂入库方式：吨袋经叉车铲运进入原料库待用。四、粉料输送及储存所有原料在输送过程中，尽量减少与金属接触机会，硅砂进入料仓前要进行磁选。原料储存料仓增加隔离措施，防止将金属带入原材料中。1、输送方式：1）硅砂经叉车转运至厂房一层提升机、皮带机及磁选机送入硅砂料仓。2）其余粉料从化工原料库铲运到吊装口吊上5层，人工倒料。2、设备规格：1）料仓设计条件：●最大粉料比80%●料仓满后使用28小时●料仓数量11个2）料仓容积硅砂：2...
