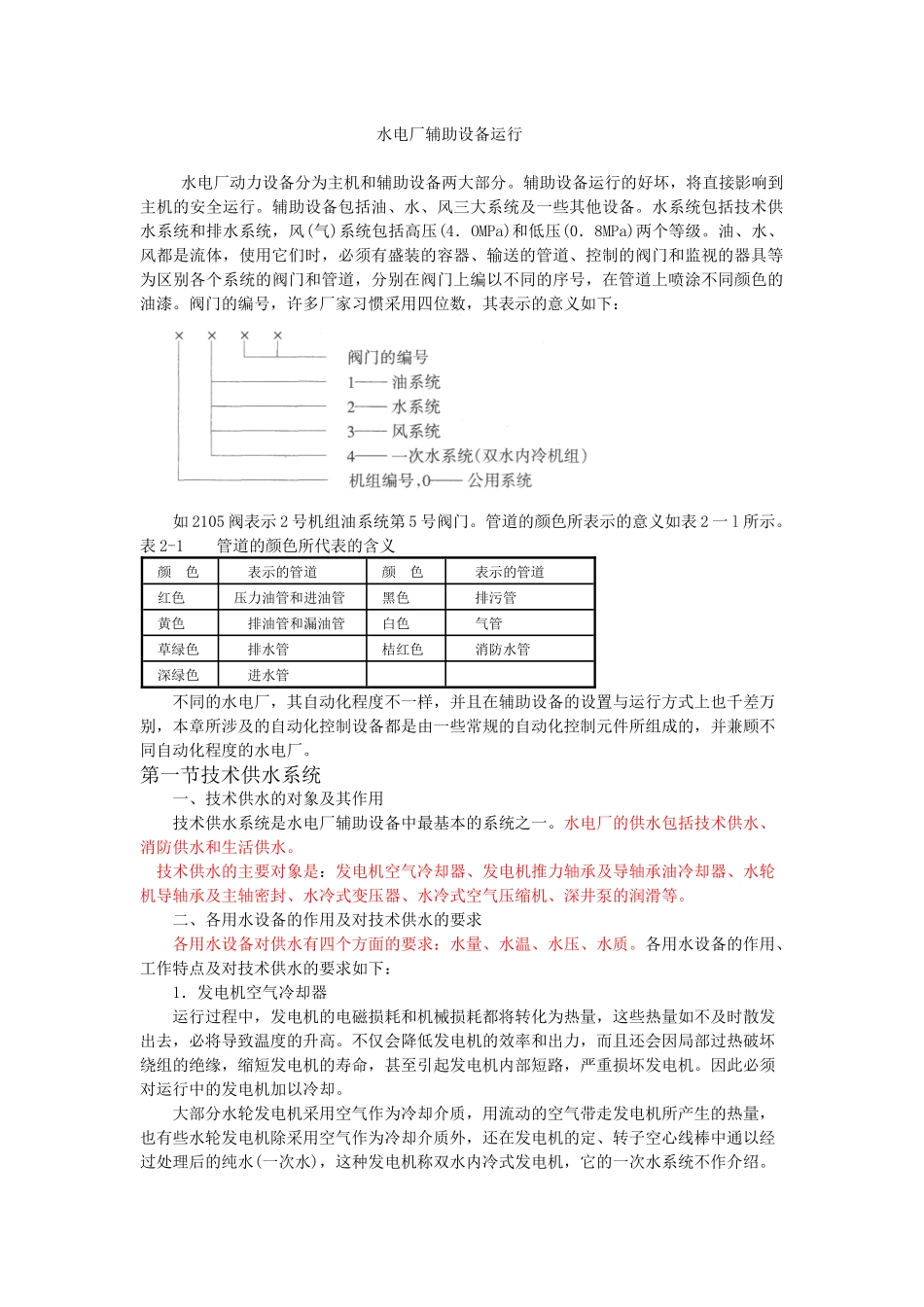

水电厂辅助设备运行水电厂动力设备分为主机和辅助设备两大部分。辅助设备运行的好坏，将直接影响到主机的安全运行。辅助设备包括油、水、风三大系统及一些其他设备。水系统包括技术供水系统和排水系统，风(气)系统包括高压(4．OMPa)和低压(0．8MPa)两个等级。油、水、风都是流体，使用它们时，必须有盛装的容器、输送的管道、控制的阀门和监视的器具等为区别各个系统的阀门和管道，分别在阀门上编以不同的序号，在管道上喷涂不同颜色的油漆。阀门的编号，许多厂家习惯采用四位数，其表示的意义如下：如2105阀表示2号机组油系统第5号阀门。管道的颜色所表示的意义如表2一l所示。表2-1管道的颜色所代表的含义颜色表示的管道颜色表示的管道红色压力油管和进油管黑色排污管黄色排油管和漏油管白色气管草绿色排水管桔红色消防水管深绿色进水管不同的水电厂，其自动化程度不一样，并且在辅助设备的设置与运行方式上也千差万别，本章所涉及的自动化控制设备都是由一些常规的自动化控制元件所组成的，并兼顾不同自动化程度的水电厂。第一节技术供水系统一、技术供水的对象及其作用技术供水系统是水电厂辅助设备中最基本的系统之一。水电厂的供水包括技术供水、消防供水和生活供水。技术供水的主要对象是：发电机空气冷却器、发电机推力轴承及导轴承油冷却器、水轮机导轴承及主轴密封、水冷式变压器、水冷式空气压缩机、深井泵的润滑等。二、各用水设备的作用及对技术供水的要求各用水设备对供水有四个方面的要求：水量、水温、水压、水质。各用水设备的作用、工作特点及对技术供水的要求如下：1．发电机空气冷却器运行过程中，发电机的电磁损耗和机械损耗都将转化为热量，这些热量如不及时散发出去，必将导致温度的升高。不仅会降低发电机的效率和出力，而且还会因局部过热破坏绕组的绝缘，缩短发电机的寿命，甚至引起发电机内部短路，严重损坏发电机。因此必须对运行中的发电机加以冷却。大部分水轮发电机采用空气作为冷却介质，用流动的空气带走发电机所产生的热量，也有些水轮发电机除采用空气作为冷却介质外，还在发电机的定、转子空心线棒中通以经过处理后的纯水(一次水)，这种发电机称双水内冷式发电机，它的一次水系统不作介绍。一般大中型发电机是通过密闭式通风方式，利用转子端部装设的风扇或风斗，强迫发电机里的冷空气通过转子绕组，再经过定子中的通风沟，吸收绕组和铁芯等处的热量成为热空气(热风)，热空气再通过设置在发电机四周的空气冷却器，经冷却后(变为冷风)重新进入发电机。由于受空气冷却器的结构和冷却介质特性的制约，一般规定：经过空气冷却器后的空气(冷风)温度不超过40。C，不得低于l0。C，因为如果温度太高，会使发电机的冷却效果变差，太低会使空气中的水分在冷却器处凝结成小水珠(俗称空气冷却器出汗)，影响发电机的绝缘；空气吸收热量后(热风)的温度不高于50。C；空气冷却器进口水温不超过30。C，不低于4。C，出水温度差在2～4。C。空气冷却器的进口水压随其型号的不同而略有差异，一般不超过0．2MPa。通过空气冷却器的流量，一般是根据发电机内的冷、热风温度，在保证排水畅通的条件下，调节进口压力来实现的(也有一些电厂直接用流量计来指示)，在调高空气冷却器的进口压力时，要特别注意不得使进水压力高于其允许值，以防止冷却器过压破裂，导致发电机绝缘降低。2．发电机推力轴承及导轴承的油冷却器发电机的推力轴承及导轴承是浸在透平油里的，油一方面吸收轴承传来的热量，另一方面对轴承起润滑作用。此部分热量如不及时排出，就会影响轴承的寿命甚至危及机组的安全运行，并且加速油的劣化，因此对油槽中的油必须加以冷却。油槽中油的冷却方式有两种：一种是内部冷却，即将冷却器放在油槽内，冷却水管中通过水流，带走油的热量；另一种是外部冷却，即将润滑油利用油泵抽到外部的冷却器中，把油的热量传给水进行冷却。一般规定：冷却器的进口水压力不得超过0．2MPa，进口水温不超过30。C，不低于4。C，这既保证冷却器黄铜管外不凝结水珠，也避免沿管方向温度变化太大而造成裂缝。3．水冷式变压器水冷式变压器分内部水冷式和外部水冷式，一般大中型变压器...
