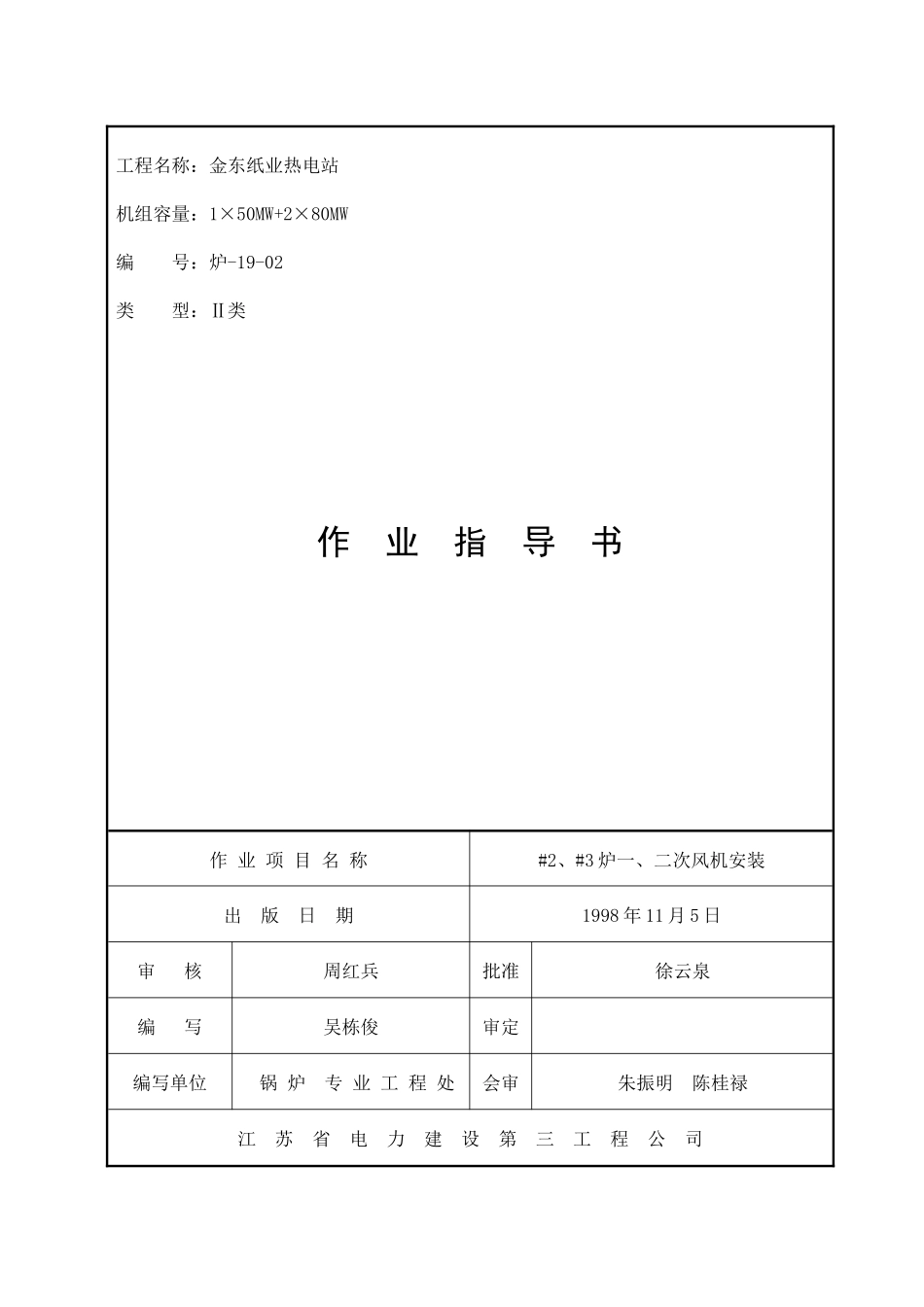

工程名称：金东纸业热电站机组容量：1×50MW+2×80MW编号：炉-19-02类型：Ⅱ类作业指导书作业项目名称#2、#3炉一、二次风机安装出版日期1998年11月5日审核周红兵批准徐云泉编写吴栋俊审定编写单位锅炉专业工程处会审朱振明陈桂禄江苏省电力建设第三工程公司作业指导书第1页共7页编写内容一、概述二、编制依据三、作业条件四、机具、工具、仪器的配备、规格、数量五、劳动力组织六、作业程序计划七、施工技术措施八、质量标准与控制九、安全文明施工十、防护措施作业指导书第2页共7页1、概述1-1工程概况江苏金东纸业热电站工程装机容量为1×50MW+2×80MW。三台锅炉均由芬兰FW公司设计制造，为自然循环汽包炉。单炉膛，旋风式燃烧器前后墙布置，紧密型分离器再次燃烧、封闭布置。#2炉、#3炉结构形式相同，过热蒸汽蒸发量均为400t/h，蒸汽出口温度537℃，压力124bar。1-2作业设备概况#2炉、#3炉分别配备两台一次风机，型号分别是HACB-100-237-02-1-1、HACB-100-237-02-1-30°，#2炉、#3炉配备的二次风机各两台型号为HACB-100-183-02-1-45°和HACB-100-183-02-1-60°。一、二次风机均为离心式风机，主要由外壳、叶轮、导流器、集流器、轴、轴承以及电动机等零部件组成。风机主体部分由FW公司设计制造，风机马达由ABB公司设计制造。转速：一次风机1500rpm，风量______m3/h;二次风机1500rpm,风量______m3/h。1-3设备功用一、二次风机主要功用是输送空气，供给炉膛内燃料燃烧所必须的空气量，所不同的是二次风的流量比一次风小，且二次风机经过预热的温度要比一次风高。1-4安装位置#2、#3炉所安装的两台一次风机，除安装标高不同外，其风箱出口角度也不相同，图号3-26-605布置在KL–间的一次风机安装标高为2610mm，出口角度平行于风箱纵向中心线。图号3-26-685布置在HK–轴线间的一次风机安装标高为2460mm；风箱出口角度30°。#2、#3炉所安装的两台二次风机，安装标高均为1750mm。图号为3-26-686布置在固定端一侧的二次风机出口角度为45°，风壳中缝面呈水平接合。图号为3-26-687布置在扩建端一侧的二次风机出口角度为60°，方向均斜向左上方，风壳中缝面呈倾斜结合。1-5工程量#2、#3炉一、二次风机均为散件供货，风机的上、下壳体、叶轮、马达、集流器、导流器、靠背轮等部件均需现场装配；一次风机单机总重12025Kg；二次风机单机总重5325Kg。#2炉、#3炉一、二次风机合计总重均为35t。一次风机马达型号HXR500L4，功率1100KW，转速1500rpm。二次风机马达型号HXR400L4；功率450KW，转速1500rpm。作业指导书第3页共7页2、编制依据2-1图纸2-1-1#2炉、#3炉一、二次风机总安装图；2-1-2#2炉、#3炉一、二次风机及基础尺寸简图。2-2说明书：《一、二次风机操作、维护、安装手册》2-3技术规范及引用标准2-3-1《电力建设施工及验收技术规范》锅炉篇DL/T5047-952-3-2《火电施工质量检验及评定标准》锅炉篇96版2-3-3《电力建设安全工作规程》DL.5009.1-923、作业条件3-1施工图纸已有，具备安装条件，可以施工；3-2设备供货已基本到现场，可以安装；3-3砼基础已浇筑好，并达到预定强度；3-4安装找正用垫板、垫铁，安装叶轮、靠背轮用专用工具已准备就绪；3-5配备150t履带吊和5t卷扬机，均能满足吊装和运输要求；3-6施工场地平整，道路畅通4、机具、工具、仪器的配备、规格、数量如下：名称规格数量单位履带吊150t1辆平板车25t1辆手拉葫芦2t或3t若干只套筒扳手1把调节扳手2把水平仪1台合像水平仪0.01mm1只百分表0.01mm2只塞尺0.01-0.50mm1把内径千分尺0.01mm1把游标卡尺0.02mm1把钢直尺1mm1把水平尺0.1mm1把作业指导书第4页共7页5、劳动力组织名称岗级数量安装工组长2安装工作业2安装工助手1起重工组长1起重工作业26、作业程序、计划6-1作业程序：开工→基础表面处理及划线→下部壳体安装→轴组件安装→叶轮装配→靠背轮、电机安装→电机、中间轴组件找正固定→集流器安装→上部壳体安装→导流器安装→其它附属设备安装→完工检查6-2计划开工日期：98年10月28日6-3计划完工日期：98年11月28日7、施工技术措施7-1设备开箱、清点、检查。对到货设备逐一开箱、清点、检查，发现缺件及时反映；对运到施工现...
