施工现场VI目录VIP免费

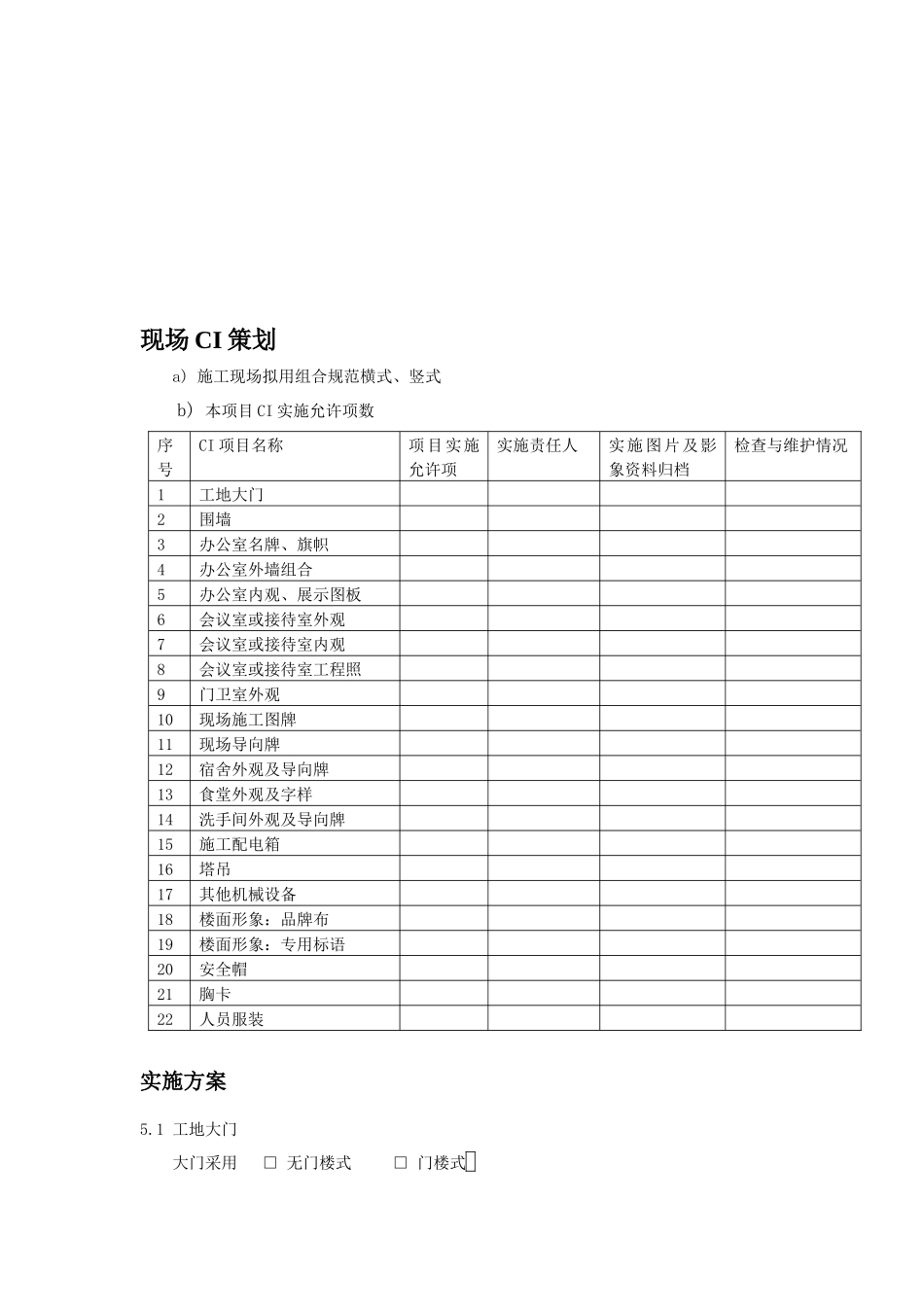

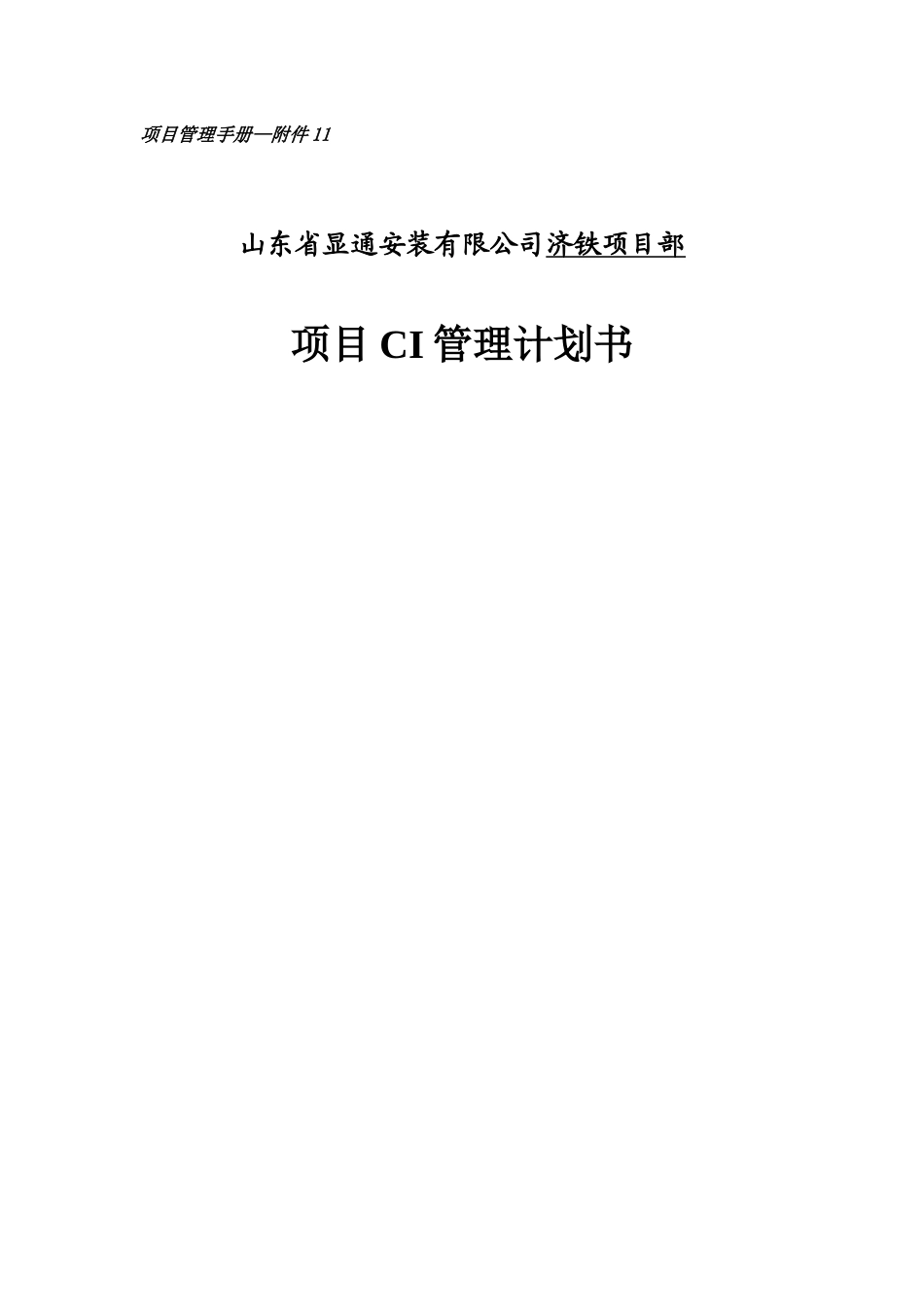

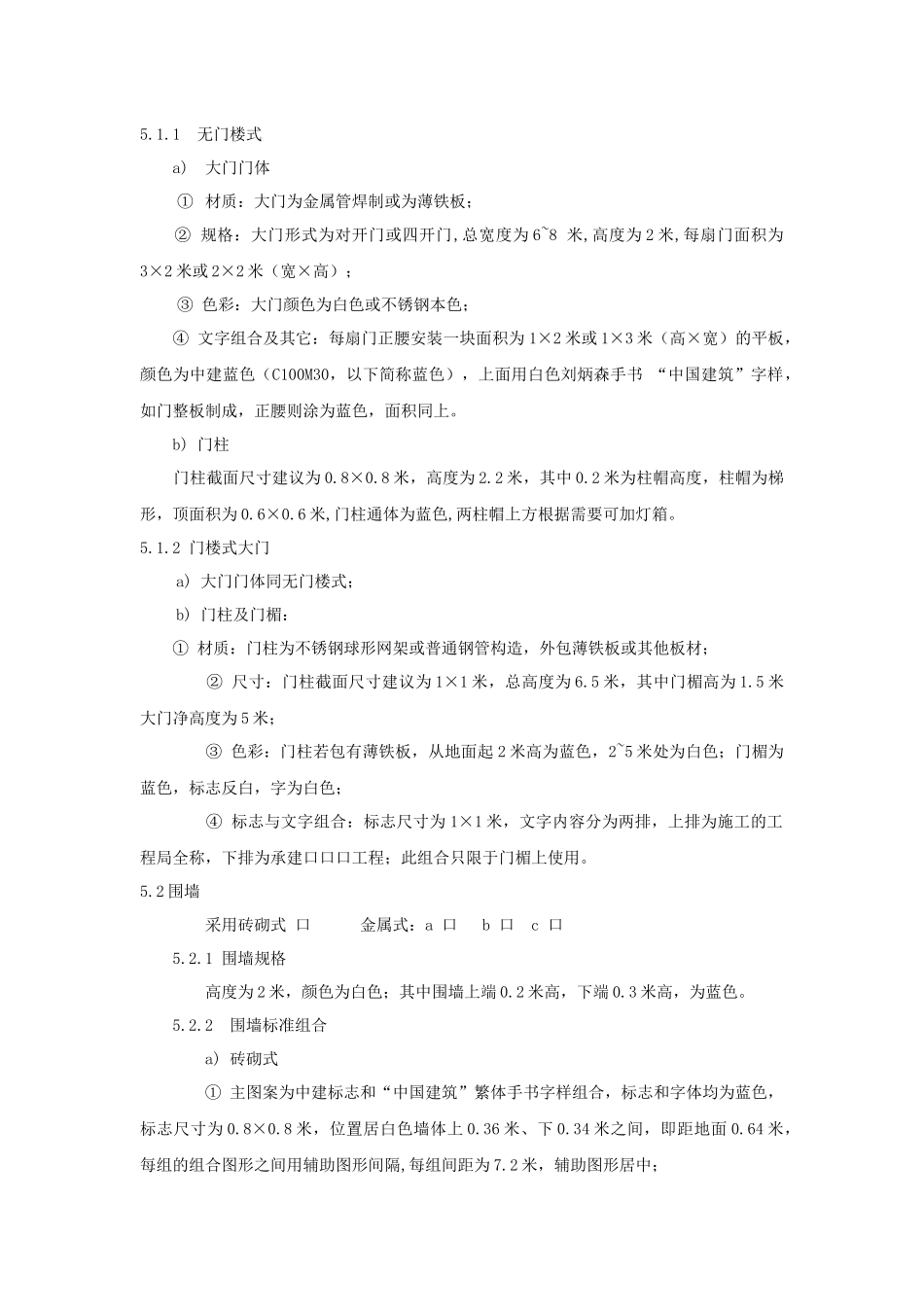

项目管理手册—附件11山东省显通安装有限公司济铁项目部项目CI管理计划书现场CI策划a)施工现场拟用组合规范横式、竖式b)本项目CI实施允许项数序号CI项目名称项目实施允许项实施责任人实施图片及影象资料归档检查与维护情况1工地大门2围墙3办公室名牌、旗帜4办公室外墙组合5办公室内观、展示图板6会议室或接待室外观7会议室或接待室内观8会议室或接待室工程照9门卫室外观10现场施工图牌11现场导向牌12宿舍外观及导向牌13食堂外观及字样14洗手间外观及导向牌15施工配电箱16塔吊17其他机械设备18楼面形象：品牌布19楼面形象：专用标语20安全帽21胸卡22人员服装实施方案5.1工地大门大门采用□无门楼式□门楼式5.1.1无门楼式a)大门门体①材质：大门为金属管焊制或为薄铁板；②规格：大门形式为对开门或四开门,总宽度为6~8米,高度为2米,每扇门面积为3×2米或2×2米（宽×高）；③色彩：大门颜色为白色或不锈钢本色；④文字组合及其它：每扇门正腰安装一块面积为1×2米或1×3米（高×宽）的平板，颜色为中建蓝色（C100M30，以下简称蓝色），上面用白色刘炳森手书“中国建筑”字样，如门整板制成，正腰则涂为蓝色，面积同上。b)门柱门柱截面尺寸建议为0.8×0.8米，高度为2.2米，其中0.2米为柱帽高度，柱帽为梯形，顶面积为0.6×0.6米,门柱通体为蓝色,两柱帽上方根据需要可加灯箱。5.1.2门楼式大门a)大门门体同无门楼式；b)门柱及门楣：①材质：门柱为不锈钢球形网架或普通钢管构造，外包薄铁板或其他板材；②尺寸：门柱截面尺寸建议为1×1米，总高度为6.5米，其中门楣高为1.5米大门净高度为5米；③色彩：门柱若包有薄铁板，从地面起2米高为蓝色，2~5米处为白色；门楣为蓝色，标志反白，字为白色；④标志与文字组合：标志尺寸为1×1米，文字内容分为两排，上排为施工的工程局全称，下排为承建口口口工程；此组合只限于门楣上使用。5.2围墙采用砖砌式口金属式：a口b口c口5.2.1围墙规格高度为2米，颜色为白色；其中围墙上端0.2米高，下端0.3米高，为蓝色。5.2.2围墙标准组合a)砖砌式①主图案为中建标志和“中国建筑”繁体手书字样组合，标志和字体均为蓝色，标志尺寸为0.8×0.8米，位置居白色墙体上0.36米、下0.34米之间，即距地面0.64米，每组的组合图形之间用辅助图形间隔,每组间距为7.2米，辅助图形居中；②围墙内侧（砖砌式）：颜色同外侧一样。内容为中建标志同中建广告标语组合，标志、字体（黑体字）均为蓝色，尺寸为0.7米×0.7米。b)金属式方案①彩板颜色为白色，上端0.2米，下端0.3米为蓝色,自大门边第二块板起每隔5~8块板设一中建标志与“中国建筑”繁体手书字体上下组合图形（蓝标、黑字）,图形组合尺寸为高0.5米×宽0.6米；②用蓝色板与白色板的组合，从大门边的第二块板（白色）起，每隔5~8块蓝色板，设一块白色板上制作中建标志和“中国建筑”繁体手书字体上下组合图形（蓝标、黑字）,图形组合尺寸为高0.5米×宽0.6米；③彩板颜色为白色，自大门边的第二块板（全蓝色）起，每隔5~8块板，设一块蓝色板，在蓝色板上设一0.7米×0.7米的白底、蓝标、黑字的中建标志和“中国建筑”繁体手书字体上下组合图形。5.3标牌5.3.1施工图牌a)在设置工程总平面图、安全生产、消防保卫、环境保护、文明施工制度、组织机构等版面的基础上，另增；b)图牌要求①图牌长宽比例3：2,自白与包色二1平直板材；②图牌采用钢管支撑口；镶嵌墙上口；悬挂玻璃橱窗内口；③图牌采用单体组合口；混合体组合口；④单体组合在施工图牌左侧（或右侧）单独置一CI图牌，绘制B式组合规范,底色为白色，标志和字为蓝色，辅助图形为灰色,其他图牌的标题为红色，内容为蓝色（黑体字）；⑤混合体组合在每一块施工图上方，均采用A式组合规范，白底、蓝标、蓝字，标志尺寸建议为8×8厘米，标准组合下方划一蓝色横线（注意横线不得侵犯标志不可侵犯范围），横线下方为图牌内容，标题为红色，内容为蓝色（黑体字）。c)项目经理部名牌名牌悬挂于大门门柱或现场办公室入口处显要位置的墙面上；①材质：白色或金属色平直板材；②选用A式标准组合，蓝标、蓝字，企业名称下方划一横线，横线下方书写项目经理部名称，字为黑色。d)办...
