特种设备安全技术规范---压力管道元件型式试验监督管理VIP免费

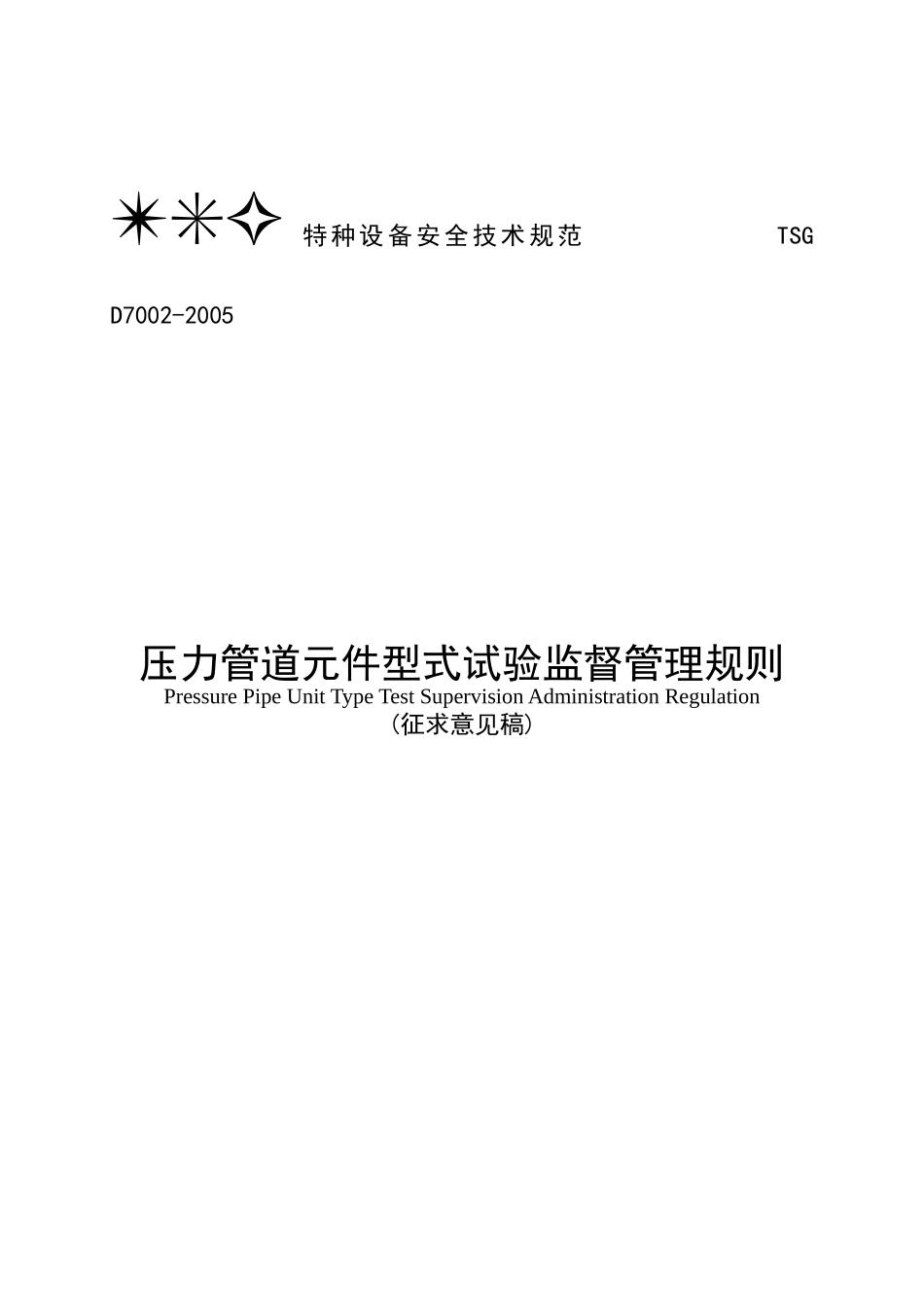

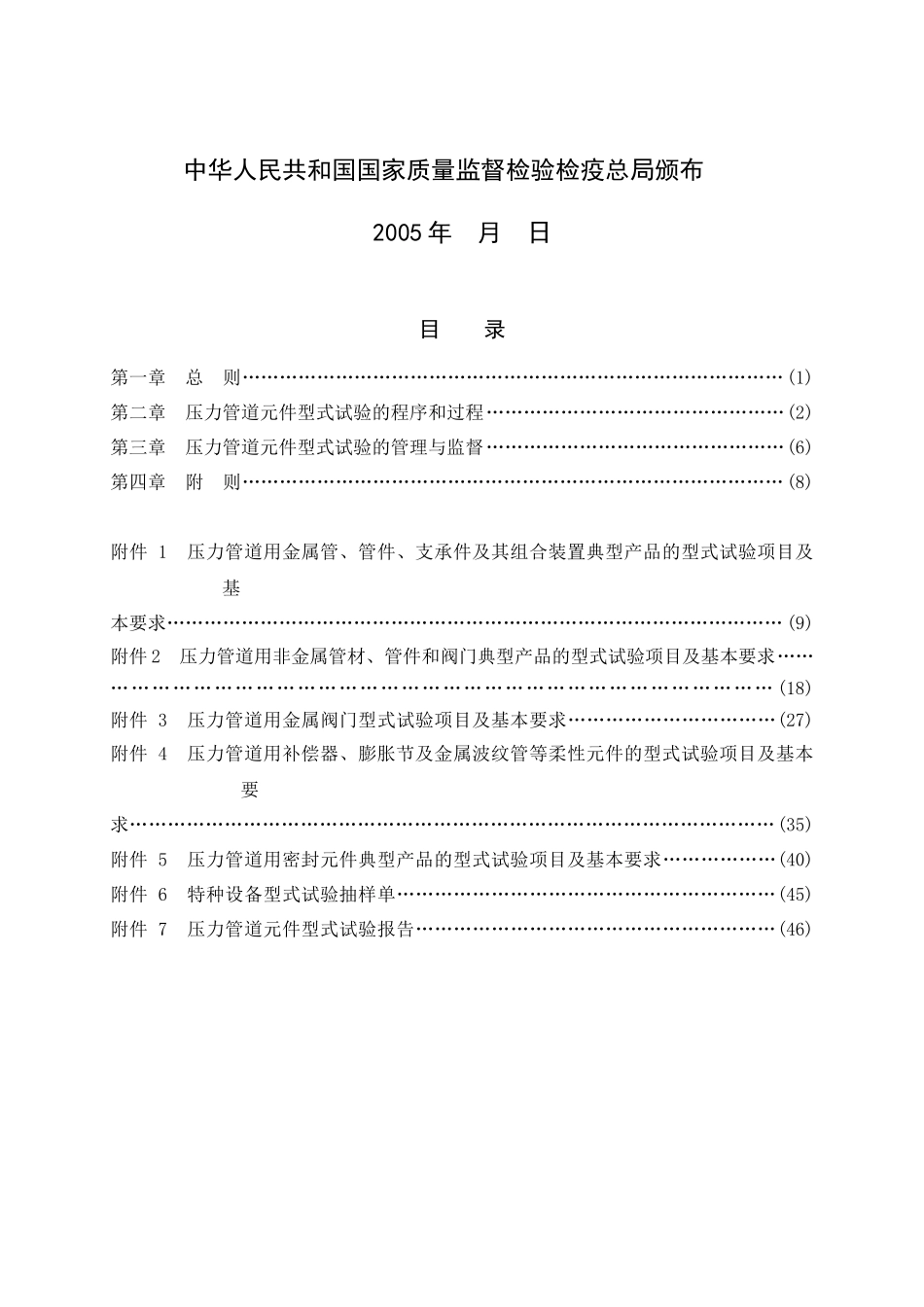

TSG特种设备安全技术规范TSGD7002-2005压力管道元件型式试验监督管理规则PressurePipeUnitTypeTestSupervisionAdministrationRegulation(征求意见稿)中华人民共和国国家质量监督检验检疫总局颁布2005年月日目录第一章总则……………………………………………………………………………(1)第二章压力管道元件型式试验的程序和过程…………………………………………(2)第三章压力管道元件型式试验的管理与监督…………………………………………(6)第四章附则……………………………………………………………………………(8)附件1压力管道用金属管、管件、支承件及其组合装置典型产品的型式试验项目及基本要求………………………………………………………………………………………(9)附件2压力管道用非金属管材、管件和阀门典型产品的型式试验项目及基本要求…………………………………………………………………………………………(18)附件3压力管道用金属阀门型式试验项目及基本要求……………………………(27)附件4压力管道用补偿器、膨胀节及金属波纹管等柔性元件的型式试验项目及基本要求…………………………………………………………………………………………(35)附件5压力管道用密封元件典型产品的型式试验项目及基本要求………………(40)附件6特种设备型式试验抽样单……………………………………………………(45)附件7压力管道元件型式试验报告…………………………………………………(46)压力管道元件型式试验监督管理规则第一章总则第一条为规范压力管道元件型式试验工作，加强型式试验的监督与管理，提高压力管道元件的制造质量，根据《特种设备安全监察条例》，特制定本规则。第二条压力管道元件的型式试验是对压力管道元件是否满足安全要求而进行的全面技术审查、检验测试，验证制造单位具有生产符合安全性能的产品的能力。其试验内容是对压力管道元件的设计和工艺进行验证，对其制造质量的安全性能进行检验与试验，必要时可进行破坏性试验。第三条压力管道元件型式试验应当由国家质量监督检验检疫总局核准的型式试验机构进行。型式试验机构应当在核准的范围内进行压力管道元件的型式试验工作。第四条附件1至附件5中的典型压力管道元件，必须进行型式试验。除附件1至附件5规定的压力管道元件外，符合下列条件之一的压力管道元件也必须进行型式试验。(一)压力管道元件的结构复杂，需要进行设计验证的产品；(二)压力管道元件的制造工艺对其性能有较大影响，需要对其制造工艺进行验证的产品；(三)压力管道元件的主要性能指标不能通过出厂检验确定是否满足要求，必须采用型式试验进行验证的产品；(四)国家质量监督检验检疫总局要求必须进行型式试验的产品。第五条压力管道元件的型式试验根据其过程作用、制造工艺、设计方法、结构形式和失效形式划分为不同的试验单元。当必须进行型式试验的压力管道元件与附件1至5的典型产品具有相同或者相近的过程作用、设计方法、制造工艺、结构形式和失效形式，可将其划分在相应的试验单元内时，如果该试验单元内的产品已经型式试验合格并且在覆盖范围内时，可以免做本规则所规定的型式试验。第六条压力管道元件型式试验包括随机抽取试验样品（试件）、对试验样品（试件）进行设计审查和样品（试件）的检验与试验。压力管道元件的安全性能必须符合相关安全技术规范的基本要求。进口压力管道元件的安全性能不得低于我国压力管道元件的安全性能基本要求。第二章压力管道元件型式试验的程序和过程第一节申请与接受试验第七条压力管道元件型式试验的程序和过程包括：申请与接受试验、设计审查、抽样、检验与试验、试验样品的管理、型式试验结果的判定与处理以及出具型式试验报告等。第八条压力管道元件的制造单位（以下简称制造单位）或者进口代理商应当约请有资格的型式试验机构进行型式试验，并向型式试验机构提供下列资料：(一)制造单位名称和地址，（若为进口代理商约请，还需提供进口代理商的名称和地址）；(二)申请型式试验产品的名称、产品技术参数和规格范围；(三)申请型式试验产品的图纸、设计文件和制造工艺文件；(四)型式试验所必...
