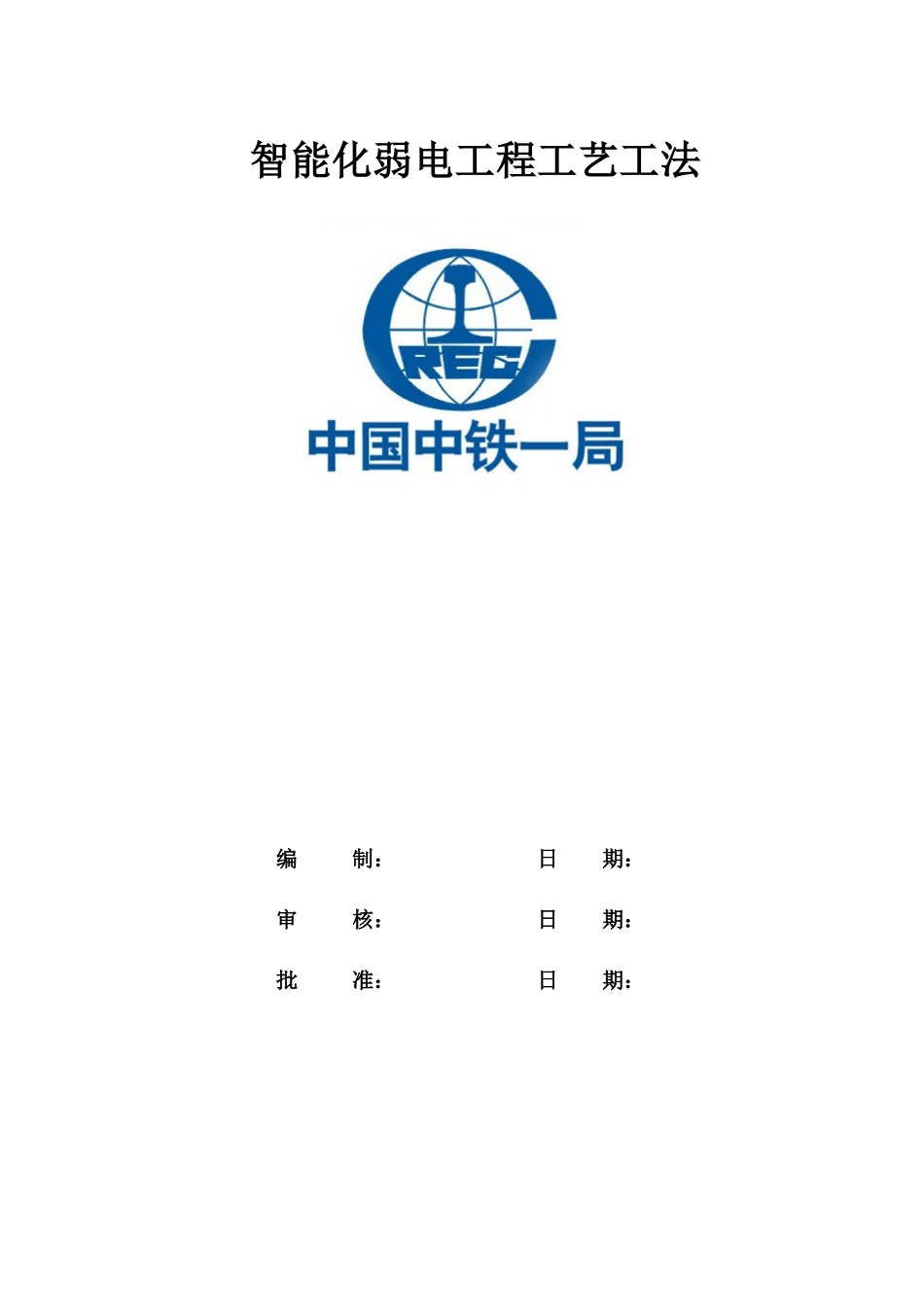

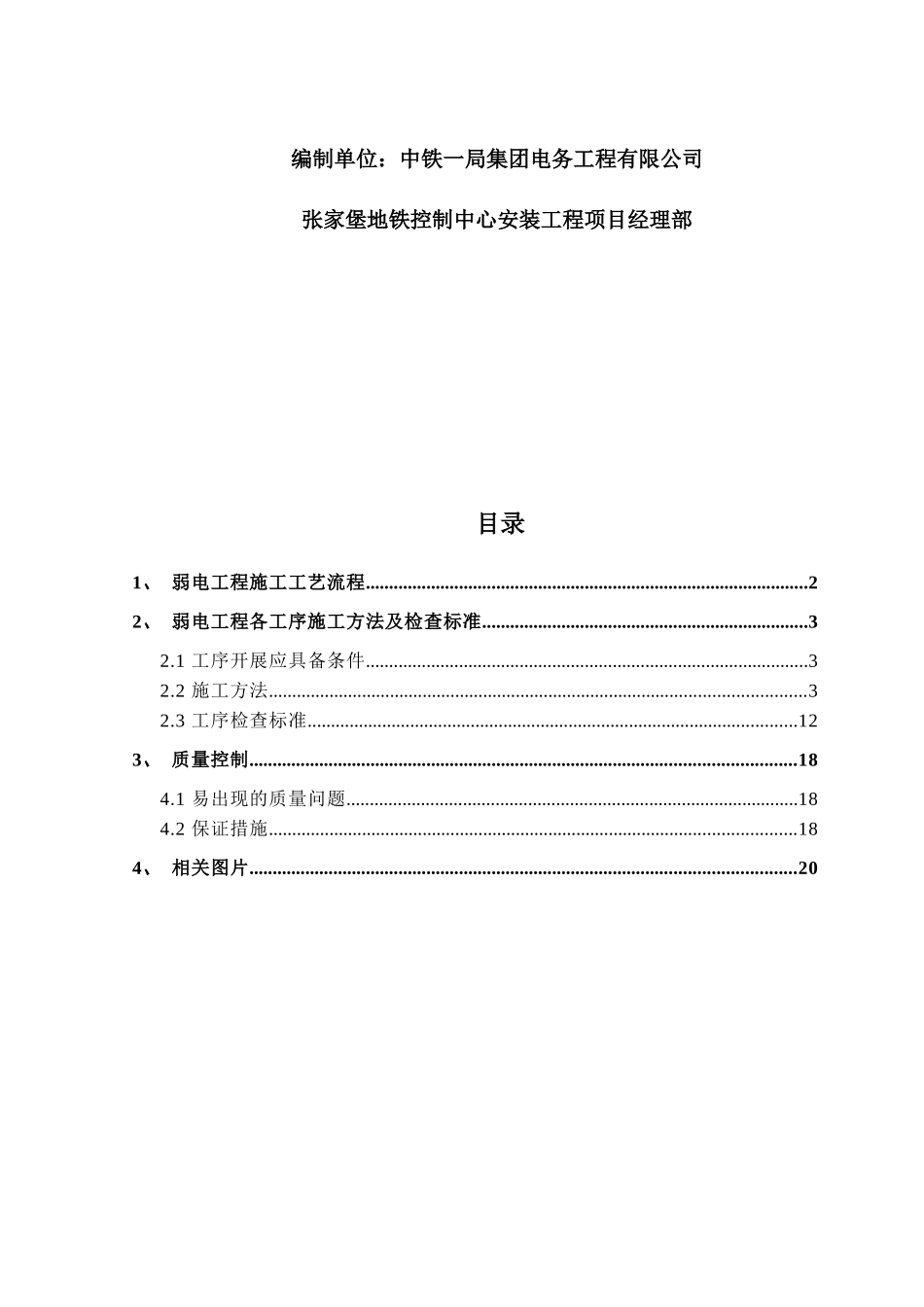

智能化弱电工程工艺工法编制：日期：审核：日期：批准：日期：编制单位：中铁一局集团电务工程有限公司张家堡地铁控制中心安装工程项目经理部目录1、弱电工程施工工艺流程...............................................................................................22、弱电工程各工序施工方法及检查标准......................................................................32.1工序开展应具备条件...............................................................................................32.2施工方法...................................................................................................................32.3工序检查标准.........................................................................................................123、质量控制.....................................................................................................................184.1易出现的质量问题.................................................................................................184.2保证措施.................................................................................................................184、相关图片.....................................................................................................................201、弱电工程施工工艺流程孔洞、线管预埋预留二次砌体配管桥架定位安装线缆敷设明配管2、弱电工程各工序施工方法及检查标准2.1工序开展应具备条件1、孔洞、线管预留预埋条件：1）相应施工位置钢筋绑扎完成且未进行合模。2）场地交叉作业较少（严禁地面拖拉破坏线管）2、二次砌体配管应具备条件：1）土建二次砌体施工完成3层以上，刻槽宜在土建墙面抹灰前进行，从而保证连续流水施工。2）现场确定50线标高及吊顶标高。3）联合其他专业对线盒间距进行以均匀居中为原则策划明确。3、桥架安装条件条件：1）联合其他专业策划机房，电井，走廊的综合排布图（见表N）。机柜及控制箱安装线缆综合测试系统单调外部设备接线安装综合联调2）综合支吊架制作安装完成。3）土建墙面砂浆抹面完成。4、其余工序施工条件均为上道工序施工验收合格后方可进行。2.2施工方法1、孔洞、线管预留预埋1）剪力墙、柱内线管、线盒的预留预埋，应在土建墙、柱钢筋施工完毕后，模板未安装前。线管和盒的预埋位置，应按设计要求布置。线盒标高大于1.3米的线管从本层底板上敷设，并采用铁丝和钢筋绑扎牢固，防止在砼振动过程中移位，而影响预埋位置。柱或墙内暗敷线管，绑扎牢固，在线管的转弯或靠近线盒位置，必须有固定点且绑扎间距不大于500mm。2）顶板（底板）内线管、线盒预埋线盒安装：在顶板模板完成时，根据图纸设计要求，按不同系统、不同功能、不同回路认真定位线盒位置，为防止线盒堵塞，用封口胶把线盒口封好。进入线盒的管口用管堵封严。为防止线盒移位，线盒采用铁钉固定。为便于日后管线疏通，在施工时，在线盒分支位置标上线管走向标记。所有进盒线管均应带锁扣，进盒线管保证与盒垂直，保证管口平齐、光滑无毛刺，且锁扣与盒接触紧密，并做到一管一孔，没有线管进入的盒面上的敲落孔保证完好无损。线管安装：在底层板筋安装好后，及时进行线管的安装，线管必须以最近的线路进行敷设，且尽量减少线管上弯头的数量，以便管内穿线时减少阻力；当线管较长时，须按要求增设过线盒，KGB线管的弯曲半径应大于管外径的6倍，弯管过程中应采用专用弯管器，并保证用力均匀，以防止弯头上有折皱、裂纹等现象发生，多管敷设时，其弯曲半径的圆心一致，线管绑扎牢固，绑扎间距不大于1米，线管过梁时，应从梁主筋的下面穿过，并保持2公分的间距，以防受梁筋压而损坏线管，杜绝线管从梁主筋的上面穿过。强、弱电管平行敷设时其间距不小于200mm。引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。不同专业的配管用不同标记和图纸相符的编号，严防漏配。在浇砼时派专人守护...
