提取车间高支模方案---63米VIP免费

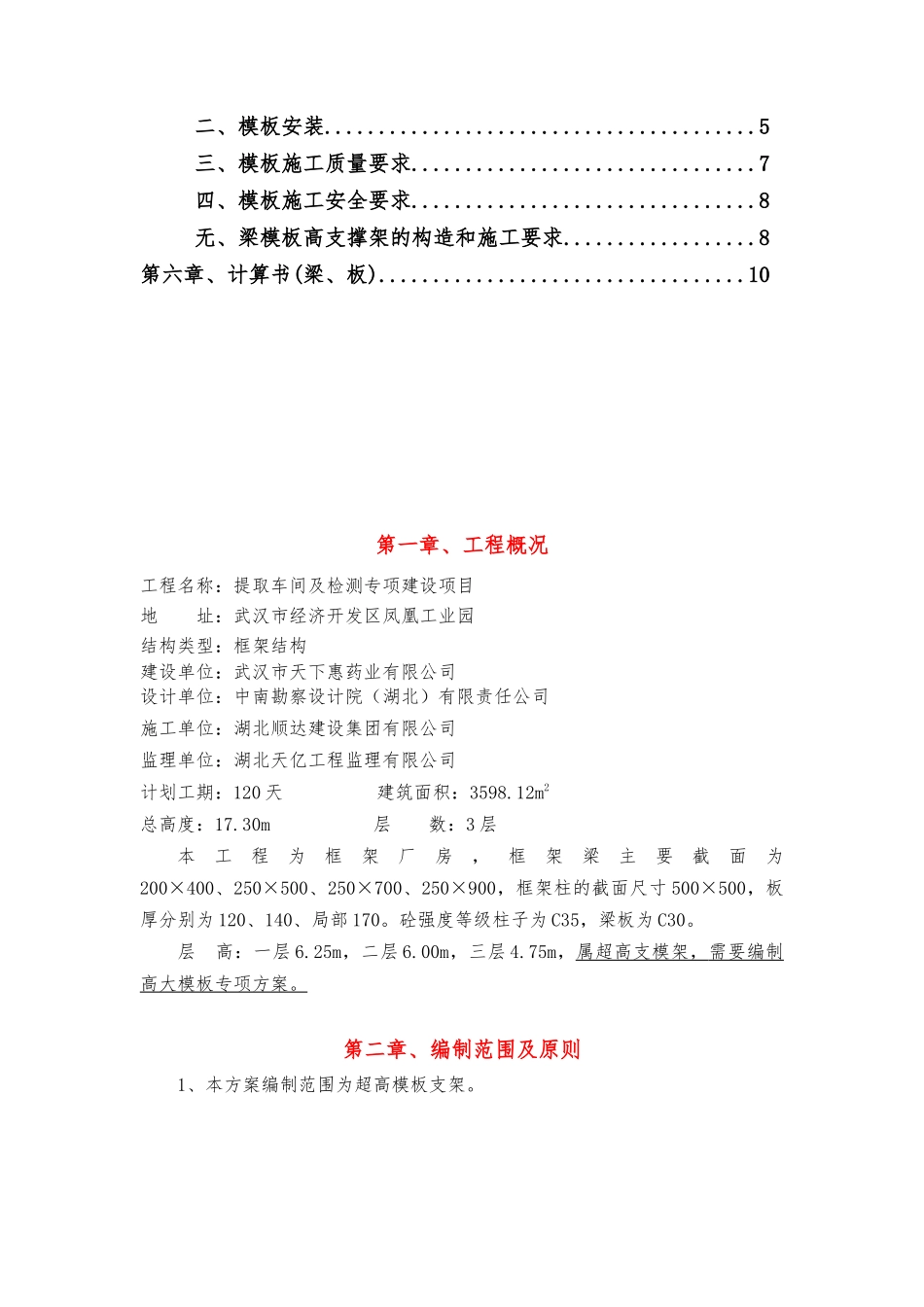

提取车间及检测中心建设项目高支模施工方案编制单位：湖北顺达建设集团有限公司编制日期：二0一六年三月施工组织设计方案审批表工程名称：提取车间及检测中心项目致：湖北天亿工程监理有限公司（监理单位）我方已根据施工规范的有关规定完成了提取车间及检测中心建设项目高支模专项方案的编制，并经我单位上级技术负责人审查批准，请予审查。承包单位（章）：项目经理：技术负责人：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：建设单位审核意见：建设单位（章）：工程部负责人：日期：目录第一章、工程概况.......................................1第二章、编制范围及原则.................................1第三章、编制依据.......................................1第四章、设计理念及材料要求..............................2第五章、施工部署、方案...................................4一、组织设置及准备..................................4二、模板安装........................................5三、模板施工质量要求................................7四、模板施工安全要求................................8无、梁模板高支撑架的构造和施工要求..................8第六章、计算书(梁、板)..................................10第一章、工程概况工程名称：提取车间及检测专项建设项目地址：武汉市经济开发区凤凰工业园结构类型：框架结构建设单位：武汉市天下惠药业有限公司设计单位：中南勘察设计院（湖北）有限责任公司施工单位：湖北顺达建设集团有限公司监理单位：湖北天亿工程监理有限公司计划工期：120天建筑面积：3598.12m2总高度：17.30m层数：3层本工程为框架厂房，框架梁主要截面为200×400、250×500、250×700、250×900，框架柱的截面尺寸500×500，板厚分别为120、140、局部170。砼强度等级柱子为C35，梁板为C30。层高：一层6.25m，二层6.00m，三层4.75m，属超高支模架，需要编制高大模板专项方案。第二章、编制范围及原则1、本方案编制范围为超高模板支架。2、本施工方案编制将遵循四项基本原则，即一是符合性原则；二是先进性原则，三是合理性原则，四是符合工程质量、工期要求及安全生产、文明施工要求的原则。第三章、编制依据1、建质【2009】87号文件2、《建筑结构荷载规范》（GB50009-2012）3、《混凝土结构设计规范》（GB50010-2011）4、《建筑施工计算手册》江正荣著5、《建筑施工手册》第四版6、《建筑施工脚手架实用手册》杜荣军著7、《钢结构设计规范》（GB50017-2014）8、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；9、《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006；10、《扣件式建筑脚手架用钢管》DB33/588-2005；11、《建筑施工模板安全技术规范》JGJ162-2011；12、《建筑施工高处作业安全技术规范》（JGJ80－91）13、《混凝土结构工程施工质量验收规范》（GB50204-2015）14、《建筑工程施工质量验收统一标准》（GB50300-2013）15、建设工程安全生产管理条例16、建筑施工安全检查标准（JGJ59-2011）17、本工程的设计图纸、岩土工程勘察报告、施工组织设计第四章、设计理念及材料要求一、支撑体系的设计理念在保障安全可靠的前提下，梁与板整体支撑体系设计的一般原则是：立杆步距要一致，便于统一搭设；立杆纵或横距一致，便于立杆有一侧纵横向水平杆件拉通设置；构造要求规范设置，保证整体稳定性和满足计算前提条件。根据我公司当前模板工程工艺水平，结合设计要求和现场条件，决定采用扣件式钢管架作为本模板工程的支撑体系。考虑到本工程为全现浇框架结构，因此模板材料大量采用胶合板模板。胶合板模板具有不收缩、不翘曲、不开裂、均质、接缝少、周转率高、加工方便等优点。模板支撑及加固系统：采用40×80mm方木、φ48×3.0钢管、可调节顶托、φ12对拉螺栓等。支模材料：采用40×80㎜方木、18㎜木胶合板及Φ48×3.0扣件式钢管。二、材料要求搭设模板支架用的钢管、扣件，使用前必须进行抽样检测，抽检的数量按有关规定执行。...
