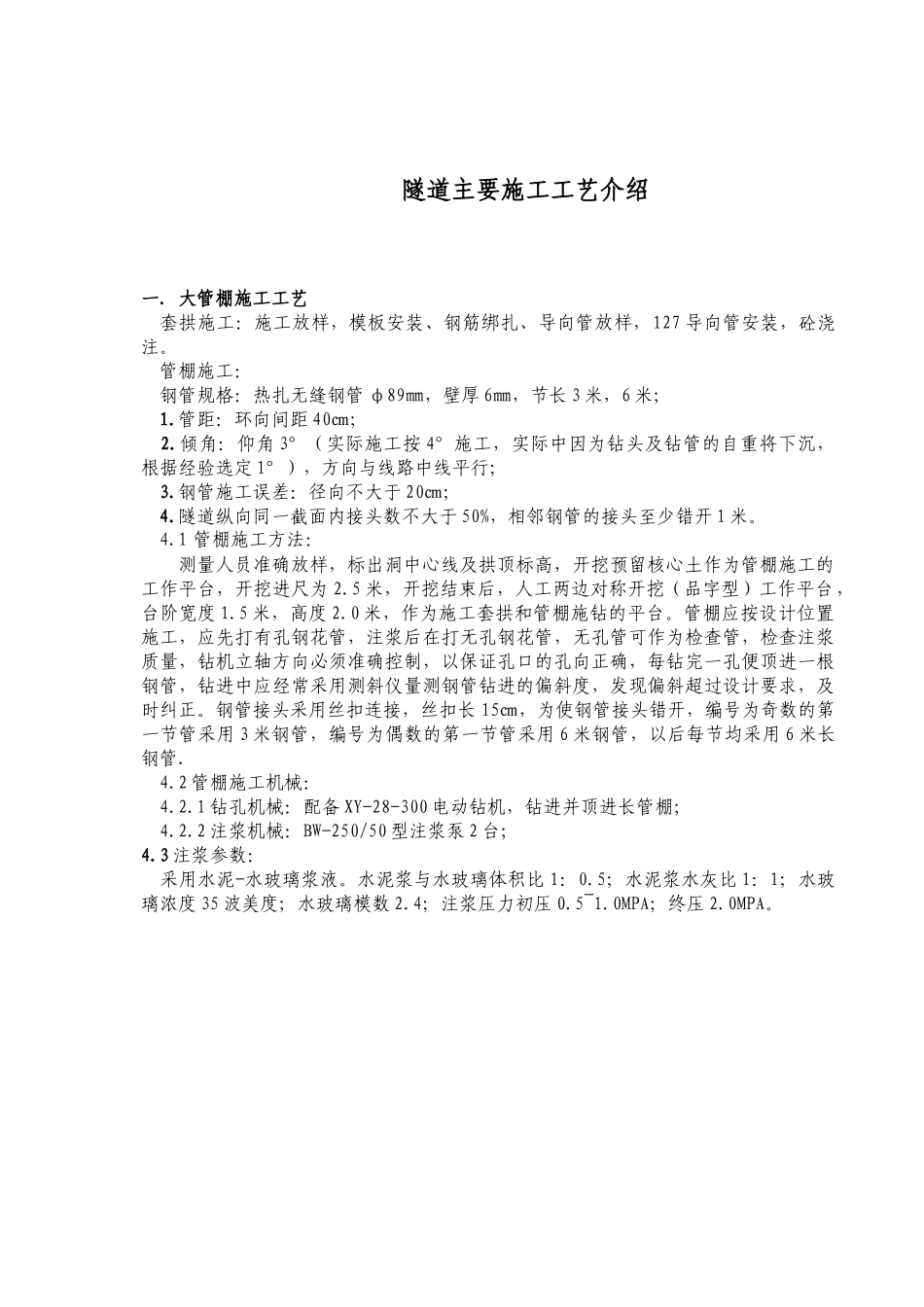

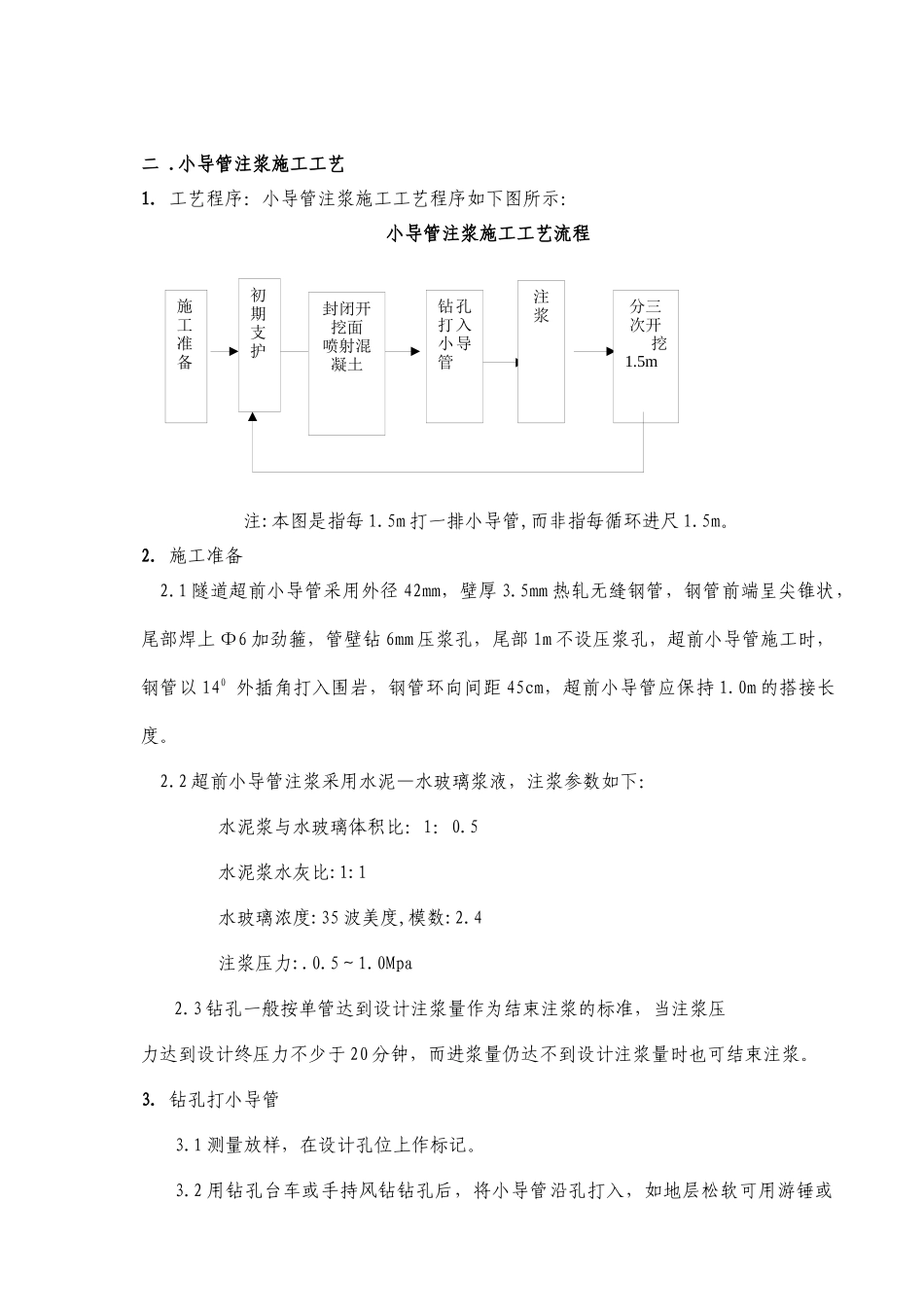

隧道主要施工工艺介绍一．大管棚施工工艺套拱施工：施工放样，模板安装、钢筋绑扎、导向管放样，127导向管安装，砼浇注。管棚施工：钢管规格：热扎无缝钢管φ89㎜，壁厚6㎜，节长3米，6米；1.管距：环向间距40㎝；2.倾角：仰角3°（实际施工按4°施工，实际中因为钻头及钻管的自重将下沉，根据经验选定1°），方向与线路中线平行；3.钢管施工误差：径向不大于20㎝；4.隧道纵向同一截面内接头数不大于50%，相邻钢管的接头至少错开1米。4.1管棚施工方法：测量人员准确放样，标出洞中心线及拱顶标高，开挖预留核心土作为管棚施工的工作平台，开挖进尺为2.5米，开挖结束后，人工两边对称开挖（品字型）工作平台，台阶宽度1.5米，高度2.0米，作为施工套拱和管棚施钻的平台。管棚应按设计位置施工，应先打有孔钢花管，注浆后在打无孔钢花管，无孔管可作为检查管，检查注浆质量，钻机立轴方向必须准确控制，以保证孔口的孔向正确，每钻完一孔便顶进一根钢管，钻进中应经常采用测斜仪量测钢管钻进的偏斜度，发现偏斜超过设计要求，及时纠正。钢管接头采用丝扣连接，丝扣长15㎝，为使钢管接头错开，编号为奇数的第一节管采用3米钢管，编号为偶数的第一节管采用6米钢管，以后每节均采用6米长钢管.4.2管棚施工机械：4.2.1钻孔机械：配备XY-28-300电动钻机，钻进并顶进长管棚；4.2.2注浆机械：BW-250/50型注浆泵2台；4.3注浆参数：采用水泥-水玻璃浆液。水泥浆与水玻璃体积比1：0.5；水泥浆水灰比1：1；水玻璃浓度35波美度；水玻璃模数2.4；注浆压力初压0.5~1.0MPA；终压2.0MPA。二.小导管注浆施工工艺1.工艺程序：小导管注浆施工工艺程序如下图所示：小导管注浆施工工艺流程注:本图是指每1.5m打一排小导管,而非指每循环进尺1.5m。2.施工准备2.1隧道超前小导管采用外径42mm，壁厚3.5mm热轧无缝钢管，钢管前端呈尖锥状，尾部焊上Ф6加劲箍，管壁钻6mm压浆孔，尾部1m不设压浆孔，超前小导管施工时，钢管以140外插角打入围岩，钢管环向间距45cm，超前小导管应保持1.0m的搭接长度。2.2超前小导管注浆采用水泥—水玻璃浆液，注浆参数如下：水泥浆与水玻璃体积比：1：0.5水泥浆水灰比:1:1水玻璃浓度:35波美度,模数:2.4注浆压力:.0.5～1.0Mpa2.3钻孔一般按单管达到设计注浆量作为结束注浆的标准，当注浆压力达到设计终压力不少于20分钟，而进浆量仍达不到设计注浆量时也可结束注浆。3.钻孔打小导管3.1测量放样，在设计孔位上作标记。3.2用钻孔台车或手持风钻钻孔后，将小导管沿孔打入，如地层松软可用游锤或施工准备初期支护钻孔打入小导管分三次开挖1.5m封闭开挖面喷射混凝土注浆钻孔台车或手持风钻直接将小导管打入。4.注浆注浆前先喷砼封闭掌子面以防漏浆，清理干净钢管内积杂物，然后再注浆。注浆顺序由下向上。注浆时将两种不同的浆液分放在两个容器内，使用双液注浆泵按配合比分别吸入两种浆液在混合器混合后注入浆管。5.注浆异常现象的处理5.1注浆过程中，如发生串浆（浆液从其他孔流出）现象时，应将串浆孔及时堵塞，轮到该管注浆时再拔下堵塞物，用铁丝或细钢筋将管内杂物清除并用高压风或水冲洗（拔塞后向外流浆的注浆管不必进行此工序），然后再注浆。另在发生串浆时，如果有多台注浆机的条件下应同时注浆。5.2如注浆压力突然升高，则关停水玻璃泵，进行单液注浆或注清水，待泵压正常时，再进行双液注浆。5.3当注浆时进浆量很大，压力长时间不升高，则应调整注浆浆液浓度及配合比，缩短凝胶时间，进行小泵量低压力注浆或间歇式注浆，使浆液在裂隙中有相对停留时间，以便凝胶，但停留时间不能超过混合浆的凝胶时间。6.主要机具设备主要机具设备见下表：小导管注浆施工的主要机具设备序号机具名称规格数量备注1手持风钻1钻孔打管2游锤自制1打管3吹风管Ф20钢管1吹孔4注浆泵BW-2502注浆5拌和机2拌水泥浆6混合器自制17注浆嘴1注浆用8注浆桶29波美表310量杯211水桶312胶管高压管13木尺计量注浆量附注：注浆嘴钢管外径应略小于导管内径；混合器是一种联接两根进浆管与出浆管的三通管路并与阀门配套的工地自制设备。7.质量标准及安全措施7.1导管应在开挖轮廓线上按设计位置及角度打入，孔位误差控...
