地铁机电设备安装工艺VIP免费

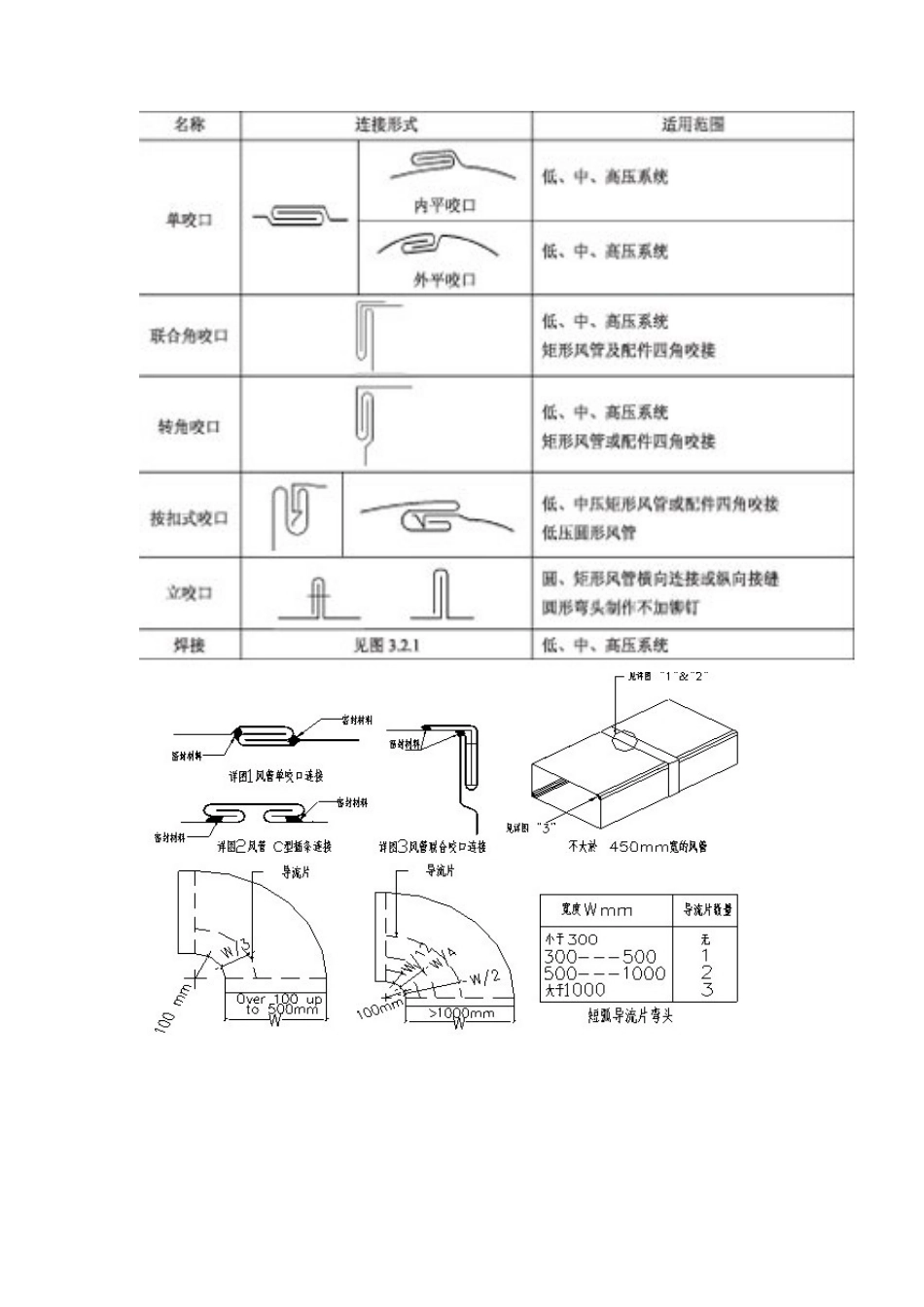

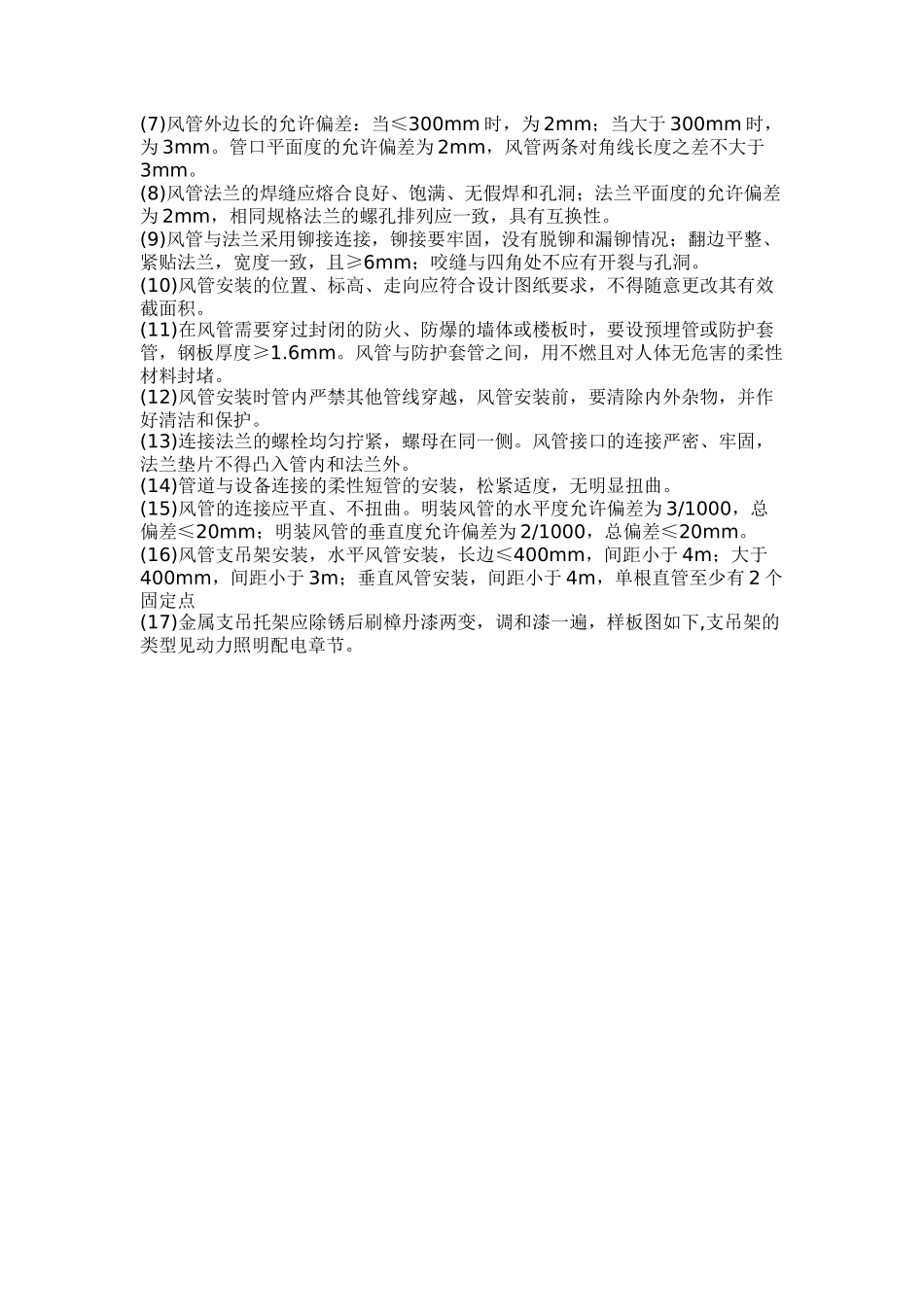

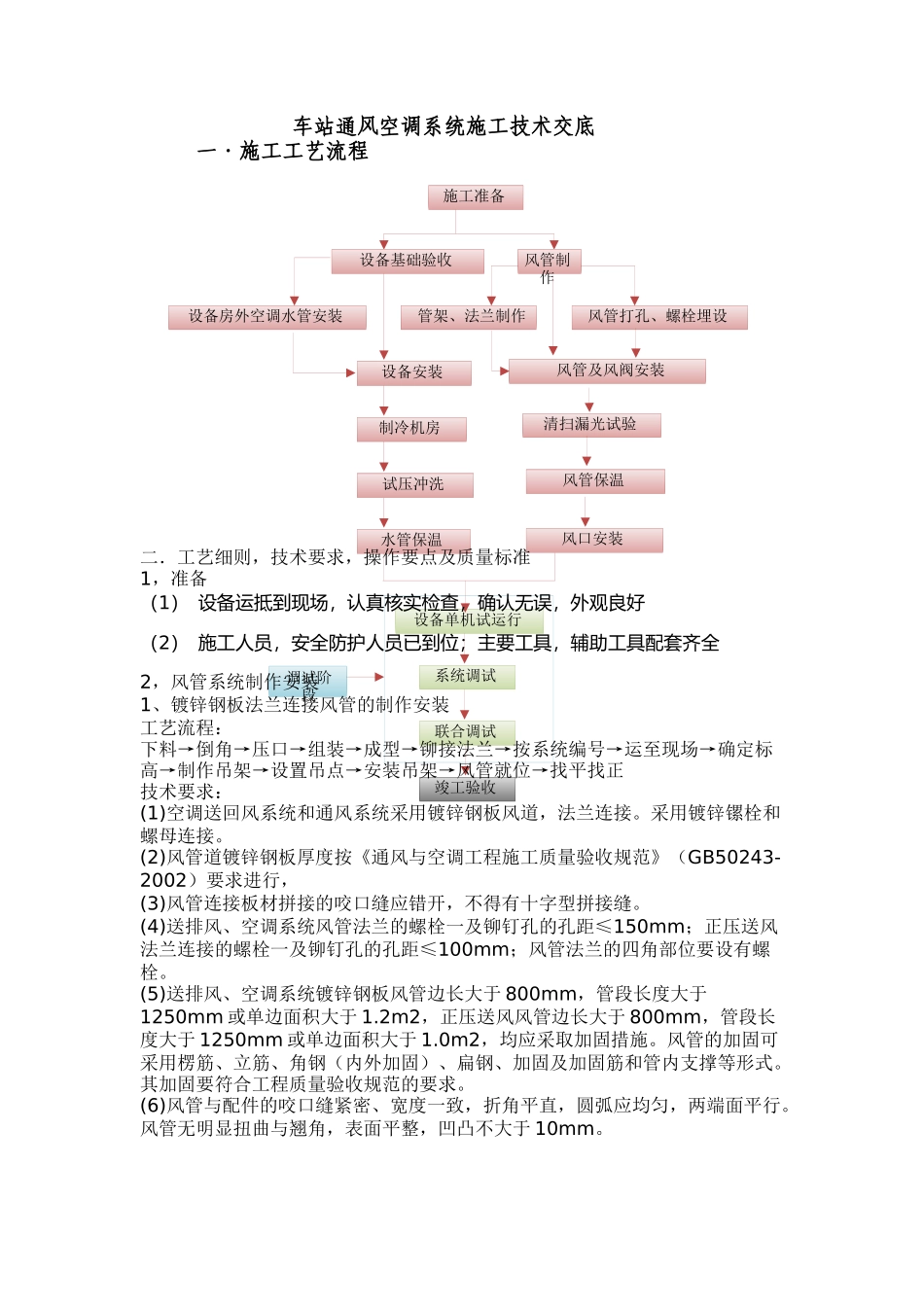

管架、法兰制作水管保温风口安装设备单机试运行系统调试联合调试竣工验收风管保温清扫漏光试验风管及风阀安装试压冲洗制冷机房设备安装施工准备风管制作设备基础验收风管打孔、螺栓埋设设备房外空调水管安装调试阶段车站通风空调系统施工技术交底一·施工工艺流程二．工艺细则，技术要求，操作要点及质量标准1，准备（1）设备运抵到现场，认真核实检查，确认无误，外观良好（2）施工人员，安全防护人员已到位；主要工具，辅助工具配套齐全2，风管系统制作安装1、镀锌钢板法兰连接风管的制作安装工艺流程：下料→倒角→压口→组装→成型→铆接法兰→按系统编号→运至现场→确定标高→制作吊架→设置吊点→安装吊架→风管就位→找平找正技术要求：(1)空调送回风系统和通风系统采用镀锌钢板风道，法兰连接。采用镀锌镙栓和螺母连接。(2)风管道镀锌钢板厚度按《通风与空调工程施工质量验收规范》（GB50243-2002）要求进行，(3)风管连接板材拼接的咬口缝应错开，不得有十字型拼接缝。(4)送排风、空调系统风管法兰的螺栓一及铆钉孔的孔距≤150mm；正压送风法兰连接的螺栓一及铆钉孔的孔距≤100mm；风管法兰的四角部位要设有螺栓。(5)送排风、空调系统镀锌钢板风管边长大于800mm，管段长度大于1250mm或单边面积大于1.2m2，正压送风风管边长大于800mm，管段长度大于1250mm或单边面积大于1.0m2，均应采取加固措施。风管的加固可采用楞筋、立筋、角钢（内外加固）、扁钢、加固及加固筋和管内支撑等形式。其加固要符合工程质量验收规范的要求。(6)风管与配件的咬口缝紧密、宽度一致，折角平直，圆弧应均匀，两端面平行。风管无明显扭曲与翘角，表面平整，凹凸不大于10mm。(7)风管外边长的允许偏差：当≤300mm时，为2mm；当大于300mm时，为3mm。管口平面度的允许偏差为2mm，风管两条对角线长度之差不大于3mm。(8)风管法兰的焊缝应熔合良好、饱满、无假焊和孔洞；法兰平面度的允许偏差为2mm，相同规格法兰的螺孔排列应一致，具有互换性。(9)风管与法兰采用铆接连接，铆接要牢固，没有脱铆和漏铆情况；翻边平整、紧贴法兰，宽度一致，且≥6mm；咬缝与四角处不应有开裂与孔洞。(10)风管安装的位置、标高、走向应符合设计图纸要求，不得随意更改其有效截面积。(11)在风管需要穿过封闭的防火、防爆的墙体或楼板时，要设预埋管或防护套管，钢板厚度≥1.6mm。风管与防护套管之间，用不燃且对人体无危害的柔性材料封堵。(12)风管安装时管内严禁其他管线穿越，风管安装前，要清除内外杂物，并作好清洁和保护。(13)连接法兰的螺栓均匀拧紧，螺母在同一侧。风管接口的连接严密、牢固，法兰垫片不得凸入管内和法兰外。(14)管道与设备连接的柔性短管的安装，松紧适度，无明显扭曲。(15)风管的连接应平直、不扭曲。明装风管的水平度允许偏差为3/1000，总偏差≤20mm；明装风管的垂直度允许偏差为2/1000，总偏差≤20mm。(16)风管支吊架安装，水平风管安装，长边≤400mm，间距小于4m；大于400mm，间距小于3m；垂直风管安装，间距小于4m，单根直管至少有2个固定点(17)金属支吊托架应除锈后刷樟丹漆两变，调和漆一遍，样板图如下,支吊架的类型见动力照明配电章节。2、风系统部件安装工艺流程：确定位置→测量标高→制作吊架→设置吊点→安装吊架→法兰对接→找平找正→检验技术要求：(1)各类部件的安装应按照设计施工图纸要求进行，数量、位置、规格、型号、参数、尺寸等要符合设计要求。(2)安装的阀体、消音器、罩体、风口等部件应检查调节装置是否灵活，消音片、油漆层有无损伤。(3)各类风阀安装在便于操作及检修的部位，安装后的手动或电动操作装置应灵活、可靠，阀板关闭应保持严密。(4)防火阀、排烟阀、排烟口的安装方向正确，防火分区隔墙两侧的防火阀，距墙表面距离≤200mm。防火阀大边长大于等于630mm时，宜设单独的支吊架。(5)排烟阀、排烟口及手控装置（包括预埋套管）的位置应符合设计要求。预埋套管不得有死弯及瘪陷。(6)消音器安装必须牢固，位置、标高和走向应符合设计和施工规范要求，方向正确，操作方便，需单独设置支架。(7)风口与风管的连接应严密、牢固；边框与建筑装饰面贴实，外表面应平整不...
