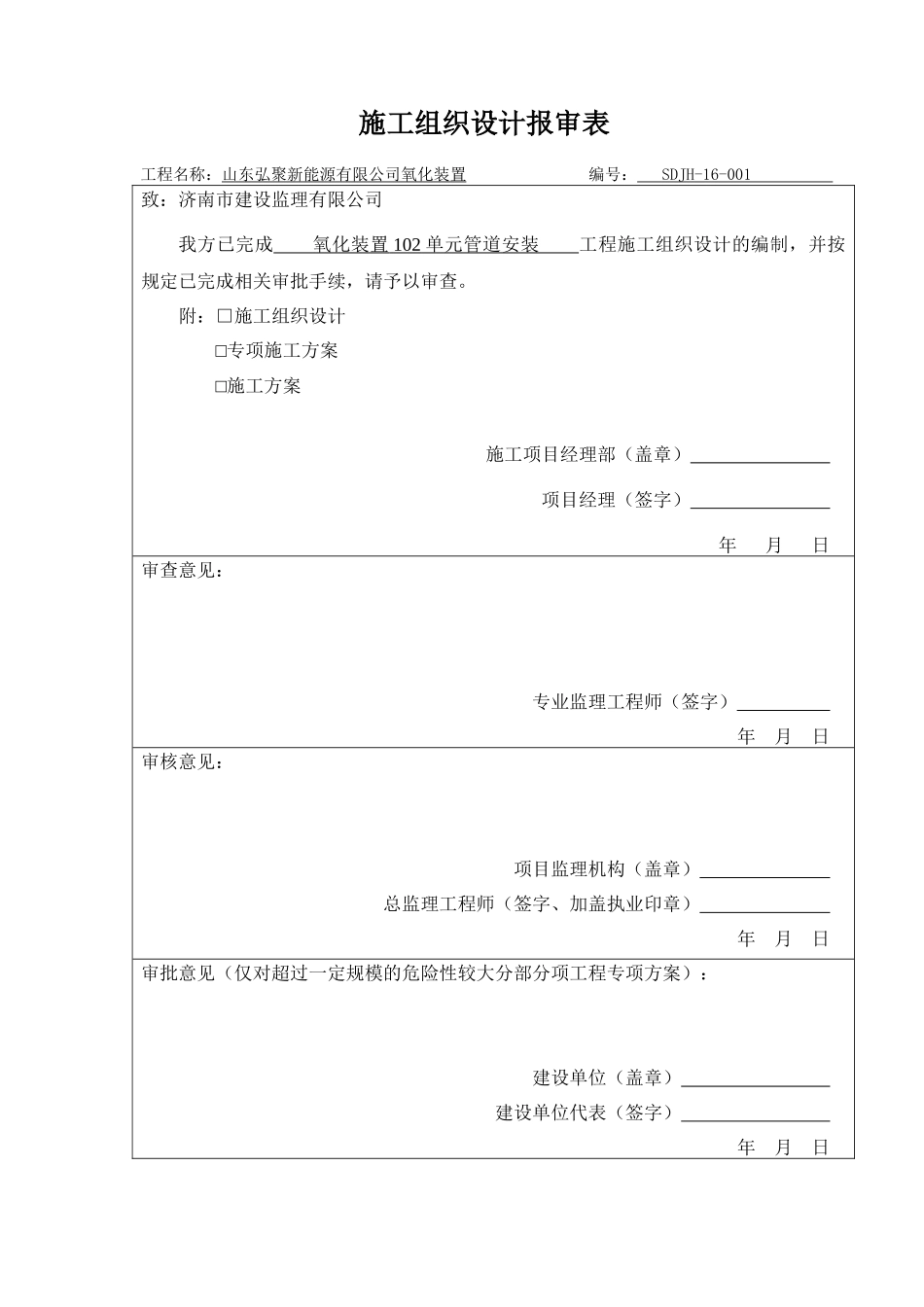

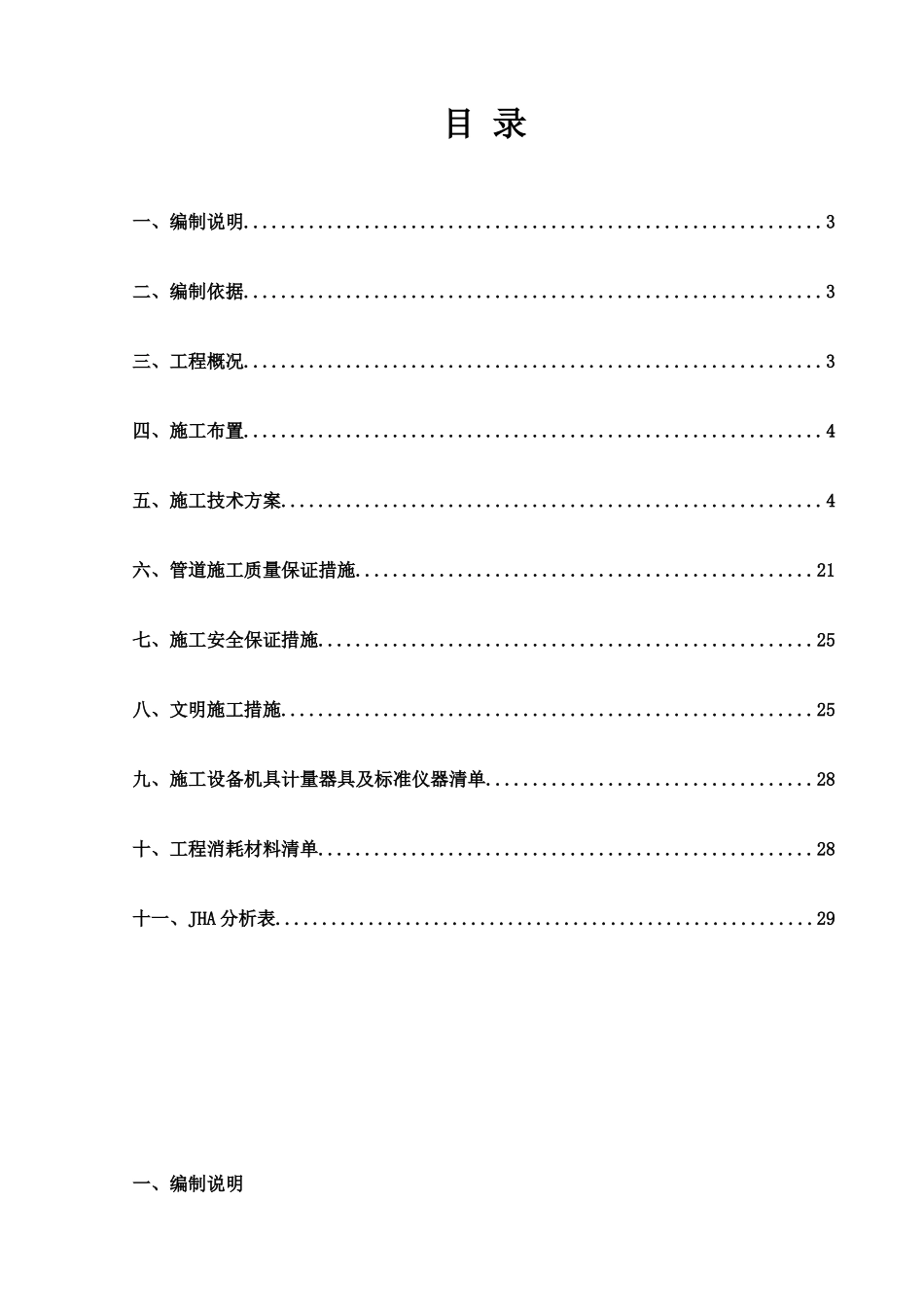

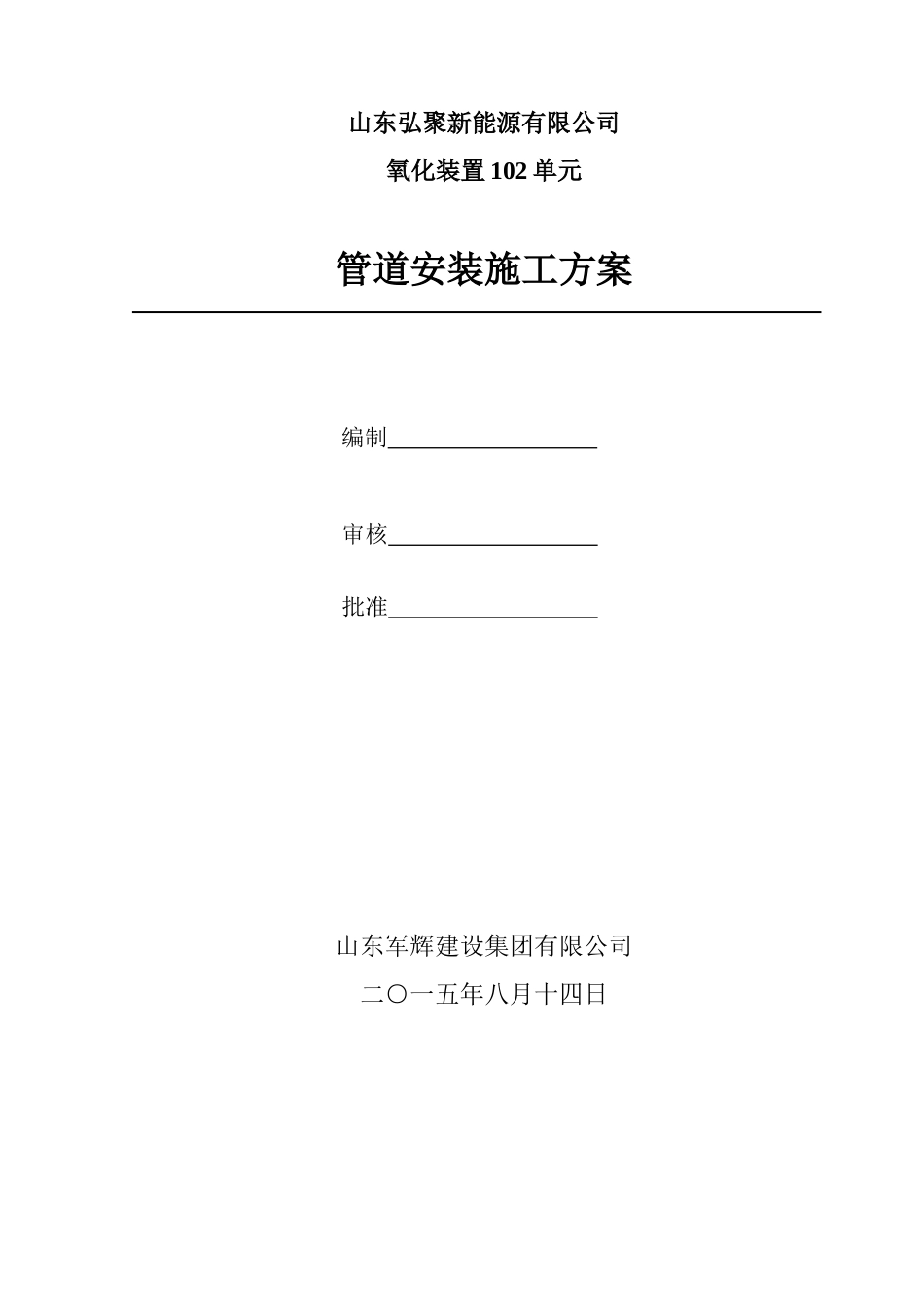

施工组织设计报审表工程名称:山东弘聚新能源有限公司氧化装置编号:SDJH-16-001致:济南市建设监理有限公司我方已完成氧化装置102单元管道安装工程施工组织设计的编制,并按规定已完成相关审批手续,请予以审查。附:□施工组织设计□专项施工方案□施工方案施工项目经理部(盖章)项目经理(签字)年月日审查意见:专业监理工程师(签字)年月日审核意见:项目监理机构(盖章)总监理工程师(签字、加盖执业印章)年月日审批意见(仅对超过一定规模的危险性较大分部分项工程专项方案):建设单位(盖章)建设单位代表(签字)年月日山东弘聚新能源有限公司氧化装置102单元管道安装施工方案编制审核批准山东军辉建设集团有限公司二○一五年八月十四日目录一、编制说明..............................................................3二、编制依据..............................................................3三、工程概况..............................................................3四、施工布置..............................................................4五、施工技术方案..........................................................4六、管道施工质量保证措施.................................................21七、施工安全保证措施.....................................................25八、文明施工措施.........................................................25九、施工设备机具计量器具及标准仪器清单...................................28十、工程消耗材料清单.....................................................28十一、JHA分析表..........................................................29一、编制说明为保证高效、优质、安全的完成氧化装置102单元工艺管道施工,本施工方案根据合同要求以及结合设计图纸编制而成。在编制过程中我们对氧化项目的工程概况、施工工艺,劳动力计划、施工机具安排,不同材质管道的施工方法、工程质量控制措施、安全保证措施、文明施工和环境保护措施等诸多因素进行了考虑,以突出该施工方案的的科学性和可行性二、编制依据工程施工合同;天津市化工设计院工艺管道专业设计图纸;业主及天津市化工设计院公司发布的质量管理程序文件和HSE管理程序文件;国家及行业现行的有关标准、规范:《现场设备、工业管道焊接工程施工规范》(GB50236-2011);《工业金属管道工程施工质量验收规范》(GB50184-2011);《现场设备、工业管道焊接工程施工质量验收规范》(GB50683-2011);《工业金属管道工程施工规范》(GB50235-2010);《石油化工金属管道工程施工质量验收规范》(GB50517-2010)《化工装置用奥氏体不锈钢大口径焊接钢管技术要求》(HG20537.4-1992)《石油化工铬镍不锈钢、铁镍合金和镍合金焊接规程》(SH/T3523-2009)《石油化工有毒、可燃介质钢制管道工程施工及验收规范》(SH3501-2011)《石油化工低温钢焊接规程》(SH/T3525-2015)《石油化工钢制管道工程施工工艺标准》(SH/T3517-2001)《石油化工铬钼耐热钢焊接规程》(SH/T3520-2004)三、工程概况3.1工程描述工程名称:山东弘聚新能源有限公司氧化装置102单元工艺管道安装工程建设单位:山东弘聚新能源有限公司施工单位:山东军辉建设集团有限公司监理单位:济南石油化工设计院工程内容:氧化装置工艺管道安装3.2工程特点及工作量:本工程原施工单位为省三安,现改由我单位施工。具体安装数量不明。工程只有平面布置图没有单线图,且前期施工单位由于材料不到位造成安装出现东拉西剩现象,造成施工难度大、工程材料现找现用等情况。工程所有主材甲供。本工程工艺管道工作量较大,主要为氮气、正丁烷、高压蒸汽、中压蒸汽、低压蒸汽、循环水、锅炉水、粗顺酐气等系统操作压力大,温度高,系统采用的管道材质多,如20#、20G、304、15CrMo等多种,且本工程施工场地面积狭小、施工环境恶劣、预制与吊装难度高,工作量大工期紧,所以应合理的安排施工顺序。四、施工布置4.1施工总体原则氧化装置102单元根据目前实际情况,先核对...
