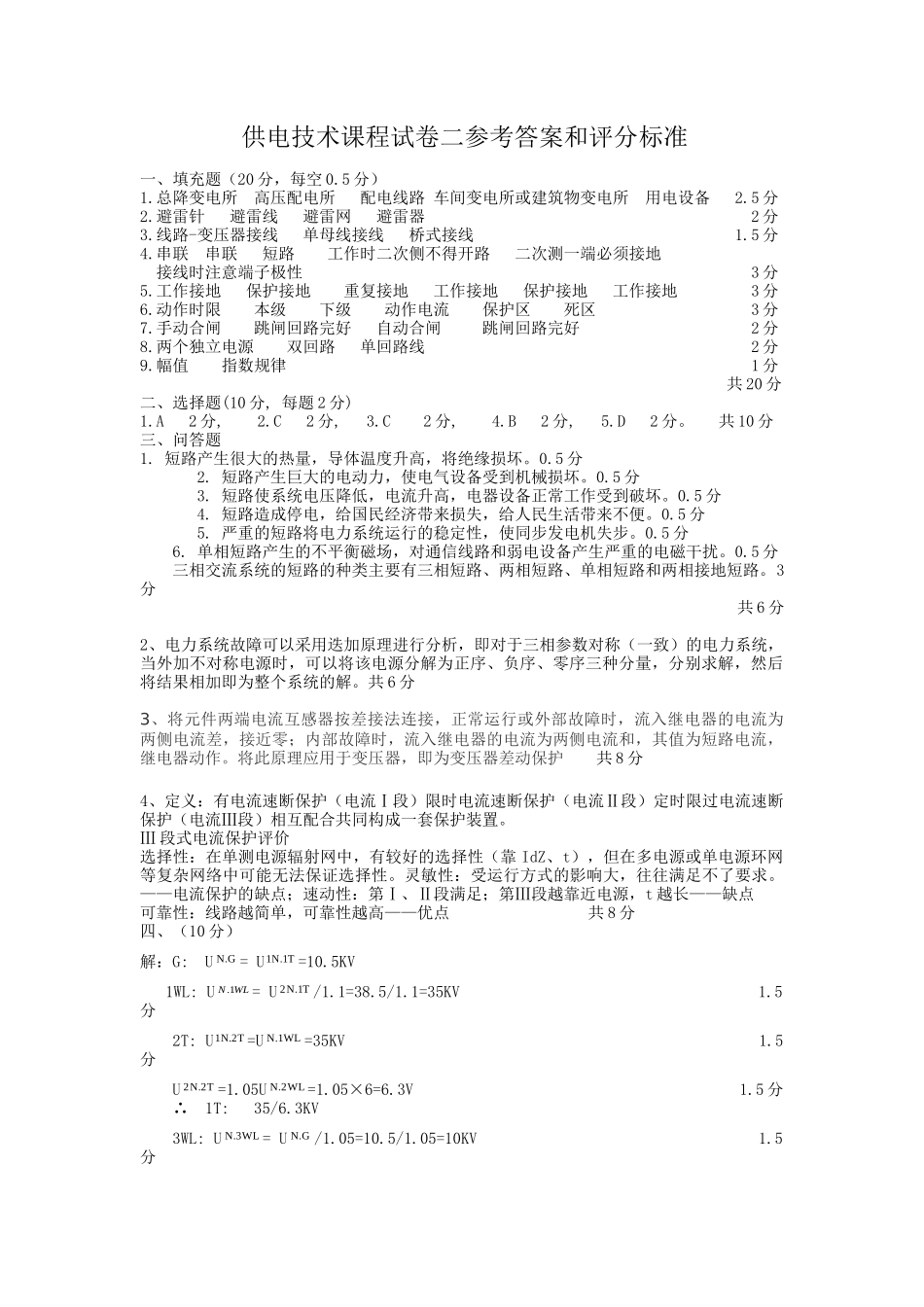

供电技术课程试卷二参考答案和评分标准一、填充题（20分，每空0.5分）1.总降变电所高压配电所配电线路车间变电所或建筑物变电所用电设备2.5分2.避雷针避雷线避雷网避雷器2分3.线路-变压器接线单母线接线桥式接线1.5分4.串联串联短路工作时二次侧不得开路二次测一端必须接地接线时注意端子极性3分5.工作接地保护接地重复接地工作接地保护接地工作接地3分6.动作时限本级下级动作电流保护区死区3分7.手动合闸跳闸回路完好自动合闸跳闸回路完好2分8.两个独立电源双回路单回路线2分9.幅值指数规律1分共20分二、选择题(10分,每题2分)1.A2分,2.C2分,3.C2分,4.B2分,5.D2分。共10分三、问答题1.短路产生很大的热量，导体温度升高，将绝缘损坏。0.5分2.短路产生巨大的电动力，使电气设备受到机械损坏。0.5分3.短路使系统电压降低，电流升高，电器设备正常工作受到破坏。0.5分4.短路造成停电，给国民经济带来损失，给人民生活带来不便。0.5分5.严重的短路将电力系统运行的稳定性，使同步发电机失步。0.5分6.单相短路产生的不平衡磁场，对通信线路和弱电设备产生严重的电磁干扰。0.5分三相交流系统的短路的种类主要有三相短路、两相短路、单相短路和两相接地短路。3分共6分2、电力系统故障可以采用迭加原理进行分析，即对于三相参数对称（一致）的电力系统，当外加不对称电源时，可以将该电源分解为正序、负序、零序三种分量，分别求解，然后将结果相加即为整个系统的解。共6分3、将元件两端电流互感器按差接法连接，正常运行或外部故障时，流入继电器的电流为两侧电流差，接近零；内部故障时，流入继电器的电流为两侧电流和，其值为短路电流，继电器动作。将此原理应用于变压器，即为变压器差动保护共8分4、定义：有电流速断保护（电流Ⅰ段）限时电流速断保护（电流Ⅱ段）定时限过电流速断保护（电流Ⅲ段）相互配合共同构成一套保护装置。Ⅲ段式电流保护评价选择性：在单测电源辐射网中，有较好的选择性（靠IdZ、t），但在多电源或单电源环网等复杂网络中可能无法保证选择性。灵敏性：受运行方式的影响大，往往满足不了要求。——电流保护的缺点；速动性：第Ⅰ、Ⅱ段满足；第Ⅲ段越靠近电源，t越长——缺点可靠性：线路越简单，可靠性越高——优点共8分四、（10分）解：G:U=U=10.5KV1WL:U=U/1.1=38.5/1.1=35KV1.5分2T:U=U=35KV1.5分U=1.05U=1.05×6=6.3V1.5分∴1T:35/6.3KV3WL:U=U/1.05=10.5/1.05=10KV1.5分G.NT1.N1WLN1.T1.N2T2.N1WL1.NT2.N2WL2.NWL3.NG.N3T:U=U=10kV1.5分U=1.05U=1.05×（0.38/0.22）=0.4/0.23KV1.5分∴3T:10/0.4/0.23KV共10分五、(10分)解:查表可得，Kd=0.16~0.2(取0.2计算)，cosФ=0.15,tgФ=1.73。2.5分根据公式得：PC=KdPe=0.2×120=24(KW)2.5分QC=PCtgФ=24×1.73=41.52(kvar)2.5分Sc=Pc/cosφ=24/0.5=48(kVA)2.5分六、(7分)（1）P2分Q2分（2）cos3分七、(15分)解：等值电路1分取S=100MVA（1分）,U=37KV（1分）,U=10.5KV（1分）1T:X===1.051分WL:X=Xl=0.4=0.3511分2T:X===2.9171分X=X+X+X=1.05+0.351+2.917=4.3181分I=1/X=1/4.318=0.2321分I===5.5KA1分I=I0.232×5.5=1.274KA1分S=IS=0.232×100=23.2MVA1分T3.N1WL3.NTN3.1WL4.NaVKWTWa24.9138760108004KVARtWrav09.7998760107004av75.0)800700(11)(1122arWWd1d2d1NddSSU100%101001005.10202ddUS237100123NddSSU100%4.21001007k123kkdddUS35.103100KTdKIkKd
