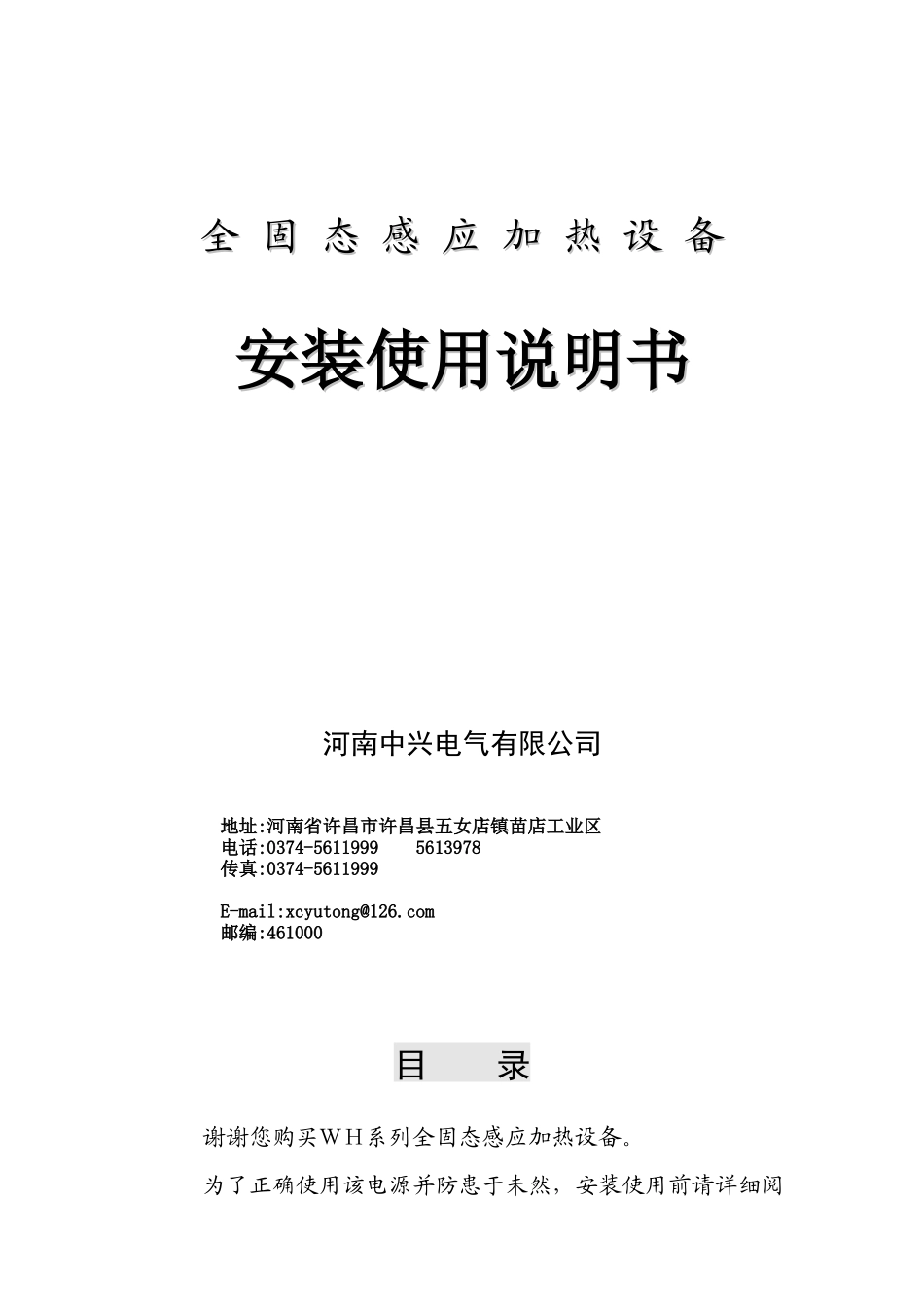

WH系列全固态感应加热设备安装说明书VIP免费

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料全固态感应加热设备全固态感应加热设备安装使用说明书安装使用说明书河南中兴电气有限公司地址:河南省许昌市许昌县五女店镇苗店工业区电话:0374-56119995613978传真:0374-5611999E-mail:xcyutong@126.com邮编:461000目录谢谢您购买ＷＨ系列全固态感应加热设备。为了正确使用该电源并防患于未然，安装使用前请详细阅读本说明书，并妥善保管以备查阅。ＷＨ系列全固态感应加热设备一、安装前准备二、安装方法三、开机及使用操作四、使用注意事项五、故障及排除方法六、技术参数七、电路原理框图八、设备装箱清单九、保修卡：表示需要特别注意的地方！一定谨慎操作！一、安装前准备１、认清面板功能面板功能表名称作用电源电压表显示直流电压振荡电流表在加热状态下，一般在0～800之间变化。停止状态下显示“0”。表示功率的大小和增减趋势。功率调节旋钮加热时，调节此旋钮，可调节功率，满足不同加热温度和速度的需要。水温报警灯灯亮，器件过流，水温过高。水压报警灯灯亮，冷却水的水压过低或断水。过流报警灯灯亮，温度过高，感应器匝间短路,立即停机检查。过压报警灯灯亮，电源电压超出规定范围。加热停止按下加热，松开停止。远控用来连接远控开关或脚踏开关，以实现远控操作。过流复位解除过流状态。电源开关控制电源的开关，按下接通，松开断开。２、电源要求及配线电源电压：电源输入电压的范围是：16KW———————单相：180~240V；36KW———————————————————————三相四线：320~420V50KW、80KW、120KW、160KW、260KW———————三相线：320~420V切勿接错，以免造成设备损坏。当电网电压超出范围时，请不要开机。电线:本系列产品属于大功率设备，用户在使用时应保证足够线径及接线可靠，以避免连接点因接触电阻大而发热严重。请参照下表选择电源线的规格。电源线为耐压500V，铜芯线。（表一）机器型号WH-VI-16365080120160260电源线相线mm210101625505095电源线零线mm21061010101010空气开关60A60A100A160A200A300A400A设备必须按要求可靠接地！三相线制供电的单位，机壳必须可靠接零。严禁把地线接在自来水管上。线路必须由专业人员按国家布线规则进行安装，供电电源末级必须加装相应的空气开关。不使用设备时必须切断供电电源。３、冷却水要求：设备内部及感应器必须通水冷却，并且确保水质清洁，以免阻塞冷却管道。如供水采用水泵抽水，请在水泵进水口安装过滤网，冷却水温度不能高于47℃，否则会导致设备报警，甚至过热损坏。具体要求须按表二配制。（表二）型号自吸泵配置软水管管径（内）mm水池体积（不小于）m3水泵功率KW扬程/压力（m/Mpa）WH-VI-160.5520~25/0.2~0.3103WH-VI-360.5520~25/0.2~0.310、254WH-VI-500.7520~25/0.2~0.3256WH-VI-801.1(三相)20~25/0.2~0.325、3210WH-VI-1201.1(三相)20~25/0.2~0.325、3215WH-VI-1601.1(三相)20~25/0.2~0.325、3215WH-VI-2601.1(三相)20~25/0.2~0.325、3215进水温度水质硬度导电率进水压力二、安装方法：前后面板都有明显标识：按标识安装即可。如有不清楚之处，请参阅下图安装。１、安装感应器：一体式直接连接在主控柜次极头上，分体式感应器应与变压器进行可靠连接并保证接触良好，变压器与感应器的接口处不能有漏水现象。２、冷却水的连接：进、出水管请按机箱标牌指示进行可靠连接，不能错接和有漏水现象，严禁机箱内积水。一旦有水溅洒到机箱内部应立即切断电源，进行烘干处理。３、接地：用6mm2以上的铜线，三相四线制供电单位，将机壳可靠接地，接地应符合电工规范。４、远控：脚踏开关与远控接口处连接即可。５、分体感应加热...
