电厂施工现场临时用电专项方案VIP免费

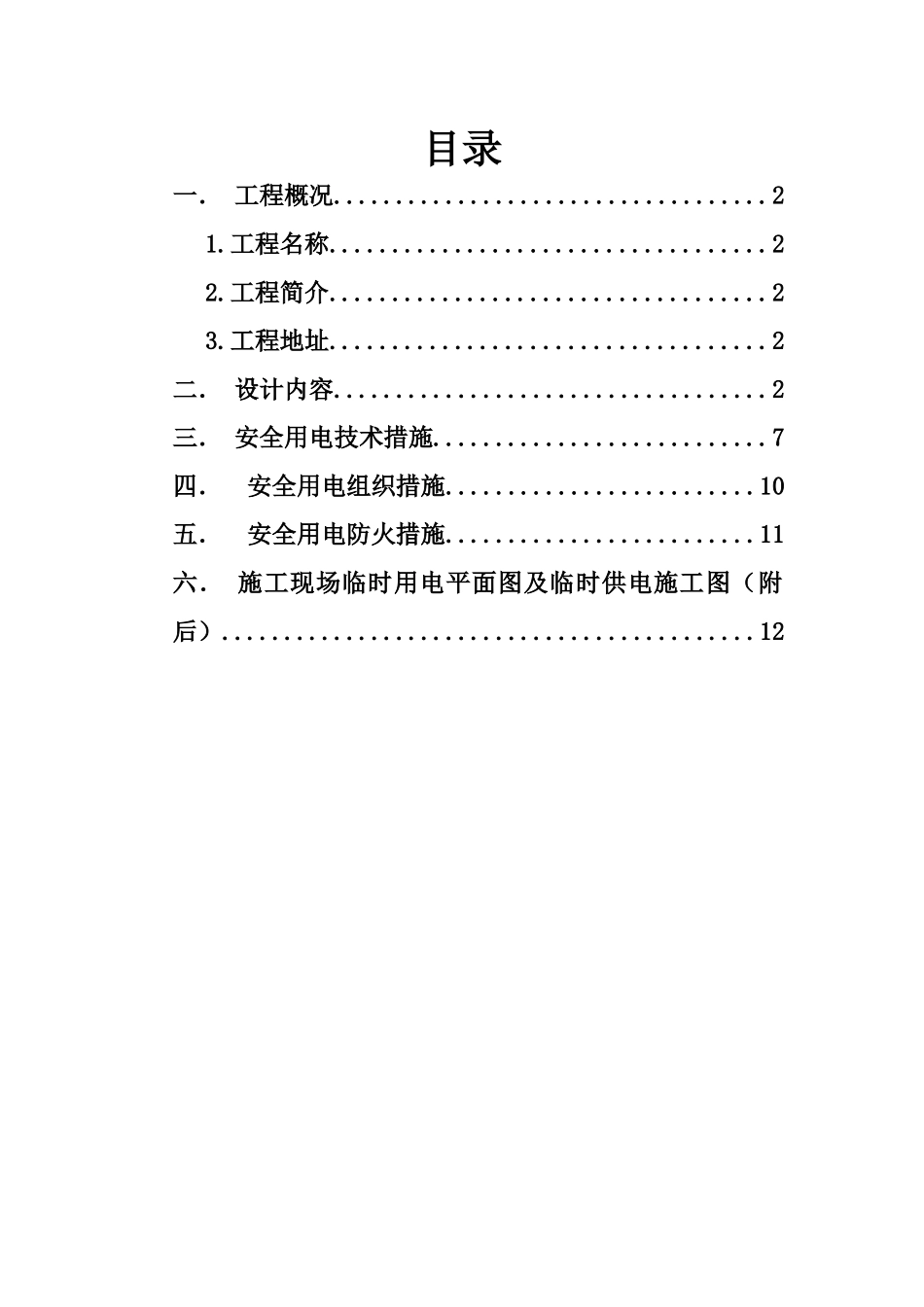

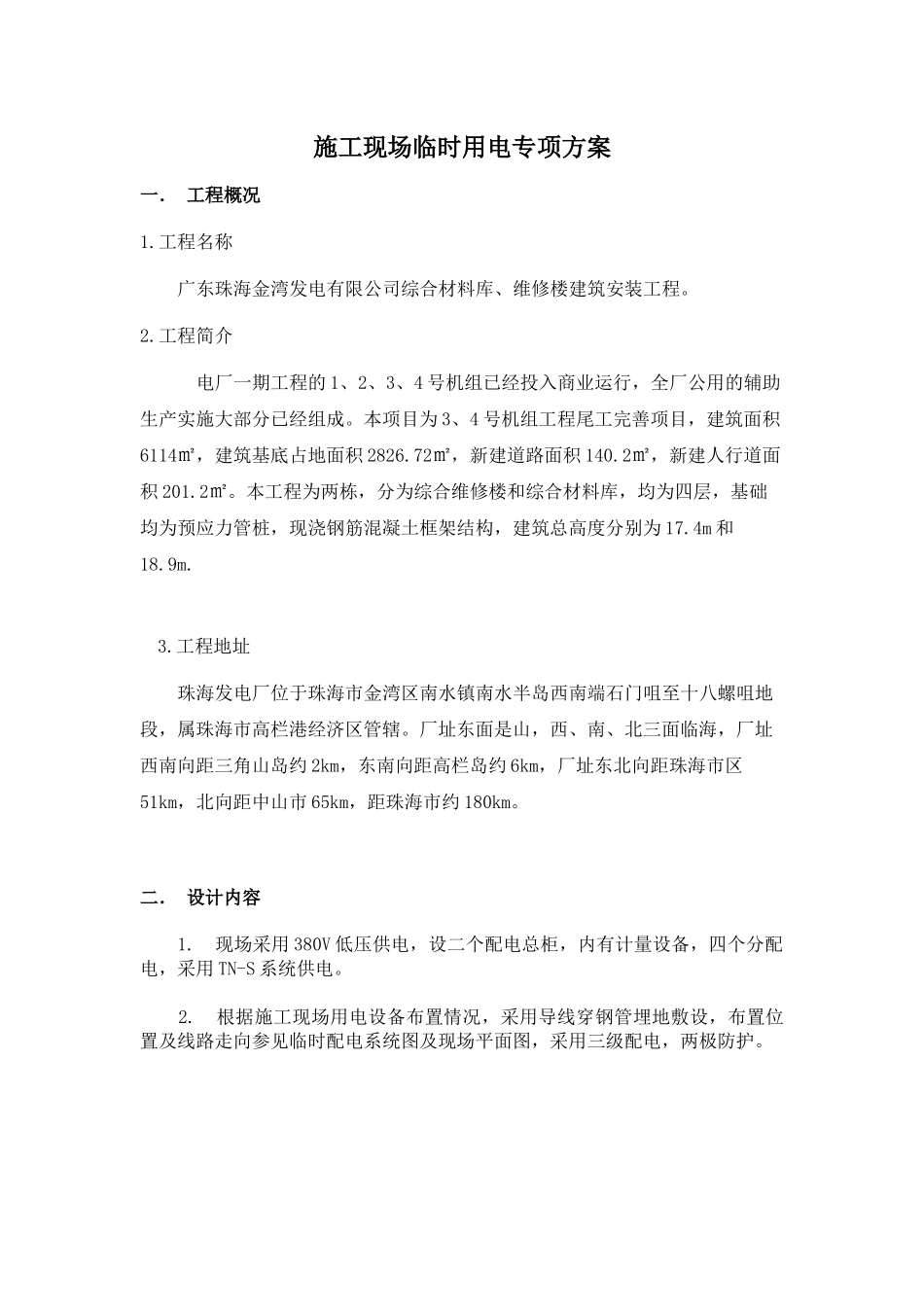

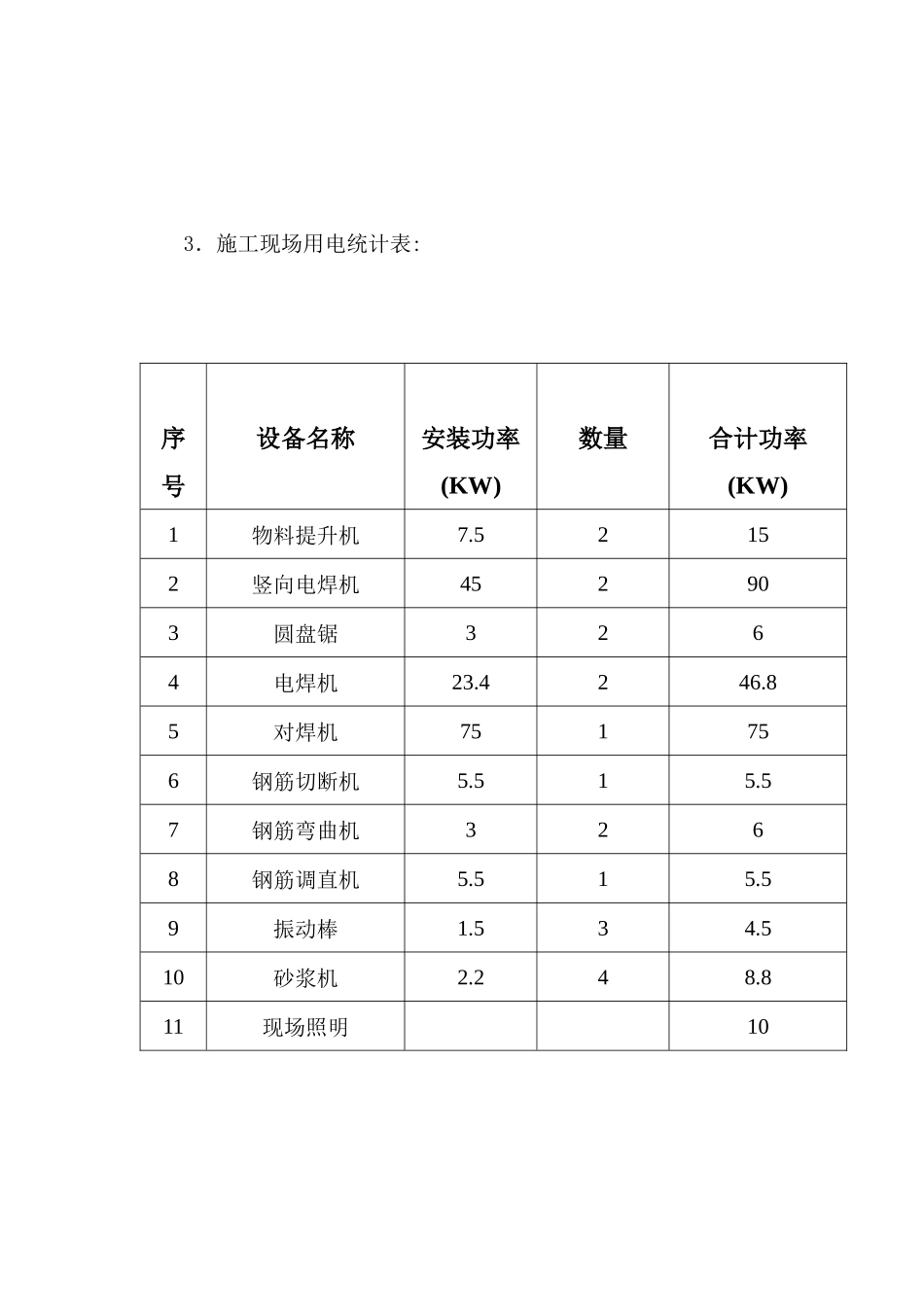

目录一．工程概况...................................21.工程名称...................................22.工程简介...................................23.工程地址...................................2二．设计内容...................................2三．安全用电技术措施...........................7四．安全用电组织措施.........................10五．安全用电防火措施.........................11六．施工现场临时用电平面图及临时供电施工图（附后）...........................................12施工现场临时用电专项方案一．工程概况1.工程名称广东珠海金湾发电有限公司综合材料库、维修楼建筑安装工程。2.工程简介电厂一期工程的1、2、3、4号机组已经投入商业运行，全厂公用的辅助生产实施大部分已经组成。本项目为3、4号机组工程尾工完善项目，建筑面积6114㎡，建筑基底占地面积2826.72㎡，新建道路面积140.2㎡，新建人行道面积201.2㎡。本工程为两栋，分为综合维修楼和综合材料库，均为四层，基础均为预应力管桩，现浇钢筋混凝土框架结构，建筑总高度分别为17.4m和18.9m.3.工程地址珠海发电厂位于珠海市金湾区南水镇南水半岛西南端石门咀至十八螺咀地段，属珠海市高栏港经济区管辖。厂址东面是山，西、南、北三面临海，厂址西南向距三角山岛约2km，东南向距高栏岛约6km，厂址东北向距珠海市区51km，北向距中山市65km，距珠海市约180km。二．设计内容1.现场采用380V低压供电，设二个配电总柜，内有计量设备，四个分配电，采用TN-S系统供电。2.根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。3．施工现场用电统计表:序号设备名称安装功率(KW)数量合计功率(KW)1物料提升机7.52152竖向电焊机452903圆盘锯3264电焊机23.4246.85对焊机751756钢筋切断机5.515.57钢筋弯曲机3268钢筋调直机5.515.59振动棒1.534.510砂浆机2.248.811现场照明104.电器元件配备表；序号项目电流（A）导线开关漏电保护器1物料提升机11.40BX-3×4＋2×2.5HR5-50/3DZL25-160/42竖向电焊机75.97BX-3×6＋2×4HR5-32/3DZ15LE-32/33圆盘锯4.56BX-3×1＋2×0.75HR5-32/3DZ15LE-63/34电焊机35.55BX-3×4＋1×2.5HR5-32/3DZ15LE-32/35对焊机113.95BX-3×16＋2×10HR6-50/3DZ15LE-63/36钢筋切断机8.36BX-3×1.5＋1×0.75HR5-32/3DZ15LE-32/37钢筋弯曲机4.56BX-3×1.5＋1×0.75HR5-32/3DZ15LE-32/38钢筋调直机8.36BX-3×1.5＋2×0.75HR5-32/3DZ15LE-32/39振动棒2.28BX-3×1＋2×0.75HR5-32/3DZ15LE-32/310砂浆机1.30BX-3×1＋2×0.75HR5-32/3DZ15LE-32/311现场照明2.95BX-3×1＋2×0.75HR5-32/3DZ15LE-32/35.确定用电负荷:(1)物料提升机Kx=0.20Cosφ=0.60tgφ=1.33Pjs=0.20×7.50=1.50kW(2)竖向对焊机Kx=0.35Cosφ=0.50tgφ=1.73将Jc=50%统一换算到Jc1=100%的额定容量=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×45.00=31.82kW(3)木工圆锯Kx=0.30Cosφ=0.60tgφ=1.33Pjs=0.30×3.00=0.90kW(4)交流电焊机Kx=0.35Cosφ=0.50tgφ=1.73将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×23.40=16.55kW(5)对焊机Kx=0.35Cosφ=0.70tgφ=1.02将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×75.00=53.03kWPjs=Kx×Pe=0.35×53.03=18.56kW(6)钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×5.50=1.65kW(7)钢筋弯曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW(8)钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×5.50=1.65kW(9)插入式振动器Kx=0.70Cosφ=0.70tgφ=1.02Pjs=0.70×1.50=1.05kW(10)灰浆搅拌机Kx=0.70Cosφ=0.68tgφ=1.08Pjs=0.70×2.20=1.54kW(11)现场照明Kx=1.00Cosφ=1.00tgφ=0.00将Jc=50%统一换算到Jc1=40%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/0.40)1/2×5.00=5.59kWPjs=Kx×Pe=1.00×5.59=5.59kW总用电量；Pjs=Kx×ΣPjs=0.90×（1.5×2＋31.82×2＋0.9×3＋16.55×2＋18.56＋1.65×2＋0.9×2＋1.05×3＋1.54×4＋5.59）=136.38...
