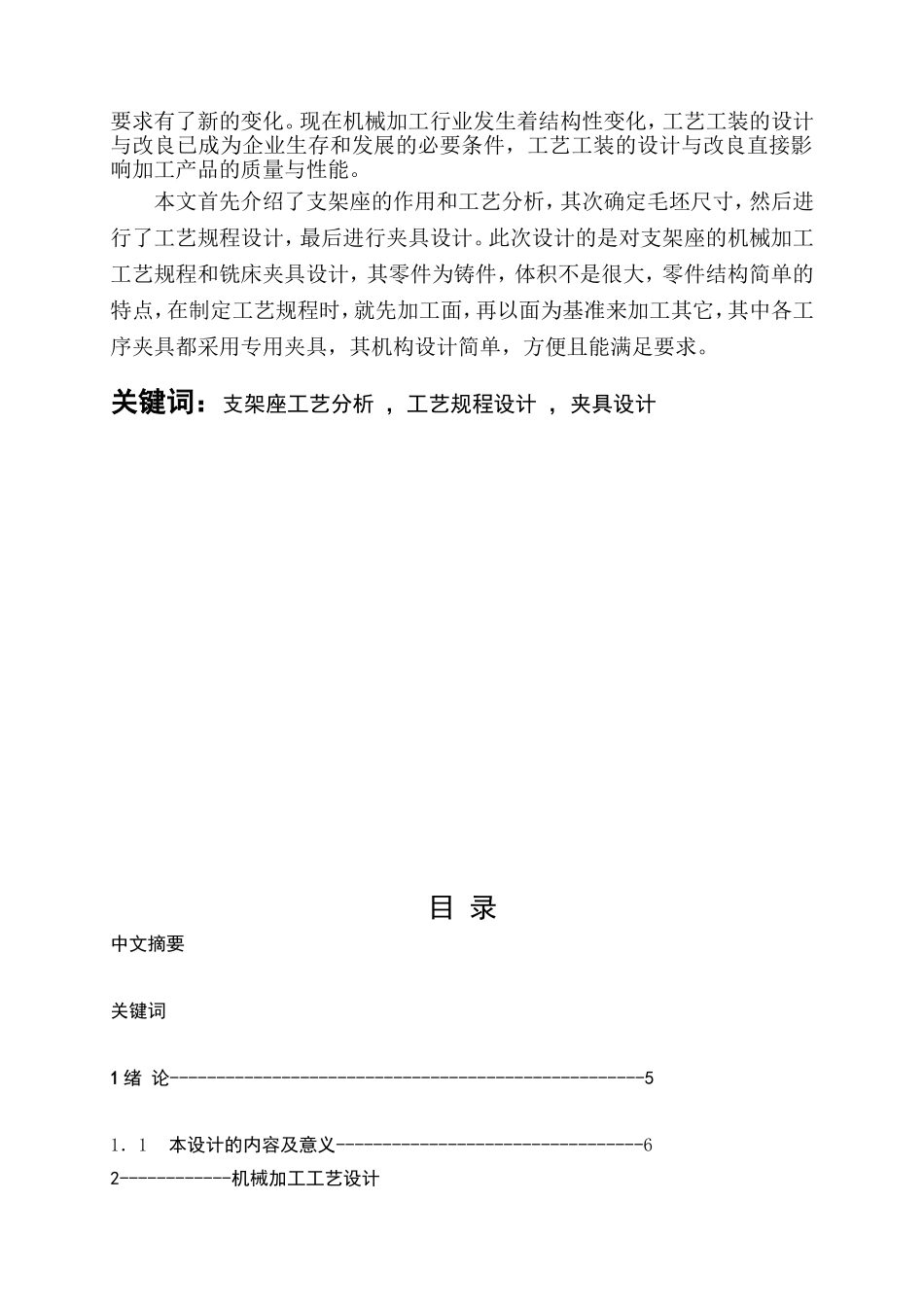

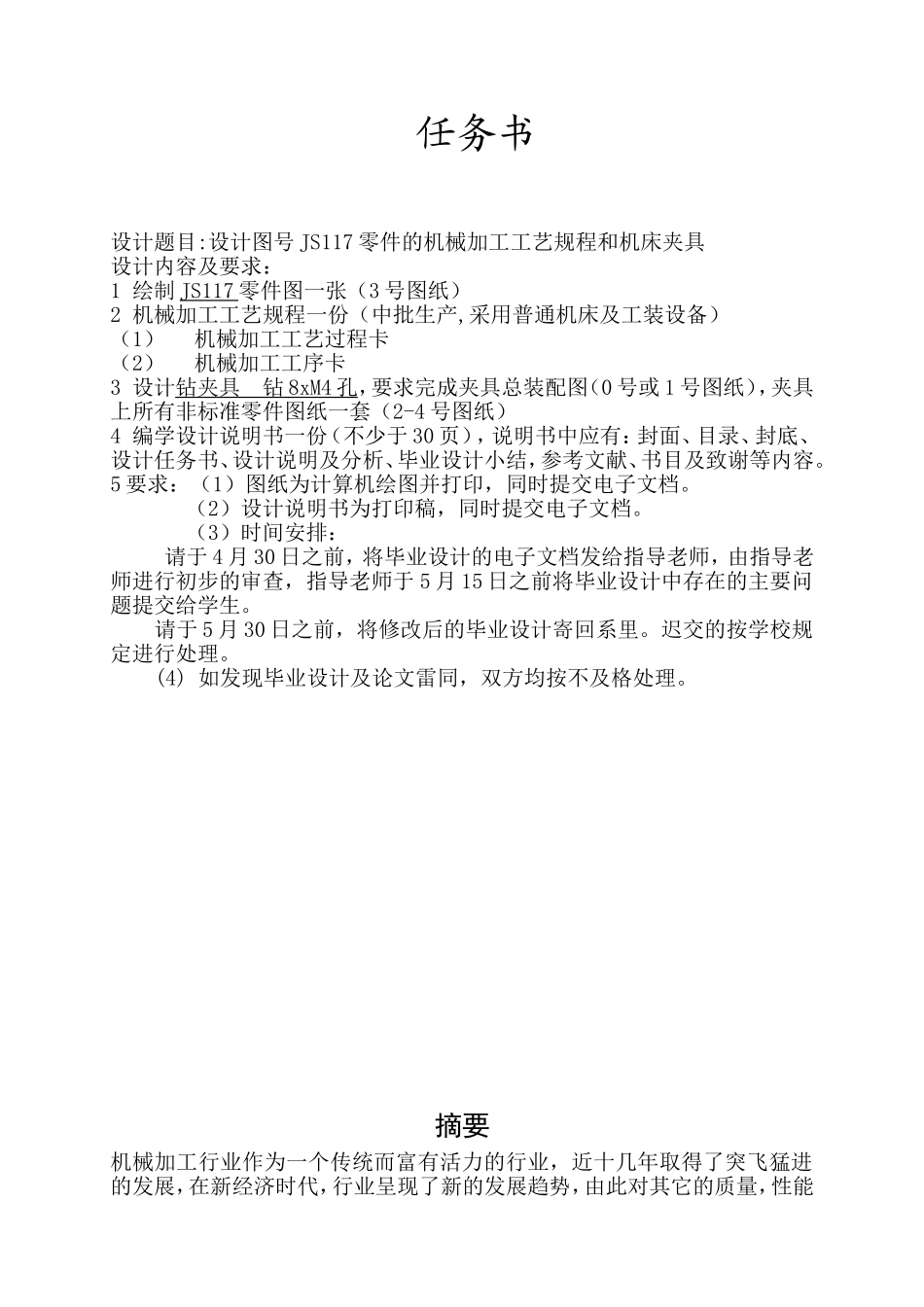

任务书设计题目:设计图号JS117零件的机械加工工艺规程和机床夹具设计内容及要求：1绘制JS117零件图一张（3号图纸）2机械加工工艺规程一份（中批生产,采用普通机床及工装设备）（1）机械加工工艺过程卡（2）机械加工工序卡3设计钻夹具钻8xM4孔，要求完成夹具总装配图（0号或1号图纸），夹具上所有非标准零件图纸一套（2-4号图纸）4编学设计说明书一份（不少于30页），说明书中应有：封面、目录、封底、设计任务书、设计说明及分析、毕业设计小结，参考文献、书目及致谢等内容。5要求：（1）图纸为计算机绘图并打印，同时提交电子文档。（2）设计说明书为打印稿，同时提交电子文档。（3）时间安排：请于4月30日之前，将毕业设计的电子文档发给指导老师，由指导老师进行初步的审查，指导老师于5月15日之前将毕业设计中存在的主要问题提交给学生。请于5月30日之前，将修改后的毕业设计寄回系里。迟交的按学校规定进行处理。(4)如发现毕业设计及论文雷同，双方均按不及格处理。摘要机械加工行业作为一个传统而富有活力的行业，近十几年取得了突飞猛进的发展，在新经济时代，行业呈现了新的发展趋势，由此对其它的质量，性能要求有了新的变化。现在机械加工行业发生着结构性变化，工艺工装的设计与改良已成为企业生存和发展的必要条件，工艺工装的设计与改良直接影响加工产品的质量与性能。本文首先介绍了支架座的作用和工艺分析，其次确定毛坯尺寸，然后进行了工艺规程设计，最后进行夹具设计。此次设计的是对支架座的机械加工工艺规程和铣床夹具设计，其零件为铸件，体积不是很大，零件结构简单的特点，在制定工艺规程时，就先加工面，再以面为基准来加工其它，其中各工序夹具都采用专用夹具，其机构设计简单，方便且能满足要求。关键词：支架座工艺分析，工艺规程设计，夹具设计目录中文摘要关键词1绪论---------------------------------------------------51．1本设计的内容及意义---------------------------------62------------机械加工工艺设计2.1计算生产纲领确定生产类型-----------------------------62.2零件分析---------------------------------------------72.3毛坯的选择-------------------------------------------82.4工艺安排内容-----------------------------------------112.5定位基准的选择---------------------------------------122.6制定工艺路线-----------------------------------------122.7选择机床、夹具、刀具---------------------------------142.7.1、机床、夹具、刀具的选用----------------------------142.7．2、切削用量的选择及基本时间的定额-------------------152.8填写机械加工工艺过程卡-------------------------------192.9填写机械加工工序卡-----------------------------------193-------------专用夹具设计3.1明确夹具设计任务书收集资料-------------------------203.2拟定夹具结构并绘制草图-------------------------------213.2.1选定夹具类型---------------------------------------213.2.2拟定定位方案和选择定为元件-------------------------213.2.3确定引导装置---------------------------------------223.2.4确定夹紧装置---------------------------------------223.2.5确定夹具体-----------------------------------------233.3夹具精度分析---------------------------------------243.4绘制夹具装配图-------------------------------------243.5绘制夹具零件图-------------------------------------244-----总结-----------------------------------------------25参考文献-------------------------------------------------27致谢-----------------------------------------------------281绪论1.1本设计的内容及意义本次设计是在我们上完大学所学习的全部基础课，技术基础课以及专业课之后而进行的。此次设计是对大学期间所学各课程及相关的应用绘图软件的一次深入的综合性的总复习，也是一次理论联系实际的训练。本次设计的主要内容为：首先运用AutoCAD软件绘制支架座零件图，然后根据图纸的技术要求等...
