隧道工程试验检测技术概述VIP免费

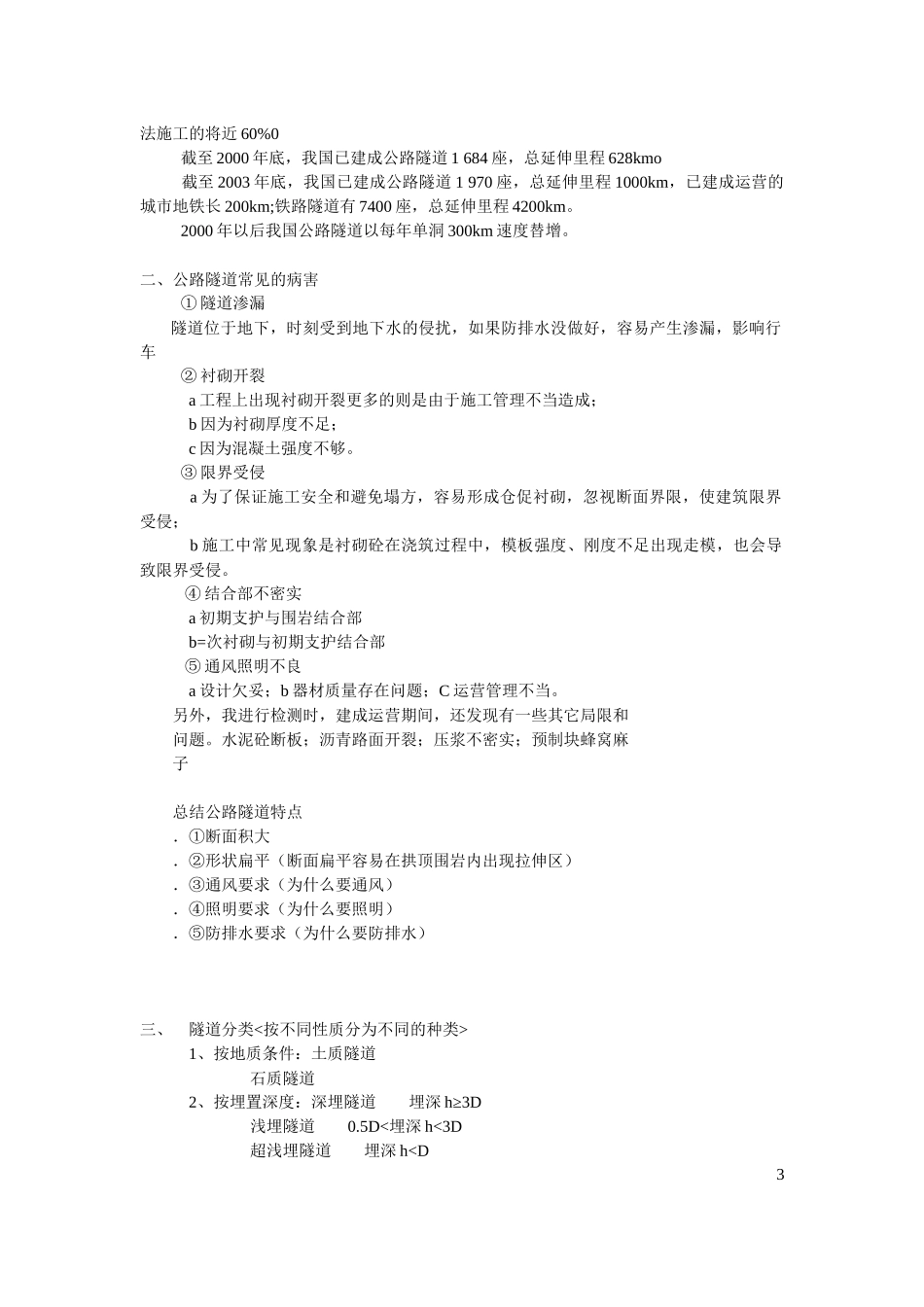

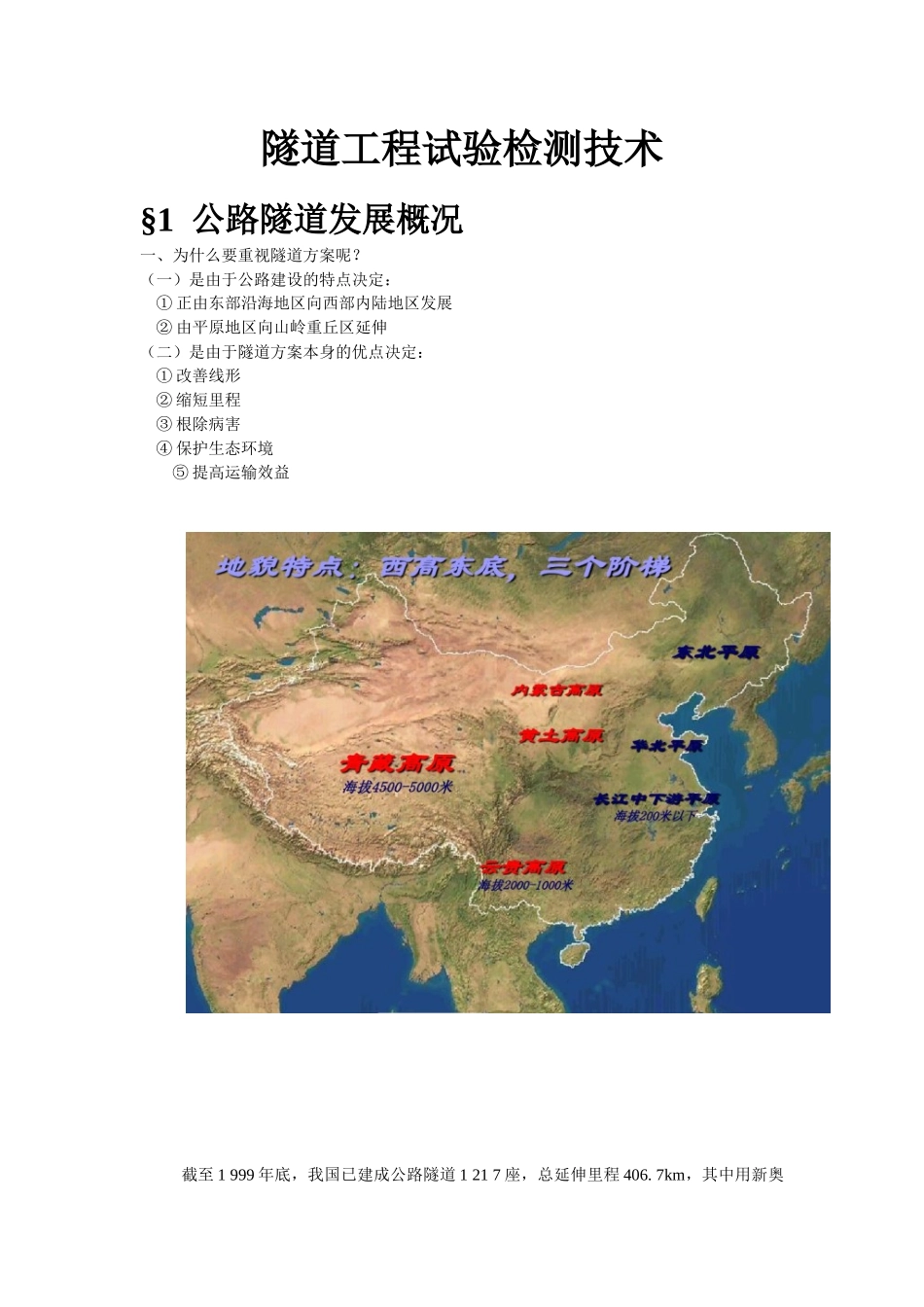

隧道工程试验检测技术§1公路隧道发展概况一、为什么要重视隧道方案呢？（一）是由于公路建设的特点决定：①正由东部沿海地区向西部内陆地区发展②由平原地区向山岭重丘区延伸（二）是由于隧道方案本身的优点决定：①改善线形②缩短里程③根除病害④保护生态环境⑤提高运输效益截至1999年底，我国已建成公路隧道1217座，总延伸里程406.7km，其中用新奥法施工的将近60%0截至2000年底，我国已建成公路隧道1684座，总延伸里程628kmo截至2003年底，我国已建成公路隧道1970座，总延伸里程1000km，已建成运营的城市地铁长200km;铁路隧道有7400座，总延伸里程4200km。2000年以后我国公路隧道以每年单洞300km速度替增。二、公路隧道常见的病害①隧道渗漏隧道位于地下，时刻受到地下水的侵扰，如果防排水没做好，容易产生渗漏，影响行车②衬砌开裂a工程上出现衬砌开裂更多的则是由于施工管理不当造成；b因为衬砌厚度不足；c因为混凝土强度不够。③限界受侵a为了保证施工安全和避免塌方，容易形成仓促衬砌，忽视断面界限，使建筑限界受侵；b施工中常见现象是衬砌砼在浇筑过程中，模板强度、刚度不足出现走模，也会导致限界受侵。④结合部不密实a初期支护与围岩结合部b=次衬砌与初期支护结合部⑤通风照明不良a设计欠妥；b器材质量存在问题；C运营管理不当。另外，我进行检测时，建成运营期间，还发现有一些其它局限和问题。水泥砼断板；沥青路面开裂；压浆不密实；预制块蜂窝麻子总结公路隧道特点．①断面积大．②形状扁平（断面扁平容易在拱顶围岩内出现拉伸区）．③通风要求（为什么要通风）．④照明要求（为什么要照明）．⑤防排水要求（为什么要防排水）三、隧道分类<按不同性质分为不同的种类>1、按地质条件：土质隧道石质隧道2、按埋置深度：深埋隧道埋深h≥3D浅埋隧道0.5D<埋深h<3D超浅埋隧道埋深h3000m长隧道lOOOm粘性土等塑性岩石等，能达到暂时平衡。其特点荷载的时间效应不显著，压力增长很快，在较短时间很难趋于平衡，且易产生塌方。基于这些情况，有人对我国411座铁路隧道施工坍方资料进行统计分析，得出垂直均布荷载公式：矿山法认为：围岩开挖后是松散的，会坍方，主拱圈厚度大，随一定高度的坍方土体的重量。（即承受松动荷载）2、新奥法：以喷射砼和锚杆为主要支护手段，通过监控量测，控制围岩的变形，便于充分发挥围岩的自承能力。理论依据：从岩体力学观点出发，进行支护设计和施工时，把坑道周围岩体和各种支坊结构作为一个完整支护体系的新的支护理论和方法。新奥法认为：围岩是三位一体①产生荷载；②承受荷载；③承载材料洞室开挖后，围岩经过挠动，有一定的变形，经过一定...
