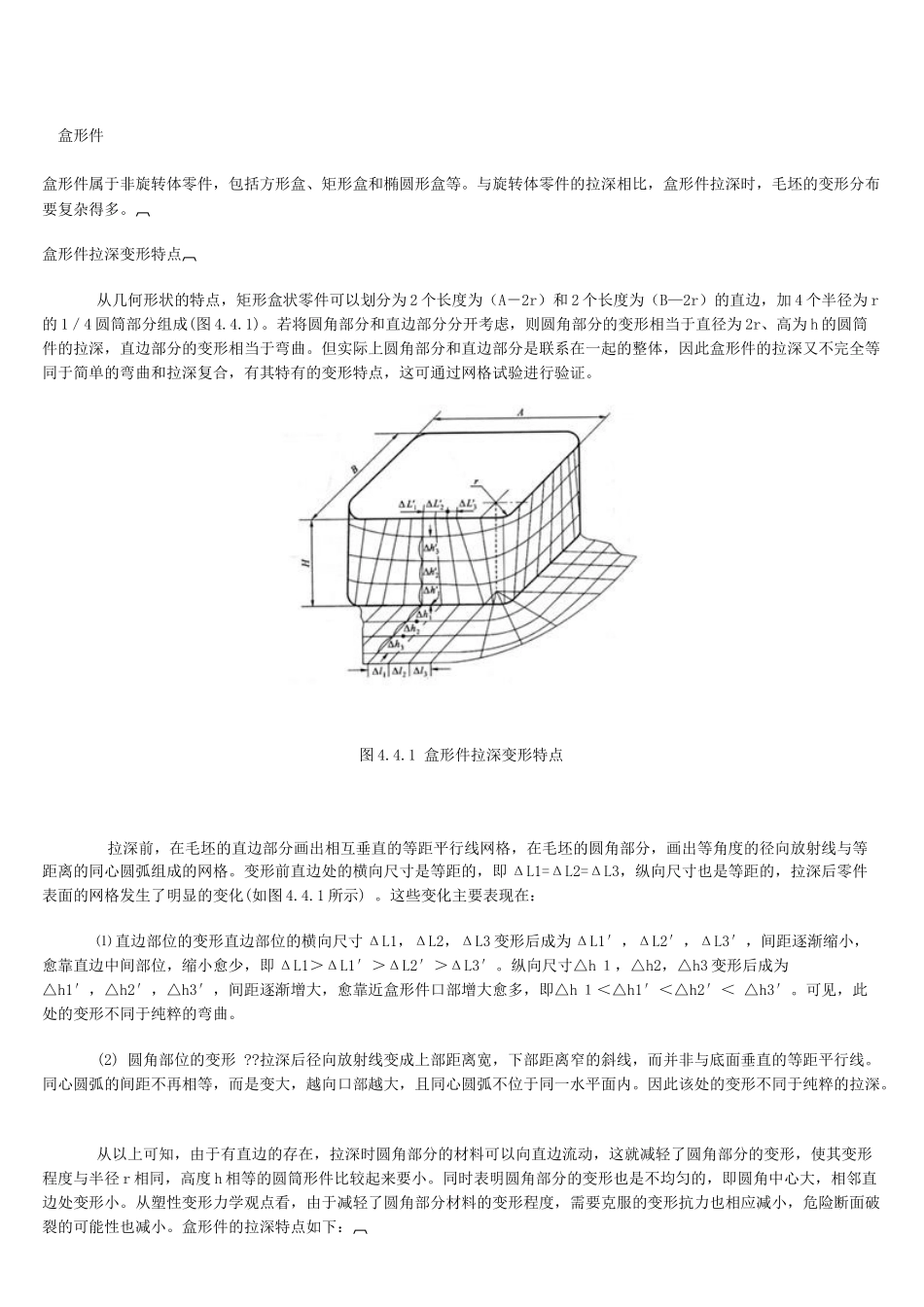

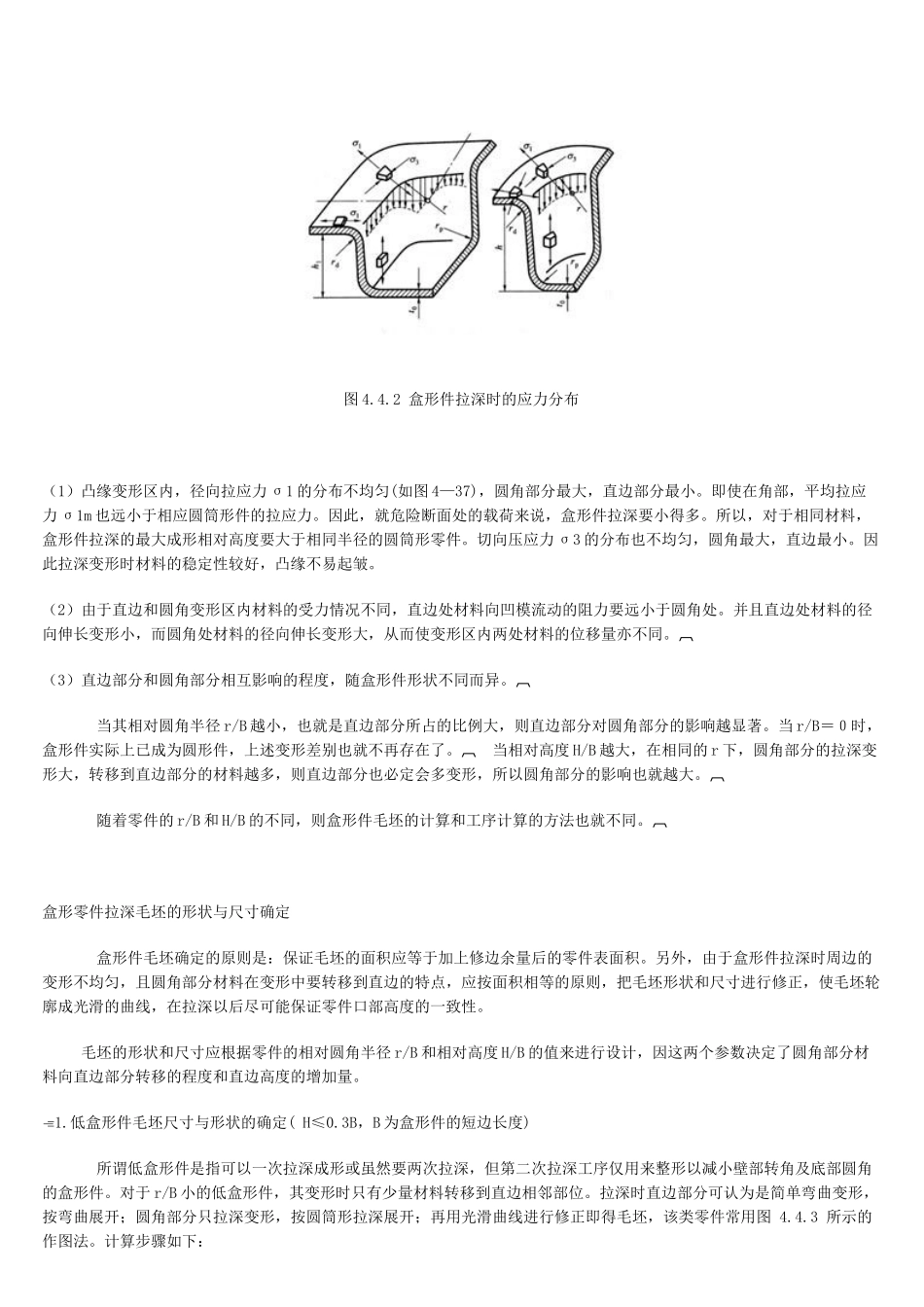

盒形件盒形件属于非旋转体零件，包括方形盒、矩形盒和椭圆形盒等。与旋转体零件的拉深相比，盒形件拉深时，毛坯的变形分布要复杂得多。盒形件拉深变形特点从几何形状的特点，矩形盒状零件可以划分为2个长度为（A－2r）和2个长度为（B—2r）的直边，加4个半径为r的1／4圆筒部分组成(图4.4.1)。若将圆角部分和直边部分分开考虑，则圆角部分的变形相当于直径为2r、高为h的圆筒件的拉深，直边部分的变形相当于弯曲。但实际上圆角部分和直边部分是联系在一起的整体，因此盒形件的拉深又不完全等同于简单的弯曲和拉深复合，有其特有的变形特点，这可通过网格试验进行验证。图4.4.1盒形件拉深变形特点拉深前，在毛坯的直边部分画出相互垂直的等距平行线网格，在毛坯的圆角部分，画出等角度的径向放射线与等距离的同心圆弧组成的网格。变形前直边处的横向尺寸是等距的，即ΔL1=ΔL2=ΔL3，纵向尺寸也是等距的，拉深后零件表面的网格发生了明显的变化(如图4.4.1所示)。这些变化主要表现在：⑴直边部位的变形直边部位的横向尺寸ΔL1，ΔL2，ΔL3变形后成为ΔL1′，ΔL2′，ΔL3′，间距逐渐缩小，愈靠直边中间部位，缩小愈少，即ΔL1＞ΔL1′＞ΔL2′＞ΔL3′。纵向尺寸△h１，△h2，△h3变形后成为△h1′，△h2′，△h3′，间距逐渐增大，愈靠近盒形件口部增大愈多，即△h１＜△h1′＜△h2′＜△h3′。可见，此处的变形不同于纯粹的弯曲。(2)圆角部位的变形??拉深后径向放射线变成上部距离宽，下部距离窄的斜线，而并非与底面垂直的等距平行线。同心圆弧的间距不再相等，而是变大，越向口部越大，且同心圆弧不位于同一水平面内。因此该处的变形不同于纯粹的拉深。从以上可知，由于有直边的存在，拉深时圆角部分的材料可以向直边流动，这就减轻了圆角部分的变形，使其变形程度与半径r相同，高度h相等的圆筒形件比较起来要小。同时表明圆角部分的变形也是不均匀的，即圆角中心大，相邻直边处变形小。从塑性变形力学观点看，由于减轻了圆角部分材料的变形程度，需要克服的变形抗力也相应减小，危险断面破裂的可能性也减小。盒形件的拉深特点如下：图4.4.2盒形件拉深时的应力分布（1）凸缘变形区内，径向拉应力σ1的分布不均匀(如图4—37)，圆角部分最大，直边部分最小。即使在角部，平均拉应力σ1m也远小于相应圆筒形件的拉应力。因此，就危险断面处的载荷来说，盒形件拉深要小得多。所以，对于相同材料，盒形件拉深的最大成形相对高度要大于相同半径的圆筒形零件。切向压应力σ3的分布也不均匀，圆角最大，直边最小。因此拉深变形时材料的稳定性较好，凸缘不易起皱。（2）由于直边和圆角变形区内材料的受力情况不同，直边处材料向凹模流动的阻力要远小于圆角处。并且直边处材料的径向伸长变形小，而圆角处材料的径向伸长变形大，从而使变形区内两处材料的位移量亦不同。（3）直边部分和圆角部分相互影响的程度，随盒形件形状不同而异。当其相对圆角半径r/B越小，也就是直边部分所占的比例大，则直边部分对圆角部分的影响越显著。当r/B＝０时，盒形件实际上已成为圆形件，上述变形差别也就不再存在了。当相对高度H/B越大，在相同的r下，圆角部分的拉深变形大，转移到直边部分的材料越多，则直边部分也必定会多变形，所以圆角部分的影响也就越大。随着零件的r/B和H/B的不同，则盒形件毛坯的计算和工序计算的方法也就不同。盒形零件拉深毛坯的形状与尺寸确定盒形件毛坯确定的原则是：保证毛坯的面积应等于加上修边余量后的零件表面积。另外，由于盒形件拉深时周边的变形不均匀，且圆角部分材料在变形中要转移到直边的特点，应按面积相等的原则，把毛坯形状和尺寸进行修正，使毛坯轮廓成光滑的曲线，在拉深以后尽可能保证零件口部高度的一致性。毛坯的形状和尺寸应根据零件的相对圆角半径r/B和相对高度H/B的值来进行设计，因这两个参数决定了圆角部分材料向直边部分转移的程度和直边高度的增加量。1.低盒形件毛坯尺寸与形状的确定(H≤0.3B，B为盒形件的短边长度)所谓低盒形件是指可以一次拉深成形或虽然要两次拉深，但第二次拉深工序仅用来整形以减小壁部转角及底部圆角的盒形件...
