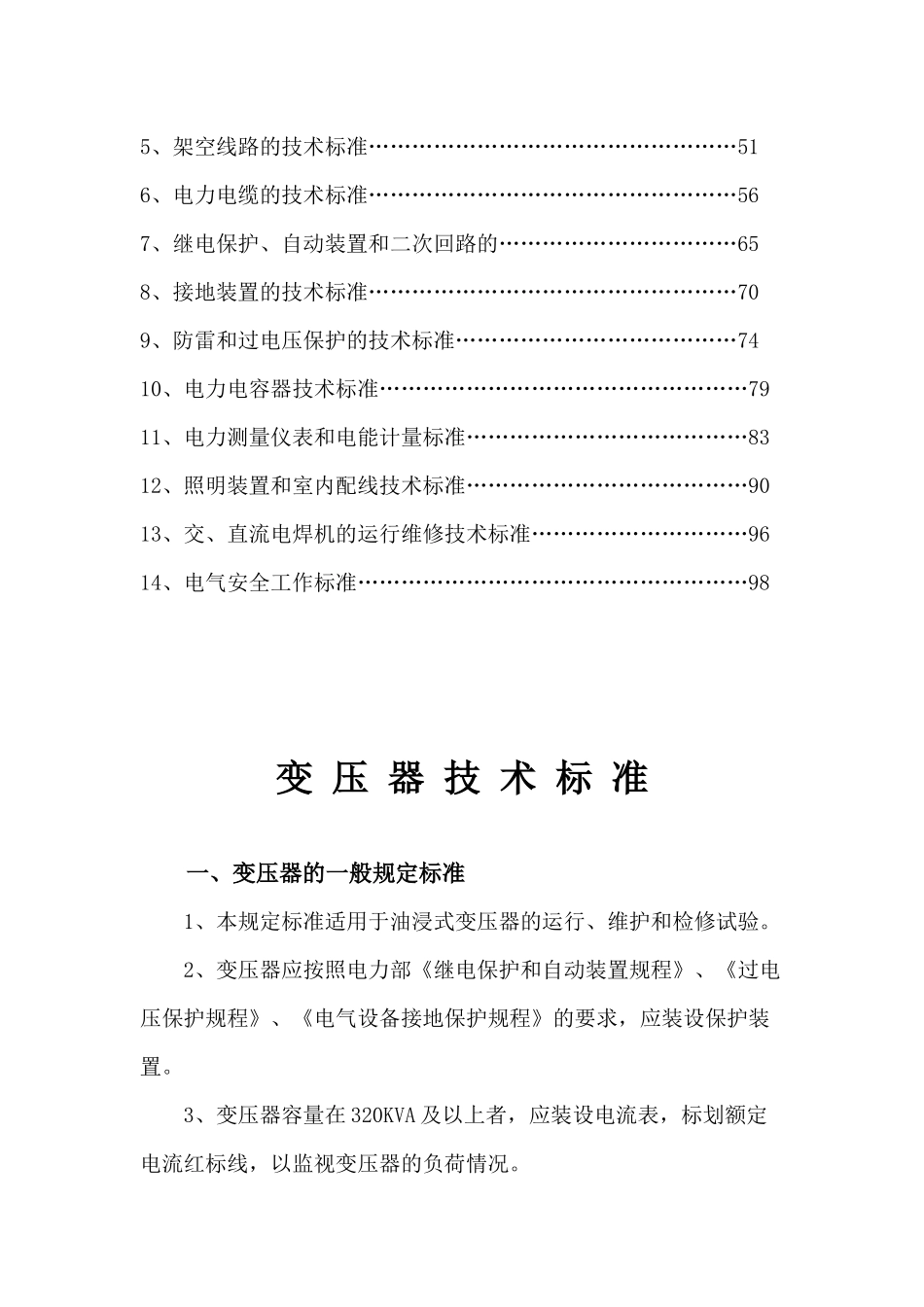

前言为了加强企业电气设备的技术管理，进一步做好电气设备的维护和检修，确保电气设备经常处于良好状态，达到安全、可靠、经济运行，不断提高设备完好率。参照化工部《HGJl076-79》的《化工厂电气设备技术管理规程》，结合我公司电气设备的实际情况，制定了该标准。本标准适用于本企业维修、运行、安装，在执行中如果与国家标准相抵触，以国家标准为准。目录l、变压器技术标准…………………………………………………32、一般电动机………………………………………………………173、同步电动机技术标准……………………………………………304、配电装置的技术标准……………………………………………355、架空线路的技术标准……………………………………………516、电力电缆的技术标准……………………………………………567、继电保护、自动装置和二次回路的……………………………658、接地装置的技术标准……………………………………………709、防雷和过电压保护的技术标准…………………………………7410、电力电容器技术标准……………………………………………7911、电力测量仪表和电能计量标准…………………………………8312、照明装置和室内配线技术标准…………………………………9013、交、直流电焊机的运行维修技术标准…………………………9614、电气安全工作标准………………………………………………98变压器技术标准一、变压器的一般规定标准1、本规定标准适用于油浸式变压器的运行、维护和检修试验。2、变压器应按照电力部《继电保护和自动装置规程》、《过电压保护规程》、《电气设备接地保护规程》的要求，应装设保护装置。3、变压器容量在320KVA及以上者，应装设电流表，标划额定电流红标线，以监视变压器的负荷情况。4、变压器应装设测量上层油温度计或信号式温度计，其温度误差不大于±2℃。5、变压器室及周围有适当通风，使其在任何季节内均能保证额定负荷运行。如自然通风不足，可另采用通风装置。6、变压器室内及室外变压器油量在600公斤以上者，应在变压器下铺设厚度为250mm以上的碎石层，其碎石层面积应超过变压器外廓尺寸l米。7、变压器室及附近应设置适量的合格消防器材。8、800KVA以上的变压器应装设吸湿器。9、变压器外壳上应有铭牌，并按规定编号。lO、容量在1OOOKVA以上的变压器，应装设瓦斯继电器保护。轻瓦斯动作于信号，重瓦斯可根据需要动作于信号或跳闸。重瓦斯动作的油流速度，一般整定于0.6—1米／秒。11、当用熔断器能满足极限熔断电流、灵敏度及选择性要求时，变压器采用熔断器保护。12、在新安装变压器时，应注意其顶盖沿瓦斯继电器方向有1.5%的升高坡度。由变压至油枕的油管与变压器的顶盖最高点连接，并有2--4%的升高坡高。13、变压器应悬挂警告牌；外壳应接地。在变压器引出线上应按规定涂相色，室外变压器应设栅栏。14、变压器的油位计上，应划有三条监视线，分别表示用于最高、平均和最低环境温度的油面，并注明其温度。15、变压器安装时，应考虑能在运行中检查油箱中的油位、测量油温、检查瓦斯继电器及取油样管，必要时应设固定梯子。16、每台变压器均应有技术档案。其内容如下：(1)履历卡片。（2)制造厂试验记录本，技术说明书。(3)安装及交接试验记录和图纸。(4)过负荷运行记录。(5)大，小修记录。(6)绝缘油预防性试验记录。(7)滤油和加油记录。(8)测量仪表，继电保护和瓦斯继电器的动作试验记录。二、变压器的运行维护标准1、根据我厂变压器的运行情况，变化器不允许过负荷运行。2、变压器允许在事故情况下短期过负荷运行。事故过负荷允许值应遵守制造厂的规定。对于自然冷却和吹风冷却的变压器可参照下表之规定：事故过负荷对额定负荷之比1.31.61.752.02.43.0过负荷允许的持续时间（分）12030157.53.51.53、变压器实际运行的冷却条件与原则制造厂规定不同时，则应根据制造厂的规定，并经过试验后，更改变压器的额定容量，并可按更改后的额定容量过负荷。4、变压器经过事故过负荷后，应将事故过负荷的大小和持续时间及时记入运行记录，以便抄记在技术档案内。5、变压器运行中的允许温度应按上层油温度来检查，上层油温的允...
