基于PLL信号发生器的设计分析研究 电气自动化专业VIP专享

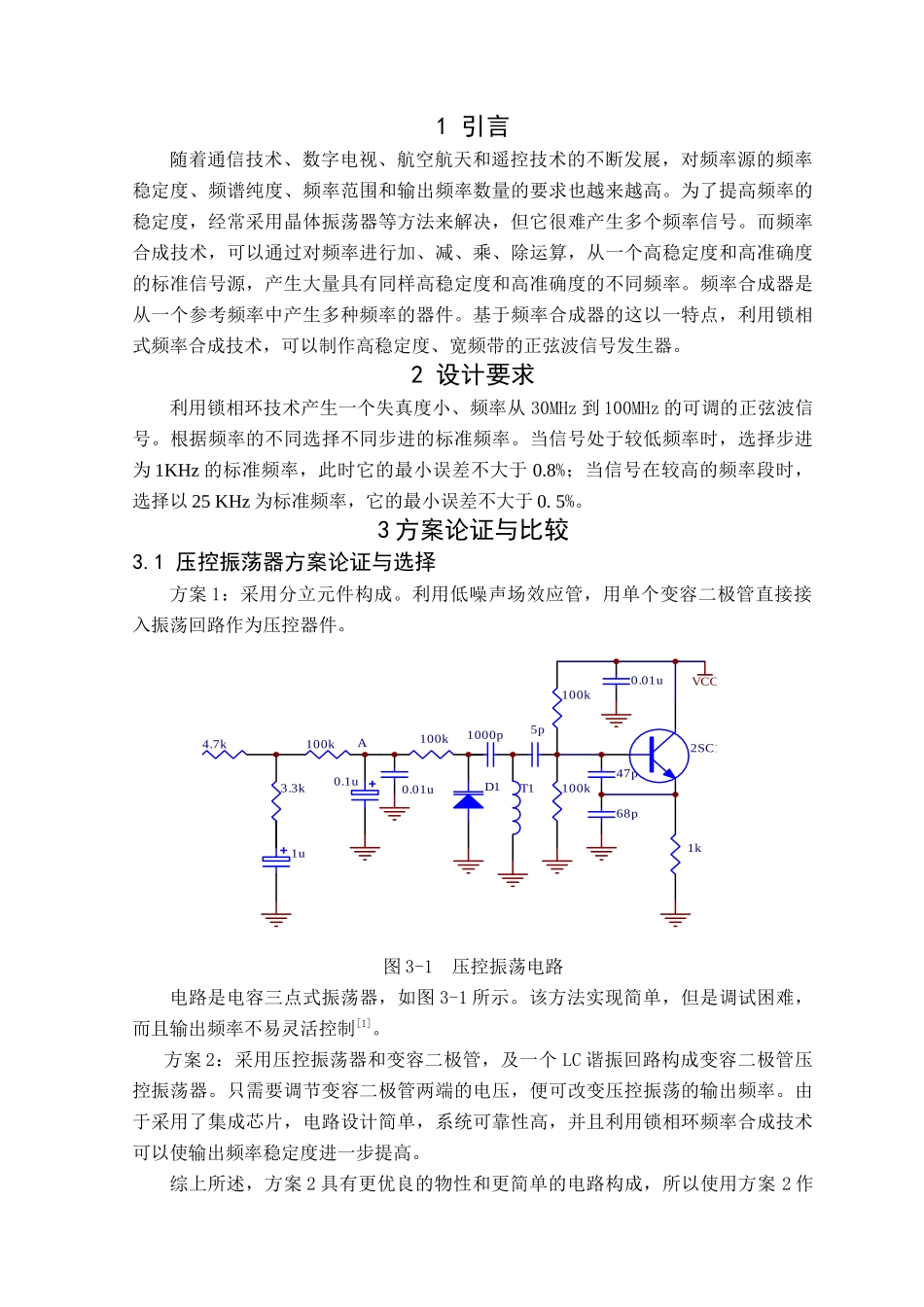

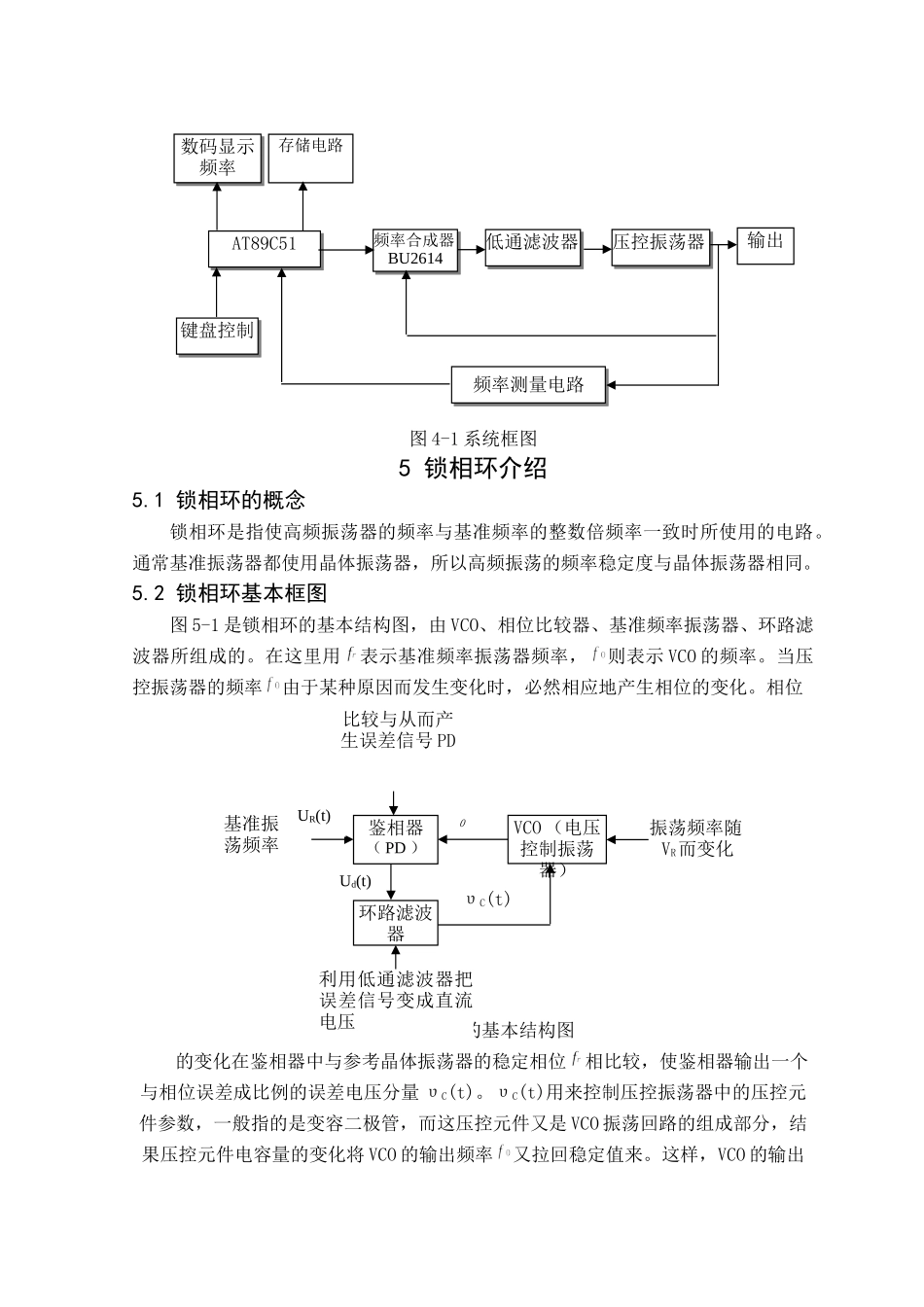

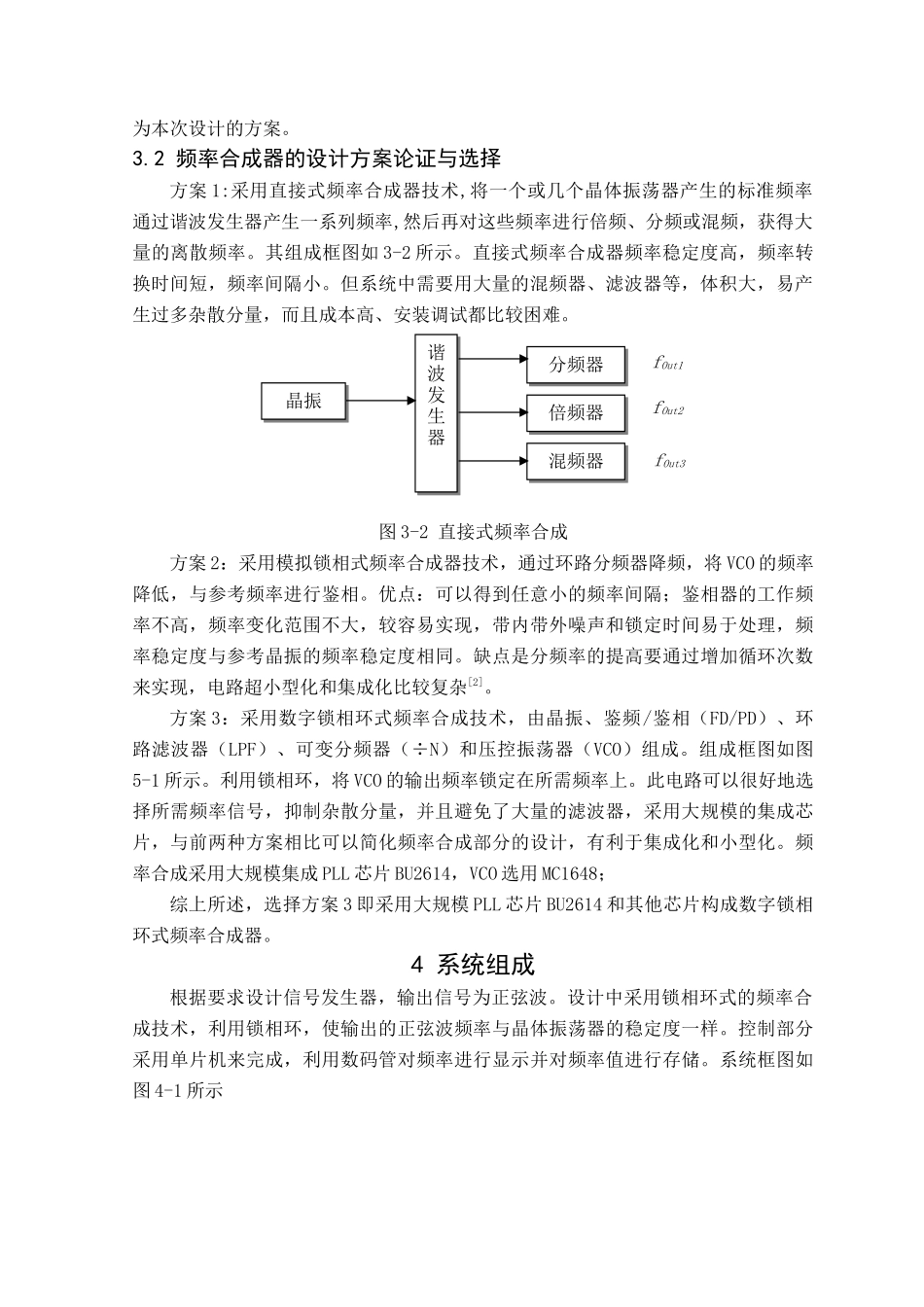

1 引言随着通信技术、数字电视、航空航天和遥控技术的不断发展，对频率源的频率稳定度、频谱纯度、频率范围和输出频率数量的要求也越来越高。为了提高频率的稳定度，经常采用晶体振荡器等方法来解决，但它很难产生多个频率信号。而频率合成技术，可以通过对频率进行加、减、乘、除运算，从一个高稳定度和高准确度的标准信号源，产生大量具有同样高稳定度和高准确度的不同频率。频率合成器是从一个参考频率中产生多种频率的器件。基于频率合成器的这以一特点，利用锁相式频率合成技术，可以制作高稳定度、宽频带的正弦波信号发生器。2 设计要求利用锁相环技术产生一个失真度小、频率从 30MHz 到 100MHz 的可调的正弦波信号。根据频率的不同选择不同步进的标准频率。当信号处于较低频率时，选择步进为 1KHz 的标准频率，此时它的最小误差不大于 0.8%；当信号在较高的频率段时，选择以 25 KHz 为标准频率，它的最小误差不大于 0. 5%。3 方案论证与比较3.1 压控振荡器方案论证与选择 方案 1：采用分立元件构成。利用低噪声场效应管，用单个变容二极管直接接入振荡回路作为压控器件。图 3-1 压控振荡电路电路是电容三点式振荡器，如图 3-1 所示。该方法实现简单，但是调试困难，而且输出频率不易灵活控制[1]。方案 2：采用压控振荡器和变容二极管，及一个 LC 谐振回路构成变容二极管压控振荡器。只需要调节变容二极管两端的电压，便可改变压控振荡的输出频率。由于采用了集成芯片，电路设计简单，系统可靠性高，并且利用锁相环频率合成技术可以使输出频率稳定度进一步提高。综上所述，方案 2 具有更优良的物性和更简单的电路构成，所以使用方案 2 作100k100k4.7k100k100k3.3k1k1000p68p0.01u5p0.01u47p0.1u1u2SC1906T1D1AVCC为本次设计的方案。3.2 频率合成器的设计方案论证与选择 方案 1:采用直接式频率合成器技术,将一个或几个晶体振荡器产生的标准频率通过谐波发生器产生一系列频率,然后再对这些频率进行倍频、分频或混频，获得大量的离散频率。其组成框图如 3-2 所示。直接式频率合成器频率稳定度高，频率转换时间短，频率间隔小。但系统中需要用大量的混频器、滤波器等，体积大，易产生过多杂散分量，而且成本高、安装调试都比较困难。图 3-2 直接式频率合成方案 2：采用模拟锁相式频率合成器技术，通过环路分频器降频，将 VCO 的频率降低，与参考频率进行鉴相。优点：可以得到任意小的频率间隔；鉴相器的...
