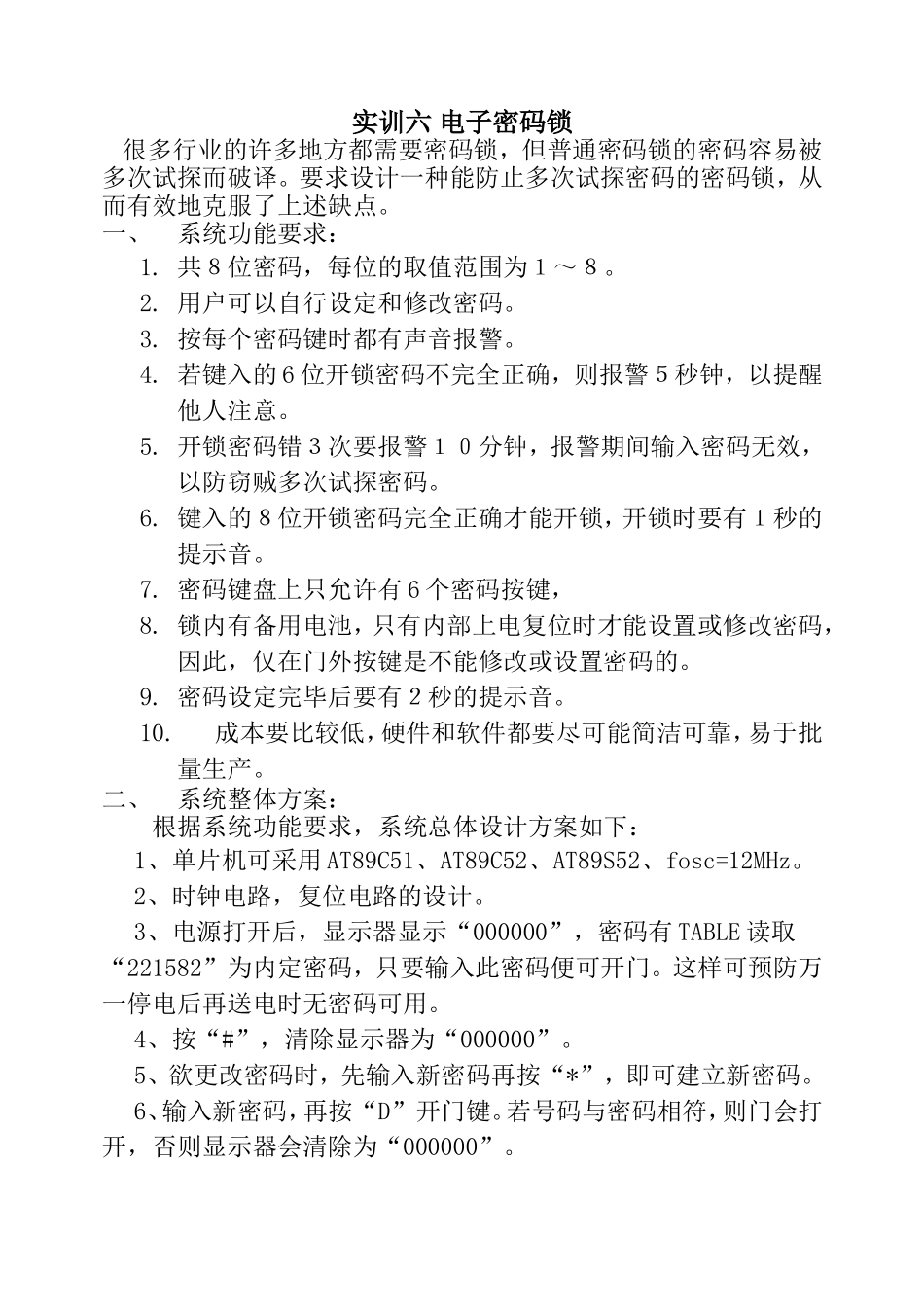

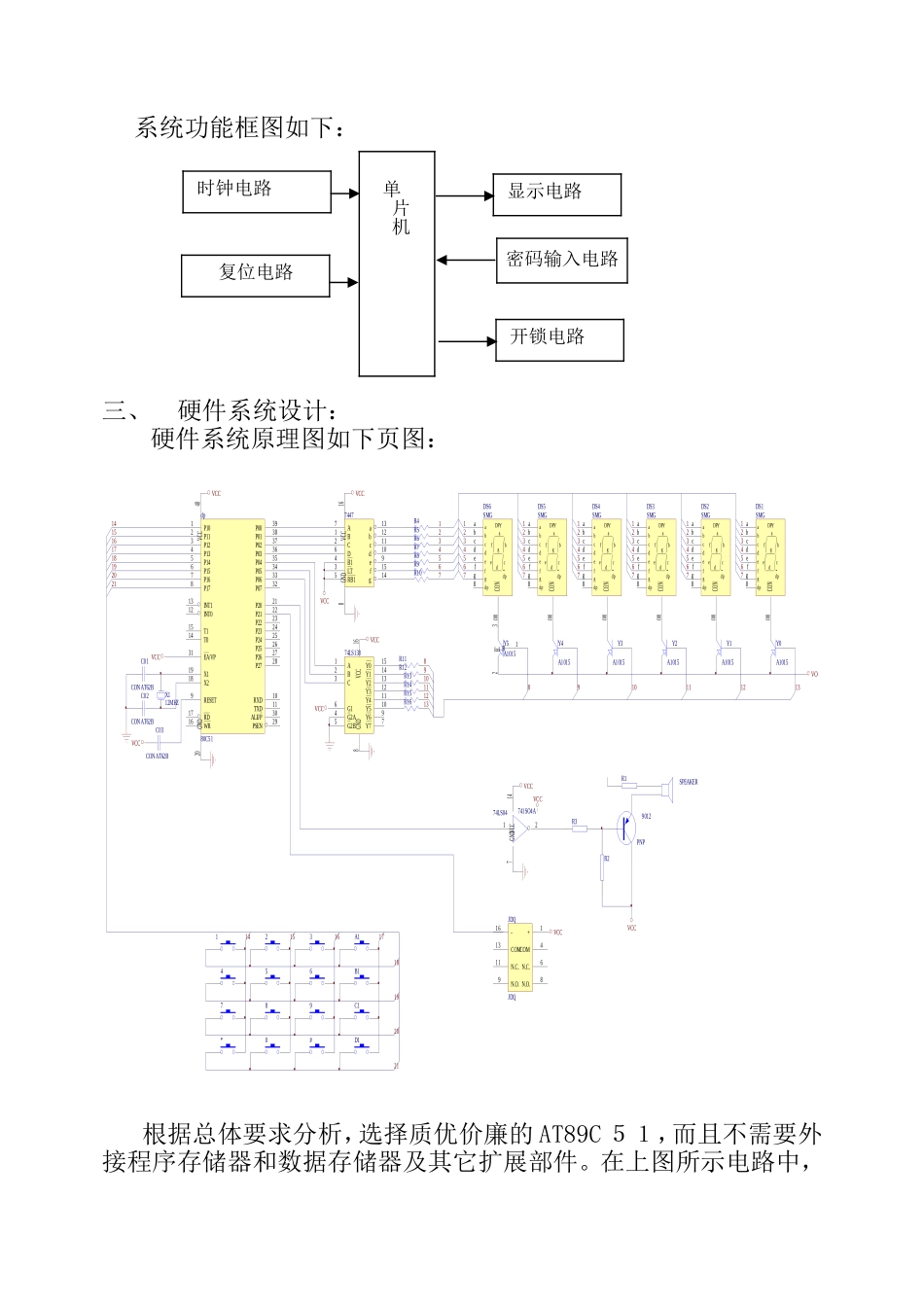

实训六 电子密码锁 很多行业的许多地方都需要密码锁，但普通密码锁的密码容易被多次试探而破译。要求设计一种能防止多次试探密码的密码锁，从而有效地克服了上述缺点。一、系统功能要求：1. 共８位密码，每位的取值范围为１～８。2. 用户可以自行设定和修改密码。3. 按每个密码键时都有声音报警。4. 若键入的 6 位开锁密码不完全正确，则报警５秒钟，以提醒他人注意。5. 开锁密码错３次要报警１０分钟，报警期间输入密码无效，以防窃贼多次试探密码。6. 键入的８位开锁密码完全正确才能开锁，开锁时要有１秒的提示音。7. 密码键盘上只允许有 6 个密码按键，8. 锁内有备用电池，只有内部上电复位时才能设置或修改密码，因此，仅在门外按键是不能修改或设置密码的。9. 密码设定完毕后要有２秒的提示音。10.成本要比较低，硬件和软件都要尽可能简洁可靠，易于批量生产。二、系统整体方案： 根据系统功能要求，系统总体设计方案如下：1、单片机可采用 AT89C51、AT89C52、AT89S52、fosc=12MHz。2、时钟电路，复位电路的设计。3、电源打开后，显示器显示“000000”，密码有 TABLE 读取“221582”为内定密码，只要输入此密码便可开门。这样可预防万一停电后再送电时无密码可用。4、按“#”，清除显示器为“000000”。5、欲更改密码时，先输入新密码再按“*”，即可建立新密码。6、输入新密码，再按“D”开门键。若号码与密码相符，则门会打开，否则显示器会清除为“000000”。系统功能框图如下：三、硬件系统设计：硬件系统原理图如下页图：123456ABCD654321DCBATitleNumberRevisionSizeBDate:18-May-2007Sheet of File:C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\Rar\.ddb密码锁Drawn By:A7B1C2D6B14LT3RB15a13b12c11d10e9f15g14GND8VCC167447C03CON AT62BC02CON AT62BC01CON AT62BR4B1E2C3Y5A101512GND7VCC14741SO4A74LS04VCCR5R6R7R8R9R10R11R12R13R15R14R16A1B2C3G2A4G2B5G16Y77GND8Y69Y510Y411Y312Y213Y114Y015VCC1674LS138VCCX112MHZY4A1015Y3A1015Y2A1015Y1A1015Y0A1015VCCSPEAKERR19012PNPVCCVCCR2R3123456789A1B1C10D1#*VCCVCCEA/VP31X119X218RESET9RD17WR16INT012INT113T014T115P101P112P123P134P145P156P167P178P0039P0138P0237P0336P0435P0534P0633P0732P2021P2122P2223P2324P2425P2526P2627P2728PSEN29ALE/P30TXD11RXD10VCC40GND20dp80C51VCC12345678910111213141516171819202112345671234567123456712345671234567123456...
