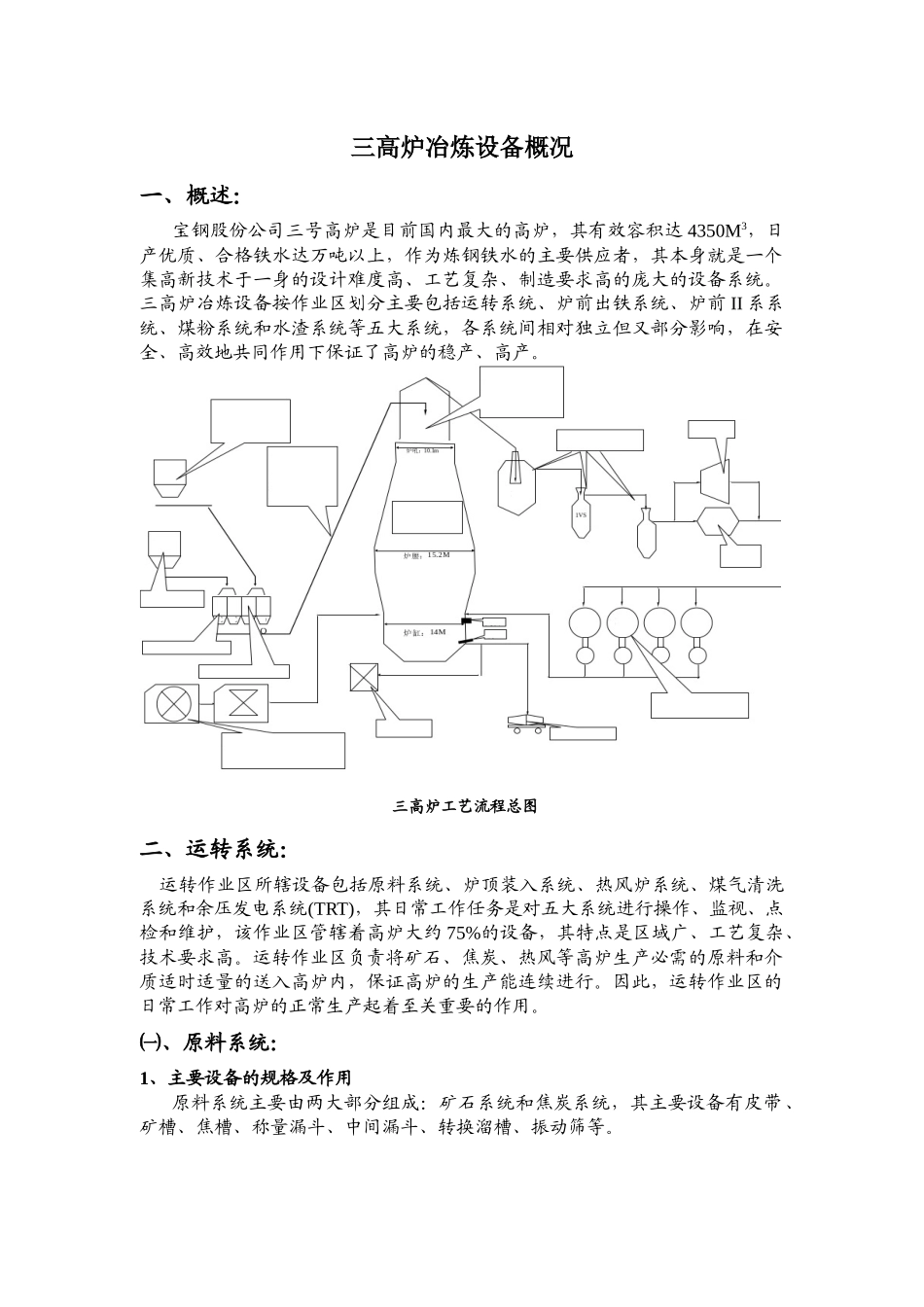

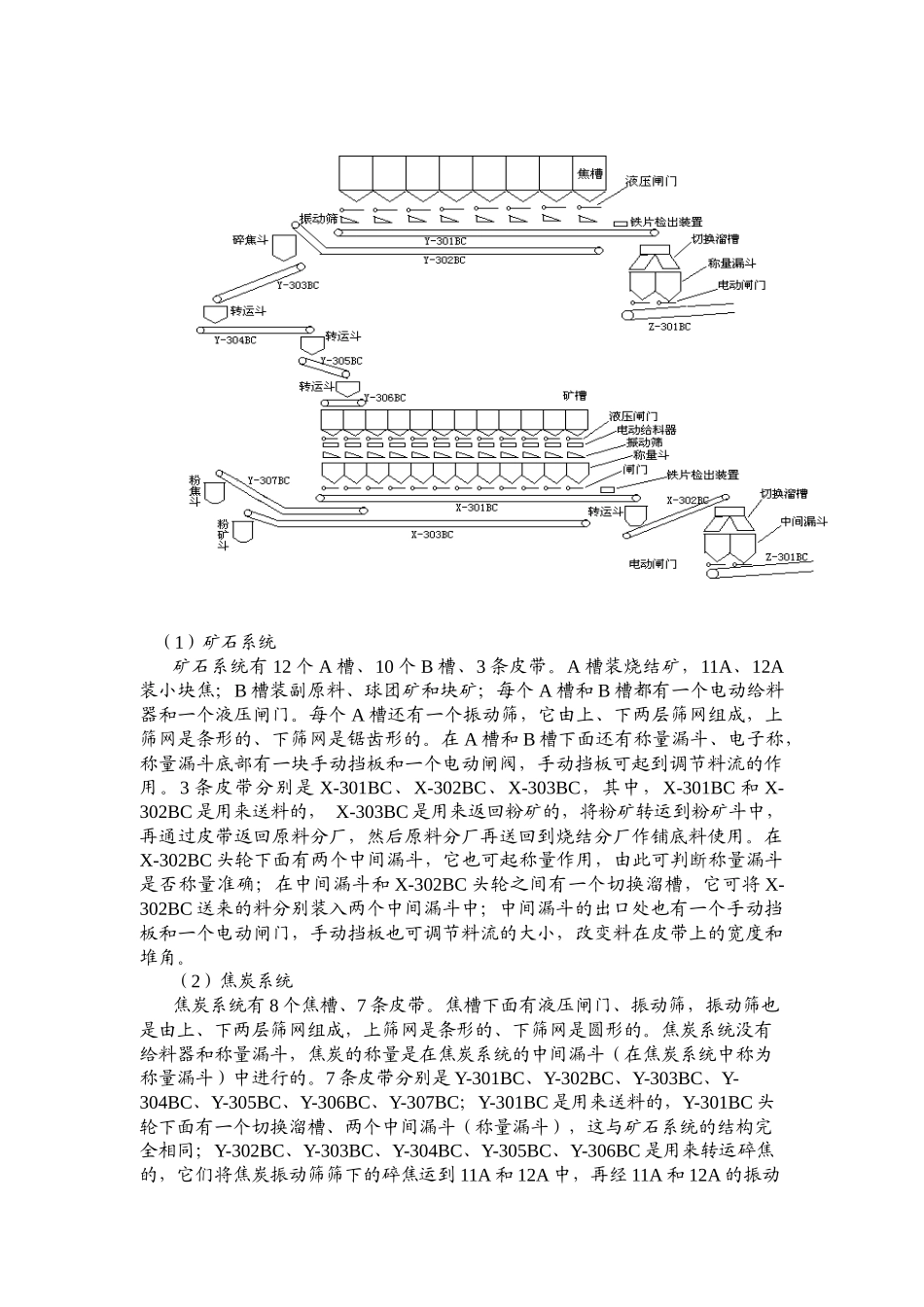

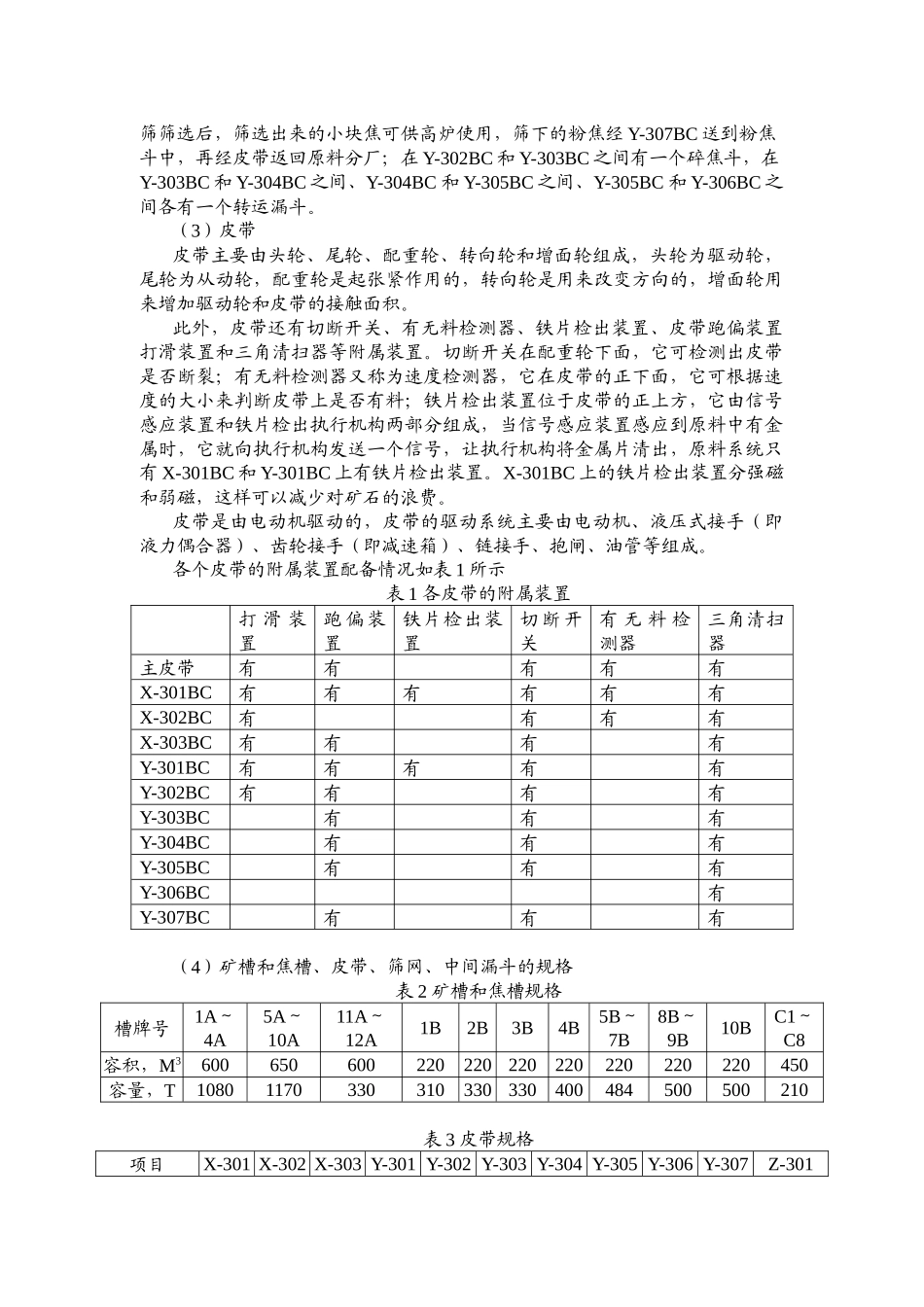

三高炉冶炼设备概况一、概述：宝钢股份公司三号高炉是目前国内最大的高炉，其有效容积达4350M3，日产优质、合格铁水达万吨以上，作为炼钢铁水的主要供应者，其本身就是一个集高新技术于一身的设计难度高、工艺复杂、制造要求高的庞大的设备系统。三高炉冶炼设备按作业区划分主要包括运转系统、炉前出铁系统、炉前II系系统、煤粉系统和水渣系统等五大系统，各系统间相对独立但又部分影响，在安全、高效地共同作用下保证了高炉的稳产、高产。二、运转系统：运转作业区所辖设备包括原料系统、炉顶装入系统、热风炉系统、煤气清洗系统和余压发电系统(TRT)，其日常工作任务是对五大系统进行操作、监视、点检和维护，该作业区管辖着高炉大约75%的设备，其特点是区域广、工艺复杂、技术要求高。运转作业区负责将矿石、焦炭、热风等高炉生产必需的原料和介质适时适量的送入高炉内，保证高炉的生产能连续进行。因此，运转作业区的日常工作对高炉的正常生产起着至关重要的作用。㈠、原料系统：1、主要设备的规格及作用原料系统主要由两大部分组成：矿石系统和焦炭系统，其主要设备有皮带、矿槽、焦槽、称量漏斗、中间漏斗、转换溜槽、振动筛等。三高炉工艺流程总图（1）矿石系统矿石系统有12个A槽、10个B槽、3条皮带。A槽装烧结矿，11A、12A装小块焦；B槽装副原料、球团矿和块矿；每个A槽和B槽都有一个电动给料器和一个液压闸门。每个A槽还有一个振动筛，它由上、下两层筛网组成，上筛网是条形的、下筛网是锯齿形的。在A槽和B槽下面还有称量漏斗、电子称，称量漏斗底部有一块手动挡板和一个电动闸阀，手动挡板可起到调节料流的作用。3条皮带分别是X-301BC、X-302BC、X-303BC，其中，X-301BC和X-302BC是用来送料的，X-303BC是用来返回粉矿的，将粉矿转运到粉矿斗中，再通过皮带返回原料分厂，然后原料分厂再送回到烧结分厂作铺底料使用。在X-302BC头轮下面有两个中间漏斗，它也可起称量作用，由此可判断称量漏斗是否称量准确；在中间漏斗和X-302BC头轮之间有一个切换溜槽，它可将X-302BC送来的料分别装入两个中间漏斗中；中间漏斗的出口处也有一个手动挡板和一个电动闸门，手动挡板也可调节料流的大小，改变料在皮带上的宽度和堆角。（2）焦炭系统焦炭系统有8个焦槽、7条皮带。焦槽下面有液压闸门、振动筛，振动筛也是由上、下两层筛网组成，上筛网是条形的、下筛网是圆形的。焦炭系统没有给料器和称量漏斗，焦炭的称量是在焦炭系统的中间漏斗（在焦炭系统中称为称量漏斗）中进行的。7条皮带分别是Y-301BC、Y-302BC、Y-303BC、Y-304BC、Y-305BC、Y-306BC、Y-307BC；Y-301BC是用来送料的，Y-301BC头轮下面有一个切换溜槽、两个中间漏斗（称量漏斗），这与矿石系统的结构完全相同；Y-302BC、Y-303BC、Y-304BC、Y-305BC、Y-306BC是用来转运碎焦的，它们将焦炭振动筛筛下的碎焦运到11A和12A中，再经11A和12A的振动图1原料系统流程筛筛选后，筛选出来的小块焦可供高炉使用，筛下的粉焦经Y-307BC送到粉焦斗中，再经皮带返回原料分厂；在Y-302BC和Y-303BC之间有一个碎焦斗，在Y-303BC和Y-304BC之间、Y-304BC和Y-305BC之间、Y-305BC和Y-306BC之间各有一个转运漏斗。（3）皮带皮带主要由头轮、尾轮、配重轮、转向轮和增面轮组成，头轮为驱动轮，尾轮为从动轮，配重轮是起张紧作用的，转向轮是用来改变方向的，增面轮用来增加驱动轮和皮带的接触面积。此外，皮带还有切断开关、有无料检测器、铁片检出装置、皮带跑偏装置打滑装置和三角清扫器等附属装置。切断开关在配重轮下面，它可检测出皮带是否断裂；有无料检测器又称为速度检测器，它在皮带的正下面，它可根据速度的大小来判断皮带上是否有料；铁片检出装置位于皮带的正上方，它由信号感应装置和铁片检出执行机构两部分组成，当信号感应装置感应到原料中有金属时，它就向执行机构发送一个信号，让执行机构将金属片清出，原料系统只有X-301BC和Y-301BC上有铁片检出装置。X-301BC上的铁片检出装置分强磁和弱磁，这样可以减少对矿石的浪费。皮带是由电动机驱动的，皮带的驱动系统主要由电动机、液压式接手（即液力偶合器）、齿轮接手（即减速箱）、链接...
