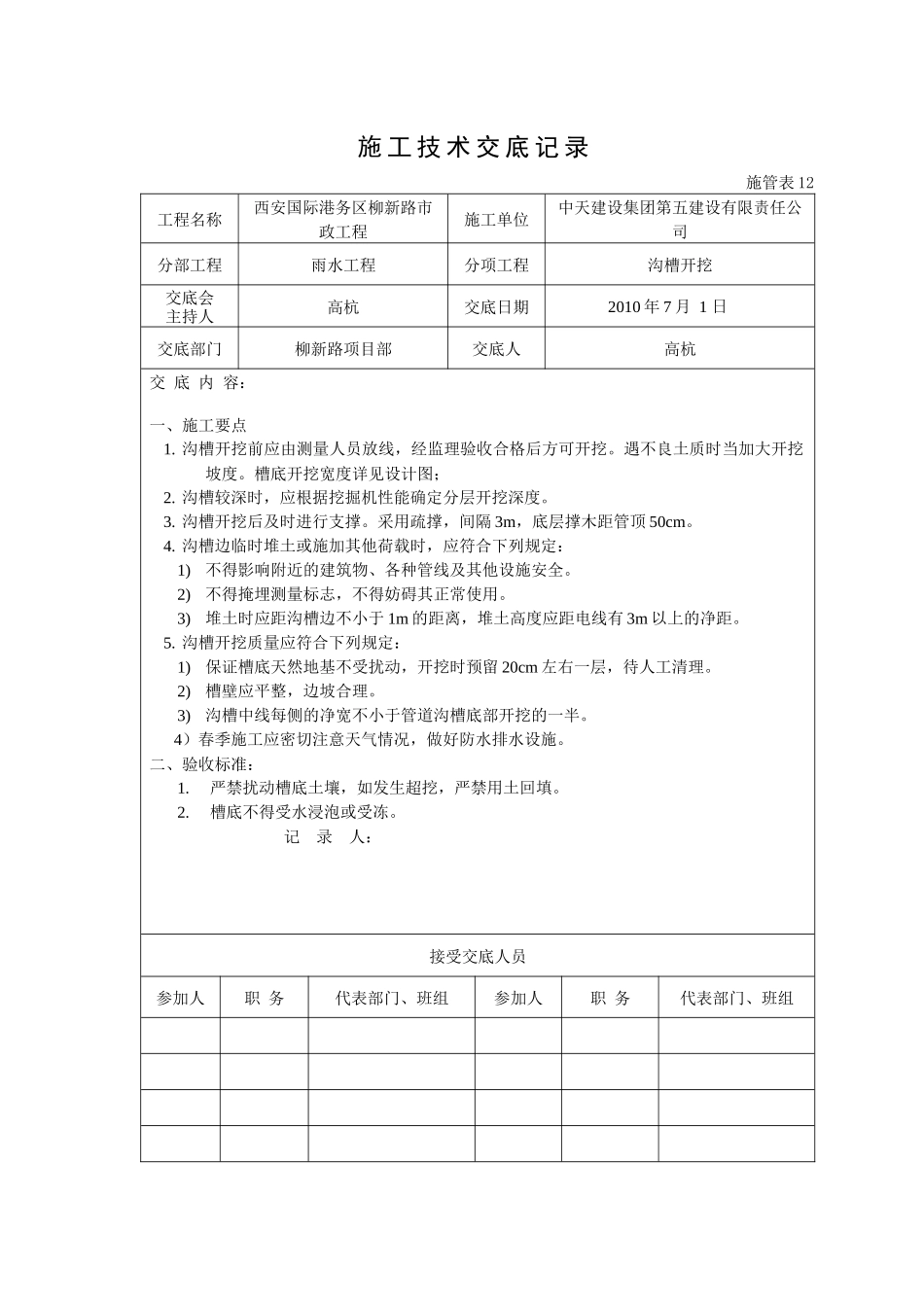

施工技术交底记录施管表12工程名称西安国际港务区柳新路市政工程施工单位中天建设集团第五建设有限责任公司分部工程雨水工程分项工程沟槽开挖交底会主持人高杭交底日期2010年7月1日交底部门柳新路项目部交底人高杭交底内容：一、施工要点1.沟槽开挖前应由测量人员放线，经监理验收合格后方可开挖。遇不良土质时当加大开挖坡度。槽底开挖宽度详见设计图；2.沟槽较深时，应根据挖掘机性能确定分层开挖深度。3.沟槽开挖后及时进行支撑。采用疏撑，间隔3m，底层撑木距管顶50cm。4.沟槽边临时堆土或施加其他荷载时，应符合下列规定：1)不得影响附近的建筑物、各种管线及其他设施安全。2)不得掩埋测量标志，不得妨碍其正常使用。3)堆土时应距沟槽边不小于1m的距离，堆土高度应距电线有3m以上的净距。5.沟槽开挖质量应符合下列规定：1)保证槽底天然地基不受扰动，开挖时预留20cm左右一层，待人工清理。2)槽壁应平整，边坡合理。3)沟槽中线每侧的净宽不小于管道沟槽底部开挖的一半。4）春季施工应密切注意天气情况，做好防水排水设施。二、验收标准：1.严禁扰动槽底土壤，如发生超挖，严禁用土回填。2.槽底不得受水浸泡或受冻。记录人：接受交底人员参加人职务代表部门、班组参加人职务代表部门、班组施工技术交底记录施管表12工程名称西安国际港务区柳新路市政工程施工单位中天建设集团第五建设有限责任公司分部工程雨水工程分项工程安管交底会主持人高杭交底日期2010年7月1日交底部门柳新路项目部交底人高杭交底内容：1、管材采用钢筋混凝土管，采用柔性橡胶圈接口。2、用吊车下管，人工配合安装。安装前先确定检查井位置及管底标高，然后计算该检查井的半径及井壁厚度，确定第一根管的位置，根据标高摆放混凝土垫块。在井位处搭设门架，确定混凝土管道中线。将管中用线绳挂在门架上，然后用线锥控制到中线吊下，吊入第一根管后，校正标高、中线，再用混凝土垫块垫稳，防止安装好的混凝土管产生位移。然后吊入第二根管，把橡胶圈安放在插口上，再从管两侧用5T手扳葫芦将插口拉入承口，校正标高、中线，检查橡胶圈是否平整、紧密，依次安装完毕。3、管道安装应注意以下几点：（1）、下管、排管应采用钢丝绳吊装，吊装前找出管体重心，做出标志。（2）、下管时使管节承口迎向流水方向，下管安管不得扰动管道基础。（3）、下管时由专人协调指挥，沟槽上、下作业人员必须听从指挥，以防发生安全事故。4、管道安装及接口的质量要求：（1）、直线段管道安装管口间的纵向间隙为：5-1.5㎜。（2）、管道内底高程：±10-±15㎜（3）、相邻管内底错口：5㎜记录人：接受交底人员参加人职务代表部门、班组参加人职务代表部门、班组施工技术交底记录施管表12工程名称西安国际港务区柳新路市政工程施工单位中天建设集团第五建设有限责任公司分部工程雨水工程分项工程闭水试验交底会主持人高杭交底日期2010年7月1日交底部门柳新路项目部交底人高杭交底内容：1、试验条件（1）、管线及沟槽检查：管道外观质量检查及测量检查均已合格，井室砌筑完毕；管道未回填，且沟槽内无积水；全部预留孔洞已封堵且不漏水。（2）、闭水堵：管道两端的管堵已用水泥砂浆砌砖封堵严密、牢固，并养护3-4d达到一定强度。（3）、水源及排水：试验前准备好水源，确定好排水位置，排水时不得影响附近环境。2、闭水试验方式宜从上游向下游分段进行，宜逐段倒水，节约用水量，减少重复注水。3、带井闭水试验一般以相邻两检查井之间的管段为一分段，对每一分段进行闭水试验。对管径大于700mm的可以选取总井段数量的3分之一进行试验。（1）、注水浸泡：管道两头管堵经养护达到规定的强度后，向闭水段的检查井内注水，注水高度一般为上游检查井水位高度。闭水试验水位，应为试验段上游管内顶以上2m。如井高不足2米，将水灌至接近井室高度，注水过程中，同时检查管堵、管道、井身是否漏水和渗水。浸泡管和井不得少于24小时，浸泡1～2天后进行闭水试验。（2）、闭水试验：试验时按照井内的水位，测定水位高度，开始记录，对渗水量测定时间不小于30min，根据井内水面下降值计算渗水量，渗水量不超过规定允许渗水量，外观检查管接口或管身...
