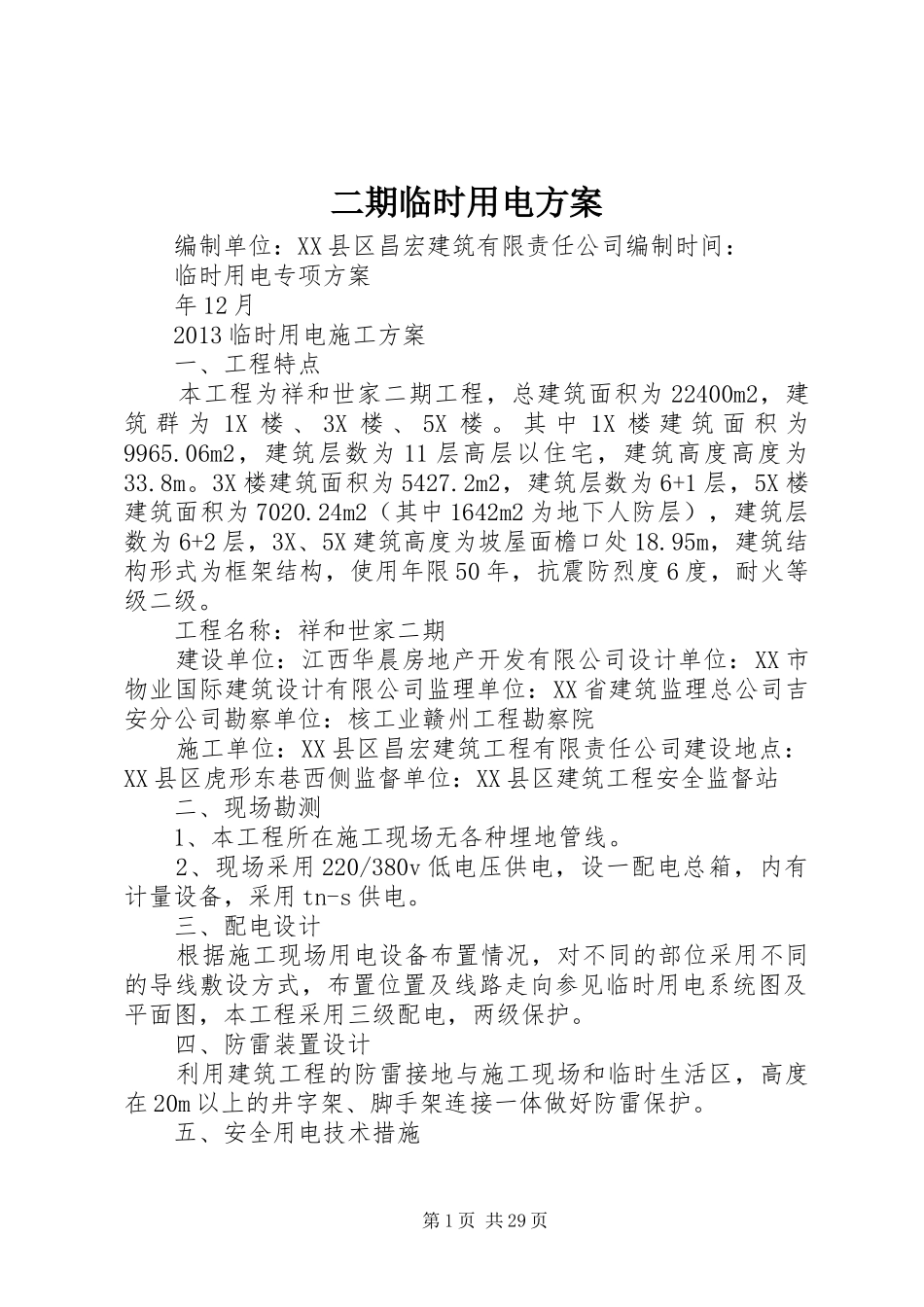

二期临时用电方案编制单位：XX县区昌宏建筑有限责任公司编制时间：临时用电专项方案年12月2013临时用电施工方案一、工程特点本工程为祥和世家二期工程，总建筑面积为22400m2，建筑群为1X楼、3X楼、5X楼。其中1X楼建筑面积为9965.06m2，建筑层数为11层高层以住宅，建筑高度高度为33.8m。3X楼建筑面积为5427.2m2，建筑层数为6+1层，5X楼建筑面积为7020.24m2（其中1642m2为地下人防层），建筑层数为6+2层，3X、5X建筑高度为坡屋面檐口处18.95m，建筑结构形式为框架结构，使用年限50年，抗震防烈度6度，耐火等级二级。工程名称：祥和世家二期建设单位：江西华晨房地产开发有限公司设计单位：XX市物业国际建筑设计有限公司监理单位：XX省建筑监理总公司吉安分公司勘察单位：核工业赣州工程勘察院施工单位：XX县区昌宏建筑工程有限责任公司建设地点：XX县区虎形东巷西侧监督单位：XX县区建筑工程安全监督站二、现场勘测1、本工程所在施工现场无各种埋地管线。2、现场采用220/380v低电压供电，设一配电总箱，内有计量设备，采用tn-s供电。三、配电设计根据施工现场用电设备布置情况，对不同的部位采用不同的导线敷设方式，布置位置及线路走向参见临时用电系统图及平面图，本工程采用三级配电，两级保护。四、防雷装置设计利用建筑工程的防雷接地与施工现场和临时生活区，高度在20m以上的井字架、脚手架连接一体做好防雷保护。五、安全用电技术措施第1页共29页安全用电措施包括两个方面的内容。一是安全用电在技术上采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施包括下列内容1、线路的形式。本工程采用电源中性点直接接地工作零线与保护零线分开，保护零线作重复接地的三相五线制线路，并且接地接零系统应独立设置，不允许与外电线路相混淆。2、导线截面为保证绝缘导线的电气安全和供电电压质量，导线截面应满足下列基本要求1）导线中的负荷电流应不大于其允许载流量2）线路末端电压偏差应不大于其额定电压的5%3）单相线路的工作零线截面相同，三相线路的工作零线和保护零线截面应不小于相线截面的50%，并须满足机械强度要求，导线截面应符合有关规定的最低要求。3、架空线路的敷设1）架空线必须设在专用电杆上，严禁架设在树、脚手架等非专用电杆上，电杆可采用标准木杆，木杆不得腐朽，其稍径应不小于130mm，电杆埋设深度应满足杆长的1/10和不小于0.6m，但在松软土质处应适当加大埋设深度，终端杆转角杆应加装拉线或撑杆，拉线宜采用镀锌铁线，其截面不得小于3×Φ4.0mm^2，拉线与电杆夹角应在45o-30o之间，拉线的埋设深度不得小于1m。2）架空线路的横担为木横担，木横担截面取为80×80mm^2横，横担长度选用按以下要求：二线选0.7m长。3）架空线路的相序符合下列规则：和保护零线在同一横担架设时，导线相序排列是；面向负荷，从左侧起为l1、n、l2、l3、pe。4）架空线路的档距不得大于35m，线距不小于0.3m，架空线路在一个档距内每一层导线的接头数不得超过该层导线数的50%，且一根导线只允许有一个接头，接户线在档距内不得有接头，进线处离地高度不得小于2.5m。第2页共29页5）架空线路用设置适中保护和过负荷保护。4、接零保护系统1）在现场施工专用的中性点直接接地的电力线路中，采用tn-s接零保护系统。2）电气设备不带电的金属处壳必须与专用保护零线连接，专用保护零线应由工作接地线，配电室的零线或第一级漏电保护器电源侧的零线引出。3）保护零线除必须在配电室或总配电箱处重复接地外，还必须在配电线路的中间处和末端处做重复接地。4）保护零线应单独敷设，不作它用，重复接地线应与保护零线相连接，保护零线的每组重复接地装置的接地电阻值应不大于10欧姆。5）每一接地装置的接地线应采用二根以上导体，在不同点与接地装置做电气连接，不得用铝导体做接地体或地下接地线，垂直接地体宜采用角钢。6）保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求，与电气设备相连接的保护零线应为截面不小于2.5mm^2的绝缘多股铜线，保护零线的统一标志为绿/黄双色线。7）保护零...
