左权电气预装式箱变技术规范VIP免费

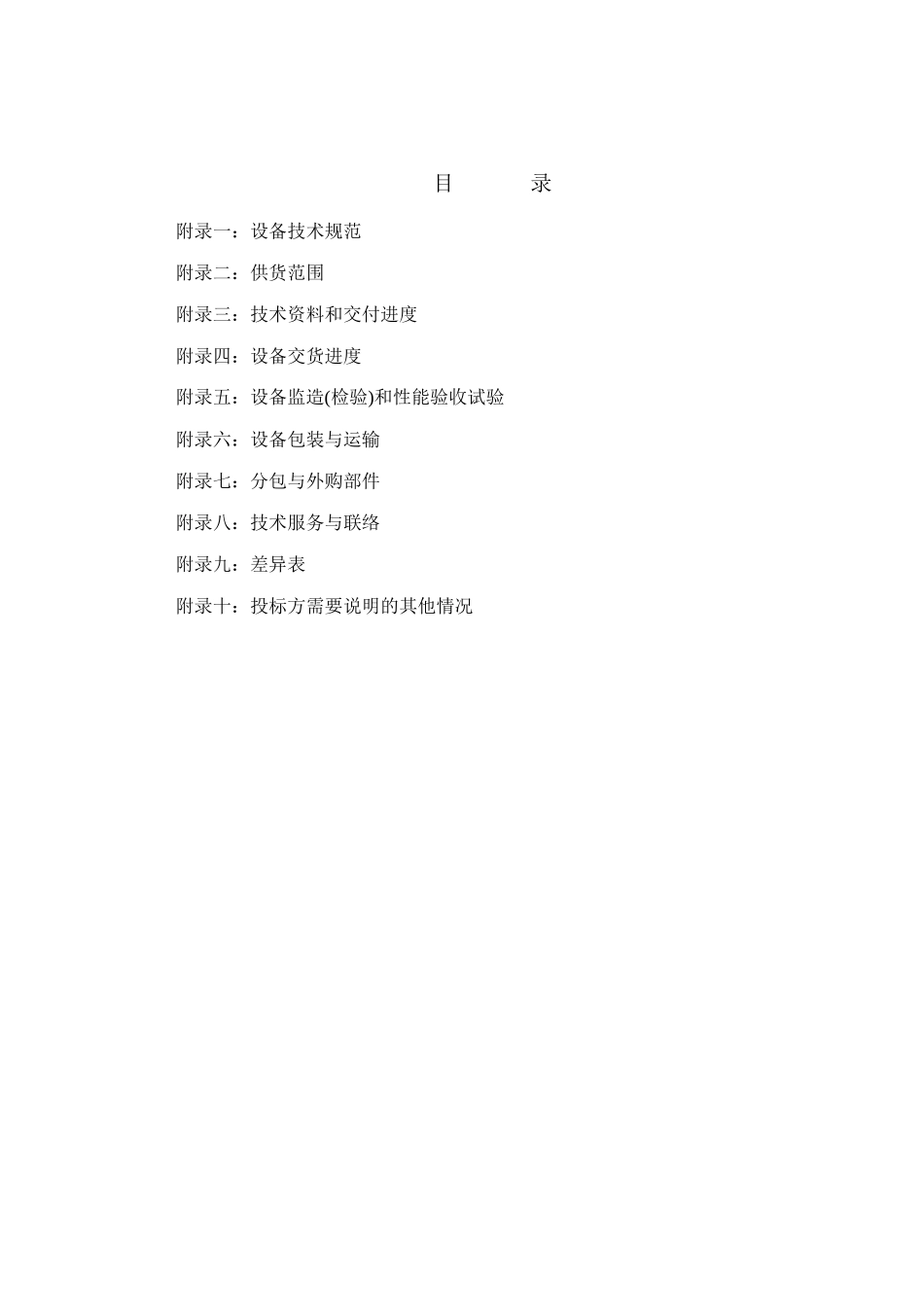

华能左权电厂侯班楼工程预装式箱变（干式变压器低压配电柜及附属等）技术规范书招标方：华能左权煤电有限责任公司2014年02月目录附录一：设备技术规范附录二：供货范围附录三：技术资料和交付进度附录四：设备交货进度附录五：设备监造(检验)和性能验收试验附录六：设备包装与运输附录七：分包与外购部件附录八：技术服务与联络附录九：差异表附录十：投标方需要说明的其他情况附件一设备技术规范11、总则1.1本设备技术规范书仅适用于华能左权电厂候班楼6.3KV预装式箱变的高压开关柜、干式变压器及预装式箱变本体的功能设计、结构、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本技术规范和工业标准的优质产品。1.3如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4本技术规范书所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行。1.5本设备技术规范书经招、投双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6本设备技术规范书未尽事宜，由招、投双方协商确定。1.7对于进口设备必须有原产地证明材料和海关报关单，如在使用过程中发现有虚假为，投标方必须负责进行免费更换，并承担相应的损失。1.8本工程采用KKS标识系统。具体标识要求由设计院提出，在设计联络会上讨论确定。2工程概况、设计条件与环境条件2.1工程概况华能左权电厂候班楼规划为三栋建筑分别为值班公寓1#楼,值班公寓2#楼,活动中心，值班公寓1#楼：地下1层,地上12层,地下一层为设备用房和自行车库；一~十二层为住宅(共7屋顶为电梯机房.层高:地下一层为3.6m，地上一至十二层为3m,电梯机房为4.5m,室内外高差-0.45m,建筑主体高度36.45m.总建筑面积11701.83平米,值班公寓2#楼：地下1层,地上12层,地下一层为设备用房和储藏室；一~十二层为住宅(共72户),屋顶为电梯机房.层高:地下一层为3.6m，地上一至十二层为3m,电梯机房为4.5m,室内外高差-0.45m,建筑主体高度36.45m.总建筑面积11981.82平米。活动中心：建筑面积约为2758.92平方米.本工程地上三层，一层功能为篮球场及活动室，二三层为办公室及会议室，一、二层层高3.9m，三层层高5.4m。，建筑总高度15.15米。。本工程为框架结构。2.2厂址地理位置华能左权电厂一期2×660MW级工程，位于左权县城南偏西约1.5KM、清漳西源河南岸河漫滩地处，厂址东南紧邻河南坪村、南靠山体、西南接冯婆峪村、西约0.5KM处为西河头村、清漳西源（河）由西向东从厂址北侧流过。厂址东侧0.8M处为左权县发电厂，207国道（内蒙古锡林浩特——广东海安）由北至南纵贯全县从厂址东侧1.0KM处通过，武（乡）左（权）铁路，由南至北处207国道东侧通过，并与阳（泉）--涉（县）铁路左权站（河南坪厂址约2.8km）接轨,交通比较便利。厂址东西约长1.1km,自然地面标高1098.43—1129.64m(属1956年黄海高程系，下同)之间，厂址地形西南高东北低，主要为旱地。2.3设计条件与环境条件2.3.1周围空气温度最高温度：36.2℃最低温度：-33℃2.3.2海拔高度：1134.6m2.3.3最大风速：24.0m/s2.3.4多年相对湿度平均值：53％2.3.5河南坪场地二级阶地、一级阶地及河漫滩的50年超越概率10％的场地地表水平地震动峰值加速度分别为0.089g、0.085g，厂址区的抗震设防烈度为6度；地震动反应谱特征周期分别为0.40s、0.45s，Ⅱ类场地2.3.6污秽等级IV级2.3.7最大积雪厚度20mm2.3.8覆冰厚度：15mm(暂定)2.4气象条件2.4.1常规气象参数左权县气象站位于县城关北城堠，东京113°22′，北纬37°05′，观测场海拔高度1134.6m。该站从1959年1月开始观测，为夜间不守班的3次观测的一般站。厂址距气象站直线距离2km，厂址标高比气象站低12.5m，两者就地形特征而言，均处于同一大地形内，气象站基本气象要素可以直接移用到厂址，但对空冷设计气象参数，因为地形有一定差异，导致风要素的差异比较明显。厂...
