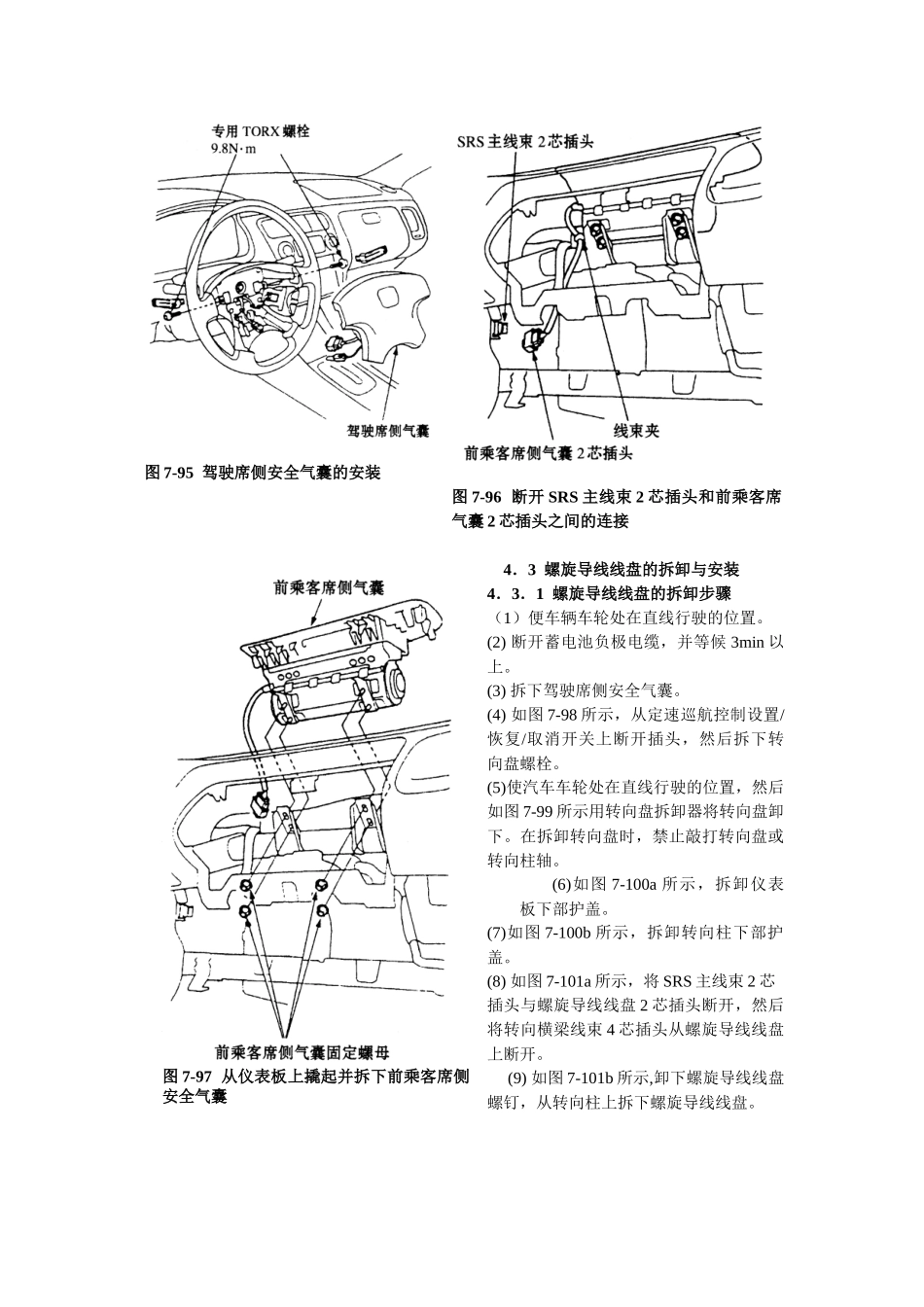

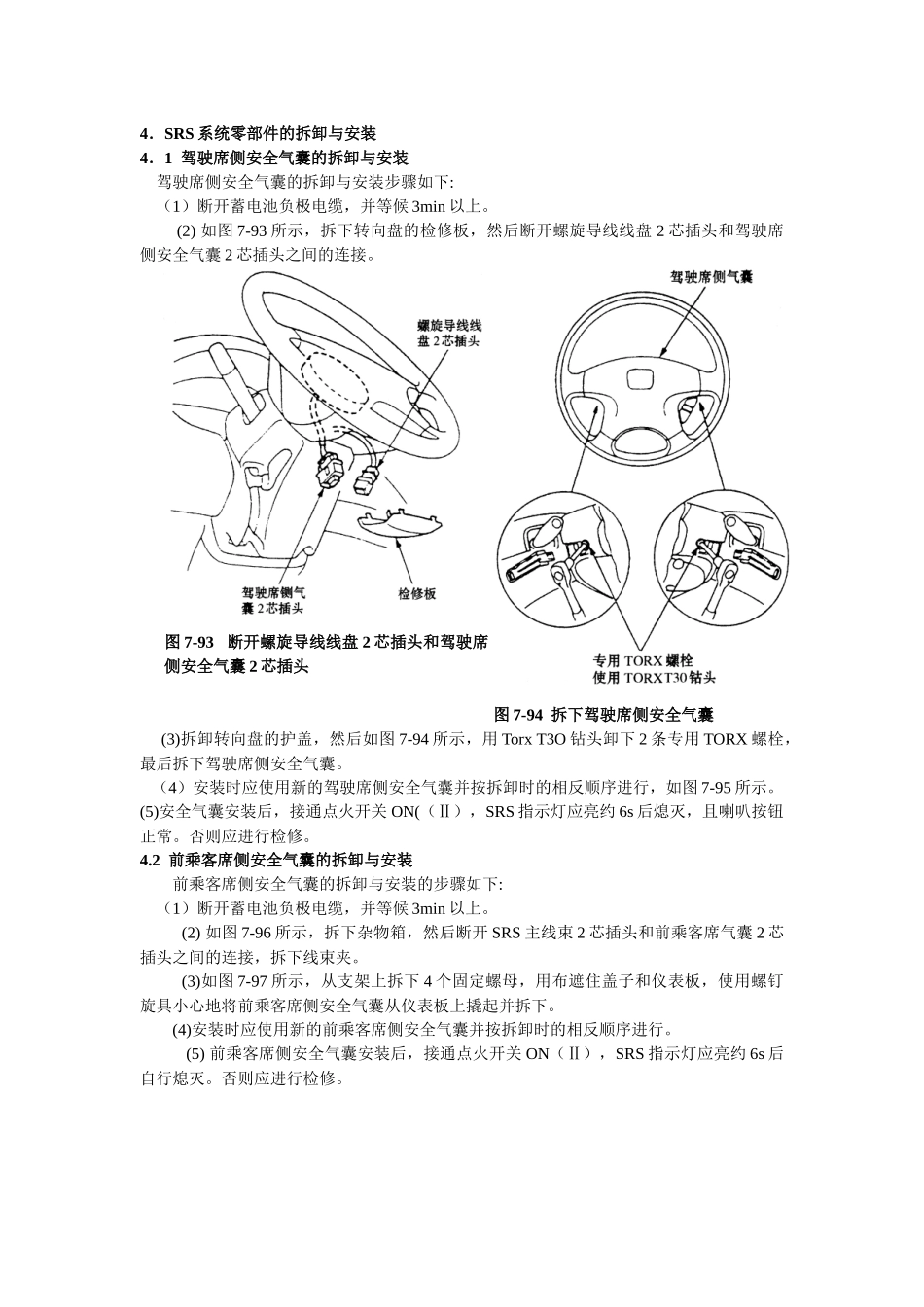

4．SRS系统零部件的拆卸与安装4．1驾驶席侧安全气囊的拆卸与安装驾驶席侧安全气囊的拆卸与安装步骤如下:（1）断开蓄电池负极电缆，并等候3min以上。(2)如图7-93所示，拆下转向盘的检修板，然后断开螺旋导线线盘2芯插头和驾驶席侧安全气囊2芯插头之间的连接。图7-93断开螺旋导线线盘2芯插头和驾驶席侧安全气囊2芯插头图7-94拆下驾驶席侧安全气囊(3)拆卸转向盘的护盖，然后如图7-94所示，用TorxT3O钻头卸下2条专用TORX螺栓，最后拆下驾驶席侧安全气囊。（4）安装时应使用新的驾驶席侧安全气囊并按拆卸时的相反顺序进行，如图7-95所示。(5)安全气囊安装后，接通点火开关ON(（Ⅱ），SRS指示灯应亮约6s后熄灭，且喇叭按钮正常。否则应进行检修。4.2前乘客席侧安全气囊的拆卸与安装前乘客席侧安全气囊的拆卸与安装的步骤如下:（1）断开蓄电池负极电缆，并等候3min以上。(2)如图7-96所示，拆下杂物箱，然后断开SRS主线束2芯插头和前乘客席气囊2芯插头之间的连接，拆下线束夹。(3)如图7-97所示，从支架上拆下4个固定螺母，用布遮住盖子和仪表板，使用螺钉旋具小心地将前乘客席侧安全气囊从仪表板上撬起并拆下。(4)安装时应使用新的前乘客席侧安全气囊并按拆卸时的相反顺序进行。(5)前乘客席侧安全气囊安装后，接通点火开关ON（Ⅱ），SRS指示灯应亮约6s后自行熄灭。否则应进行检修。图7-95驾驶席侧安全气囊的安装图7-96断开SRS主线束2芯插头和前乘客席气囊2芯插头之间的连接4．3螺旋导线线盘的拆卸与安装4．3．1螺旋导线线盘的拆卸步骤（1）便车辆车轮处在直线行驶的位置。(2)断开蓄电池负极电缆，并等候3min以上。(3)拆下驾驶席侧安全气囊。(4)如图7-98所示，从定速巡航控制设置/恢复/取消开关上断开插头，然后拆下转向盘螺栓。(5)使汽车车轮处在直线行驶的位置，然后如图7-99所示用转向盘拆卸器将转向盘卸下。在拆卸转向盘时，禁止敲打转向盘或转向柱轴。(6)如图7-100a所示，拆卸仪表板下部护盖。(7)如图7-100b所示，拆卸转向柱下部护盖。(8)如图7-101a所示，将SRS主线束2芯插头与螺旋导线线盘2芯插头断开，然后将转向横梁线束4芯插头从螺旋导线线盘上断开。(9)如图7-101b所示,卸下螺旋导线线盘螺钉，从转向柱上拆下螺旋导线线盘。图7-97从仪表板上撬起并拆下前乘客席侧安全气囊图7-98断开定速巡航控制设置/恢复/取消开关插头图7-99用转向盘拆卸器拆卸转向盘图7-100仪表板和转向柱下部护盖的拆卸4．3．2螺旋导线线盘的安装步骤（1）使车辆前轮处在直线行驶的位置。（2）断开蓄电池负极电缆，并等候3min以上。(3)如图7-102所示，调整取消套，以保证凸块垂直对准。（4）小心地将螺旋导线线盘安装到转向柱轴上，然后分别将如图7-101a所示的4芯插头与螺旋导线线盘连接，将2芯插头与SRS主线束连接。(5)安装转向柱护盖。(6)如有必要，矫正螺旋导线线盘的中心(新更换的螺旋导线线盘都已经过矫正)。螺旋导线线盘中心的矫正方法为:先将螺旋导线线盘顺时针旋转到不动为止，然后将螺旋导线线盘逆时针旋转大约2圈半，直到螺旋导线线盘上面的箭头标记（图7-103）竖直向上为止。图7-101螺旋导线线盘的拆卸图7-102调整取消套图7-103螺旋导线线盘上面的箭头标记(7)将螺旋导线线盘上的凸块与转向盘上的孔对正，并用新的转向盘螺栓安装转向盘。(8)安装驾驶席侧安全气囊。(9)重新连接蓄电池负极电缆。（10）螺旋导线线盘安装完毕后，应确认系统工作正常。其方法是：接通点火开关ON（Ⅱ）,SRS指示灯应亮约6s后自行熄灭。SRS指示灯熄灭后，将转向盘分别向左、右转至极限位置，以确认SKS指示灯不亮，且喇叭按钮正常。否则应进行检修。4．4SRS系统控制装置的拆卸与安装SRS系统控制装置的拆卸与安装步骤如下:（1）拆开蓄电池负极电缆，并等候3min以上。（2）拆开安全气囊插头。(3)拆卸控制台总成。（4）从SRS系统控制装置上断开SRS主线束18芯插头（图7-104）。(5)从SRS系统控制装置上拆下图7-105所示的3个专用TORX螺栓，然后将SRS系统控制装置从支架上拉下。(6)如图7-106所示，使用新的专用TORX螺栓安装新的SRS系统控制装置，然后将SRS主线束的18芯插头连接到SRS系统控制装置上，将SRS系统控制装置推回原位，直到锁...
