顶吹转炉吹炼工艺VIP免费

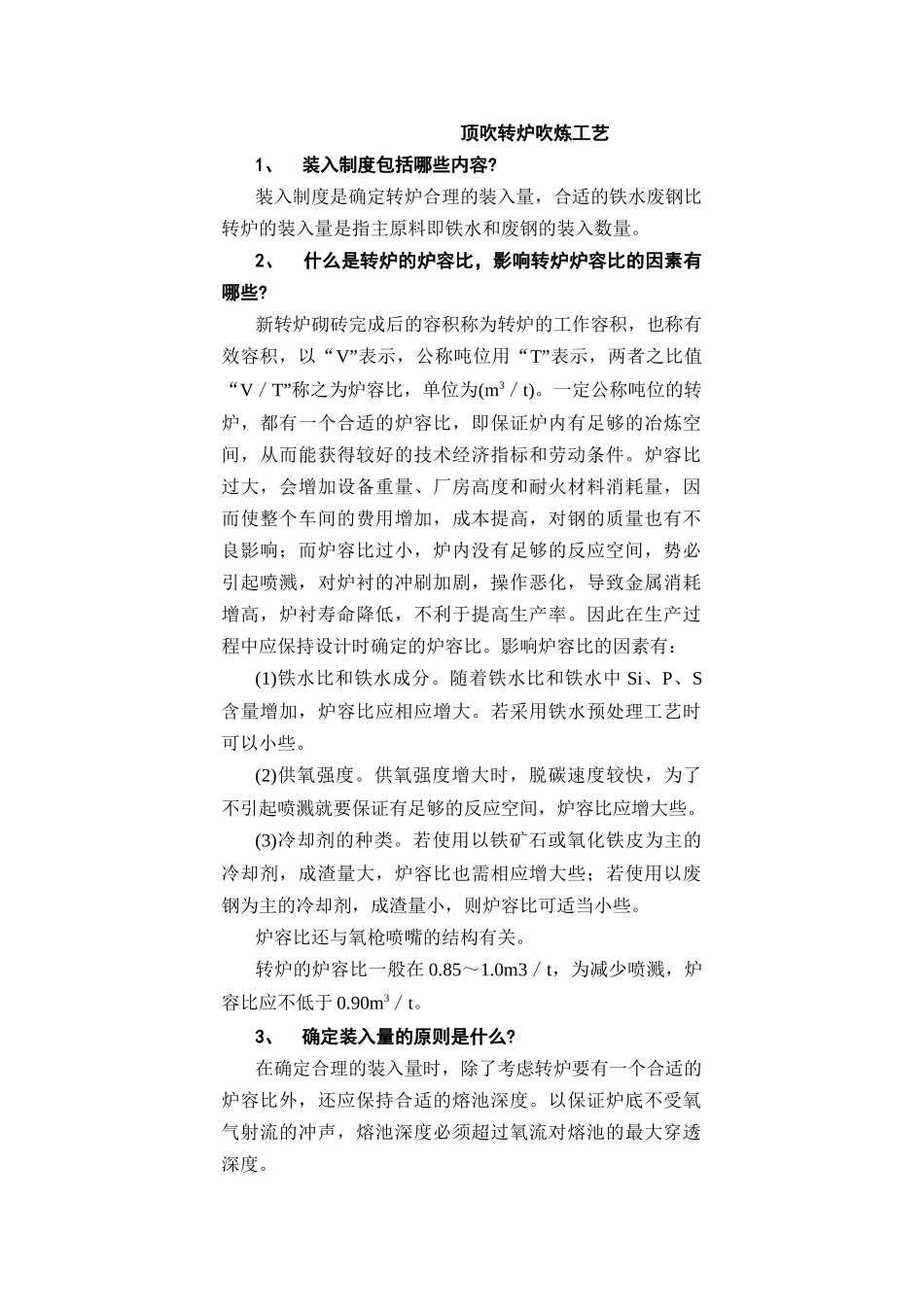

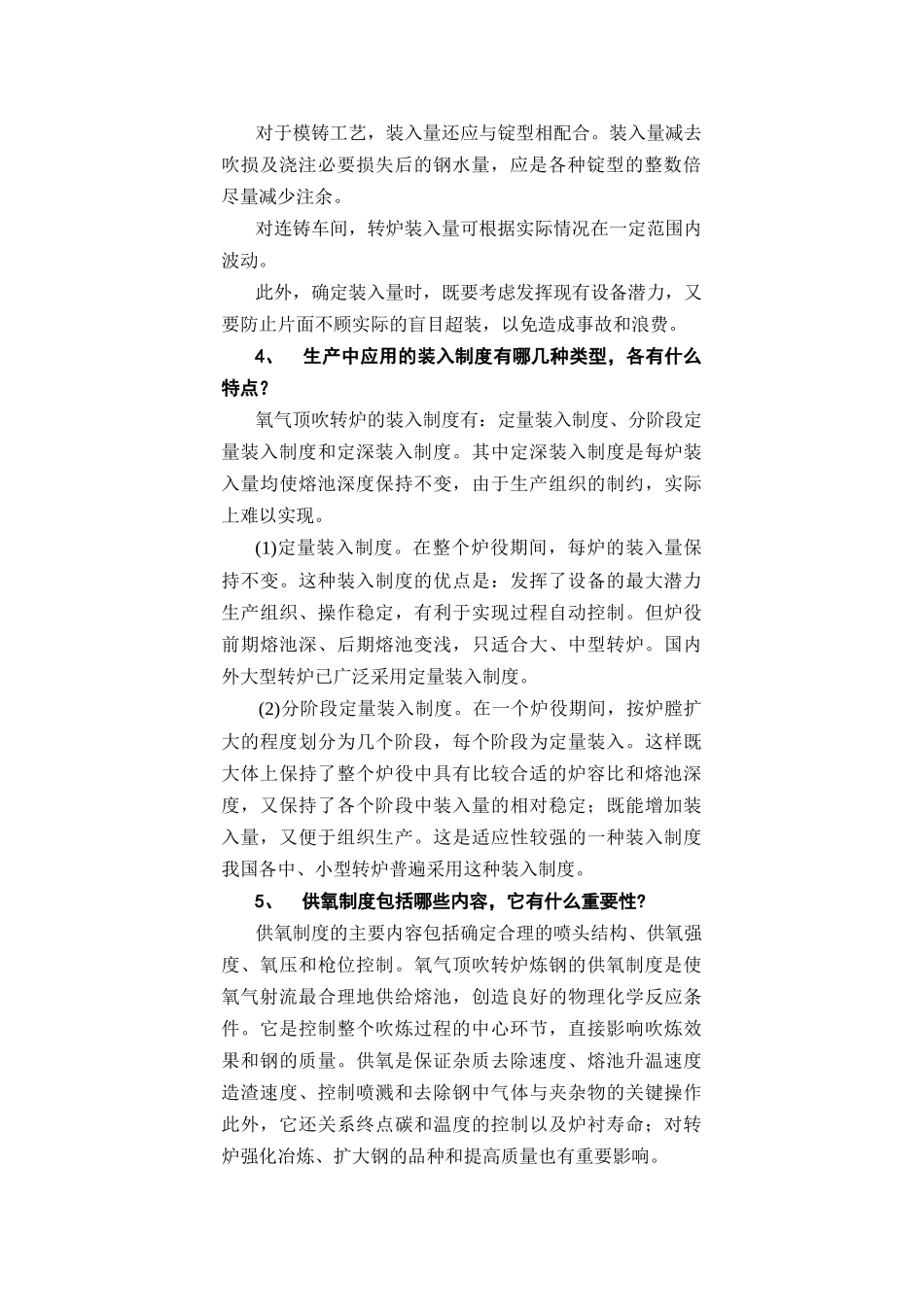

顶吹转炉吹炼工艺1、装入制度包括哪些内容?装入制度是确定转炉合理的装入量，合适的铁水废钢比转炉的装入量是指主原料即铁水和废钢的装入数量。2、什么是转炉的炉容比，影响转炉炉容比的因素有哪些?新转炉砌砖完成后的容积称为转炉的工作容积，也称有效容积，以“V”表示，公称吨位用“T”表示，两者之比值“V／T”称之为炉容比，单位为(m3／t)。一定公称吨位的转炉，都有一个合适的炉容比，即保证炉内有足够的冶炼空间，从而能获得较好的技术经济指标和劳动条件。炉容比过大，会增加设备重量、厂房高度和耐火材料消耗量，因而使整个车间的费用增加，成本提高，对钢的质量也有不良影响；而炉容比过小，炉内没有足够的反应空间，势必引起喷溅，对炉衬的冲刷加剧，操作恶化，导致金属消耗增高，炉衬寿命降低，不利于提高生产率。因此在生产过程中应保持设计时确定的炉容比。影响炉容比的因素有：(1)铁水比和铁水成分。随着铁水比和铁水中Si、P、S含量增加，炉容比应相应增大。若采用铁水预处理工艺时可以小些。(2)供氧强度。供氧强度增大时，脱碳速度较快，为了不引起喷溅就要保证有足够的反应空间，炉容比应增大些。(3)冷却剂的种类。若使用以铁矿石或氧化铁皮为主的冷却剂，成渣量大，炉容比也需相应增大些；若使用以废钢为主的冷却剂，成渣量小，则炉容比可适当小些。炉容比还与氧枪喷嘴的结构有关。转炉的炉容比一般在0.85～1.0m3／t，为减少喷溅，炉容比应不低于0.90m3／t。3、确定装入量的原则是什么?在确定合理的装入量时，除了考虑转炉要有一个合适的炉容比外，还应保持合适的熔池深度。以保证炉底不受氧气射流的冲声，熔池深度必须超过氧流对熔池的最大穿透深度。对于模铸工艺，装入量还应与锭型相配合。装入量减去吹损及浇注必要损失后的钢水量，应是各种锭型的整数倍尽量减少注余。对连铸车间，转炉装入量可根据实际情况在一定范围内波动。此外，确定装入量时，既要考虑发挥现有设备潜力，又要防止片面不顾实际的盲目超装，以免造成事故和浪费。4、生产中应用的装入制度有哪几种类型，各有什么特点？氧气顶吹转炉的装入制度有：定量装入制度、分阶段定量装入制度和定深装入制度。其中定深装入制度是每炉装入量均使熔池深度保持不变，由于生产组织的制约，实际上难以实现。(1)定量装入制度。在整个炉役期间，每炉的装入量保持不变。这种装入制度的优点是：发挥了设备的最大潜力生产组织、操作稳定，有利于实现过程自动控制。但炉役前期熔池深、后期熔池变浅，只适合大、中型转炉。国内外大型转炉已广泛采用定量装入制度。(2)分阶段定量装入制度。在一个炉役期间，按炉膛扩大的程度划分为几个阶段，每个阶段为定量装入。这样既大体上保持了整个炉役中具有比较合适的炉容比和熔池深度，又保持了各个阶段中装入量的相对稳定；既能增加装入量，又便于组织生产。这是适应性较强的一种装入制度我国各中、小型转炉普遍采用这种装入制度。5、供氧制度包括哪些内容，它有什么重要性?供氧制度的主要内容包括确定合理的喷头结构、供氧强度、氧压和枪位控制。氧气顶吹转炉炼钢的供氧制度是使氧气射流最合理地供给熔池，创造良好的物理化学反应条件。它是控制整个吹炼过程的中心环节，直接影响吹炼效果和钢的质量。供氧是保证杂质去除速度、熔池升温速度造渣速度、控制喷溅和去除钢中气体与夹杂物的关键操作此外，它还关系终点碳和温度的控制以及炉衬寿命；对转炉强化冶炼、扩大钢的品种和提高质量也有重要影响。6、什么是拉瓦尔型喷头，它有什么特点?拉瓦尔喷头是收缩—扩张型喷孔，当出口氧压与进口氧压之比p出/pO<0.528时才能够形成超音速射流。在拉瓦尔喷头中，气流在喉口处速度等于音速，在出口处达到超音速。由于氧气是可压缩流体，当高压低速氧气流经拉瓦尔管收缩段时，氧流速度提高，在到达音速时若继续缩小管径氧流速度并不再增高，只会造成氧气密度增大；此时要继续提高氧流速度，只能设法增大管径，使其产生绝热膨胀过程，氧压降低，密度减小、体积膨胀。当氧压与外界气压相等时，就可以获得超音速的氧射流，压力能转变为动能。扩大管径。拉瓦尔型喷头能够把压力能(势能)最大...
