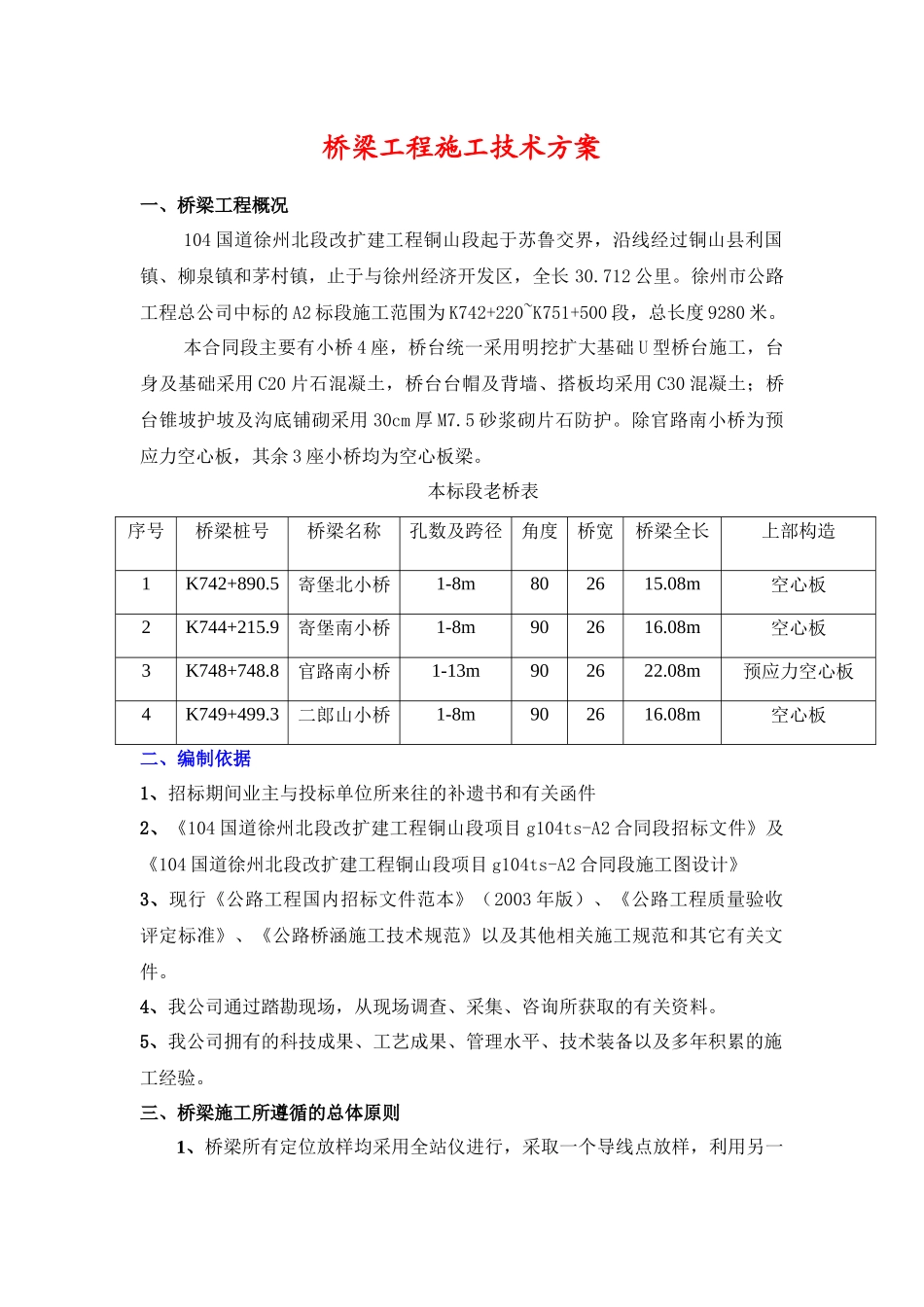

桥梁工程施工技术方案一、桥梁工程概况104国道徐州北段改扩建工程铜山段起于苏鲁交界，沿线经过铜山县利国镇、柳泉镇和茅村镇，止于与徐州经济开发区，全长30.712公里。徐州市公路工程总公司中标的A2标段施工范围为K742+220~K751+500段，总长度9280米。本合同段主要有小桥4座，桥台统一采用明挖扩大基础U型桥台施工，台身及基础采用C20片石混凝土，桥台台帽及背墙、搭板均采用C30混凝土；桥台锥坡护坡及沟底铺砌采用30cm厚M7.5砂浆砌片石防护。除官路南小桥为预应力空心板，其余3座小桥均为空心板梁。本标段老桥表序号桥梁桩号桥梁名称孔数及跨径角度桥宽桥梁全长上部构造1K742+890.5寄堡北小桥1-8m802615.08m空心板2K744+215.9寄堡南小桥1-8m902616.08m空心板3K748+748.8官路南小桥1-13m902622.08m预应力空心板4K749+499.3二郎山小桥1-8m902616.08m空心板二、编制依据1、招标期间业主与投标单位所来往的补遗书和有关函件2、《104国道徐州北段改扩建工程铜山段项目g104ts-A2合同段招标文件》及《104国道徐州北段改扩建工程铜山段项目g104ts-A2合同段施工图设计》3、现行《公路工程国内招标文件范本》（2003年版）、《公路工程质量验收评定标准》、《公路桥涵施工技术规范》以及其他相关施工规范和其它有关文件。4、我公司通过踏勘现场，从现场调查、采集、咨询所获取的有关资料。5、我公司拥有的科技成果、工艺成果、管理水平、技术装备以及多年积累的施工经验。三、桥梁施工所遵循的总体原则1、桥梁所有定位放样均采用全站仪进行，采取一个导线点放样，利用另一个点校核的方法，且一次放完每座桥梁所有的桥墩桩位或桥台位置，确认无误后，方可开始正式施工。2、为确保结构物外表更美观，所有外露部分的模板全部采用大块定型钢模板或涂塑模板，并使用符合要求的脱模剂。3、采取流水作业，提高模板及机具的使用周转率，实现施工连续性，对参与工程施工的机械和人员进行动态管理、合理调度。4、制定切实可行的施工进度计划，在施工期间认真贯彻执行。四、施工准备1、先搞好施工现场“三通一平”，并布置与既有公路接口处相关安全标识；2、各种必备的施工机械、工具、材料全部备齐，材料全部抽检合格；3、建设好现场各临时设施：水泥库房、砂石料堆场、水池、工人住房、钢筋原材料及半成品与成品存储棚、砼搅拌设备工作站等；4、测量工程师对桥台位置进行精确放样。五、桥涵施工方案（一）基坑开挖1、施工时首先精确放样，按设计要求和施工需要修整出施工平台，然后进行开挖轮廓线放样和基坑开挖。由于粉质粘土层较薄，故粉质粘土层基坑开挖采用人工配合机械进行放坡开挖，基坑坑壁坡度为1：1.25。露出岩层后，对已开挖基坑坑壁按原坡度进行刷坡扩挖，并对刷坡后的边坡进行拍打压实。2、风化严重岩层基坑开挖采用风镐震破配合机械开挖，当基坑开挖至基底0.2～0.3m时，采用人工凿除法，避免基底承载力受损。雨季施工时，在基坑作业平台外周边开挖排水沟，防止雨水倒灌；配备抽排水机具，及时排除基坑内积水。3、冬季施工河塘水位较偏低，在基坑开挖前首先对河塘进行抽水、清淤，有必要时对河塘进行围堰，围堰高度应高出施工期间可能出现的最高水位，并应满足堰身强度和稳定度的要求，堰内平面尺寸应满足基础施工的需要。4、基坑顶面应设置防止地面水流入基坑的设施，基坑定有动荷载时，坑顶边与动荷载间应留有不小于1m宽的护道，基坑坑壁坡度不易稳定并有地下水影响或放坡开挖场地受限制，根据实际情况选择适宜的支护方案。5、基坑开挖好后将表面刷洗干净、检查标高、中线，核对地质，报请监理工程师验收合格后立即进行基础砼施工，避免基岩暴露过久或受地表水浸泡而影响地基承载力。（二）模板工程1、桥台U型墩身采用定型钢模板拼装而成，用对拉螺栓进行对拉，在模板四周用槽钢背背肋进行模板固定，防止砼浇筑时挠度过大。2、模板两侧用倒链进行对拉，保证模板具有足够的强度、刚度、稳定性，支撑牢固。3、模板的架立要精确，特别是模板的几何尺寸、轴线位置、顶面高程、模板牢固以及美观程度，并采用钢片楔进行模板高度调整。4、在砼浇筑时设专人经常检查模板，确保其位置正确不发生...
