[北京]大型公建施工现场总平面布置方案VIP免费

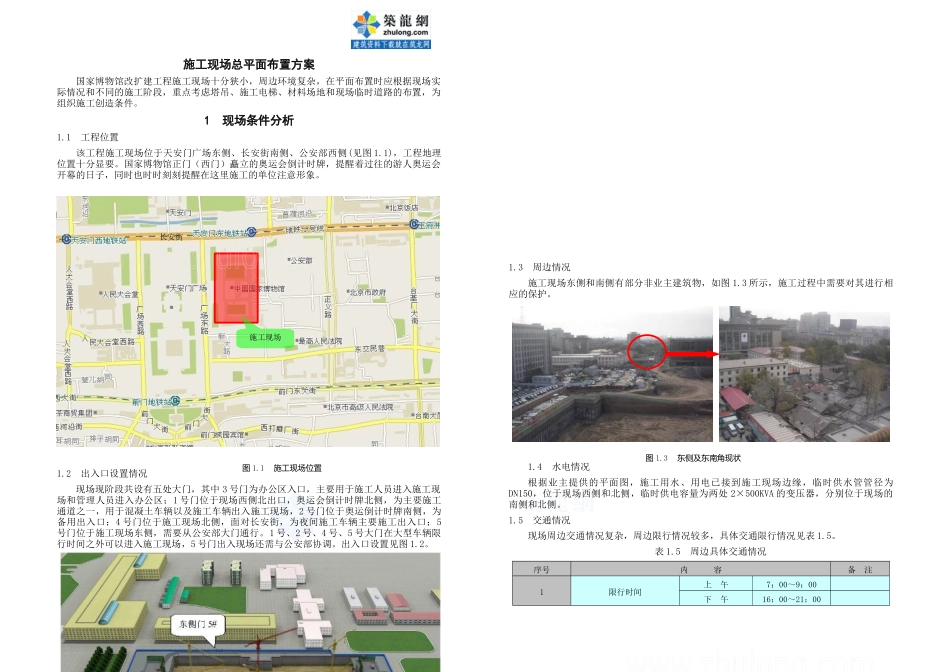

施工现场图1.1施工现场位置长安街图1.3东侧及东南角现状施工现场总平面布置方案国家博物馆改扩建工程施工现场十分狭小，周边环境复杂，在平面布置时应根据现场实际情况和不同的施工阶段，重点考虑塔吊、施工电梯、材料场地和现场临时道路的布置，为组织施工创造条件。1现场条件分析1.1工程位置该工程施工现场位于天安门广场东侧、长安街南侧、公安部西侧(见图1.1)，工程地理位置十分显要。国家博物馆正门（西门）矗立的奥运会倒计时牌，提醒着过往的游人奥运会开幕的日子，同时也时时刻刻提醒在这里施工的单位注意形象。1.2出入口设置情况现场现阶段共设有五处大门，其中3号门为办公区入口，主要用于施工人员进入施工现场和管理人员进入办公区；1号门位于现场西侧北出口，奥运会倒计时牌北侧，为主要施工通道之一，用于混凝土车辆以及施工车辆出入施工现场，2号门位于奥运倒计时牌南侧，为备用出入口；4号门位于施工现场北侧，面对长安街，为夜间施工车辆主要施工出入口；5号门位于施工现场东侧，需要从公安部大门通行。1号、2号、4号、5号大门在大型车辆限行时间之外可以进入施工现场，5号门出入现场还需与公安部协调。出入口设置见图1.2。1.3周边情况施工现场东侧和南侧有部分非业主建筑物，如图1.3所示，施工过程中需要对其进行相应的保护。1.4水电情况根据业主提供的平面图，施工用水、用电已接到施工现场边缘，临时供水管管径为DN150，位于现场西侧和北侧，临时供电容量为两处2×500KVA的变压器，分别位于现场的南侧和北侧。1.5交通情况现场周边交通情况复杂，周边限行情况较多，具体交通限行情况见表1.5。表1.5周边具体交通情况序号内容备注1限行时间上午7：00～9：00下午16：00～21：00施工现场西大门北大门图5.1现场大门做法2交通高峰时段上午7：00～9：00下午16：00～21：003加长大型车辆通行时段22：00～次日6：004特殊情况视交通管制安排1.6现场交接时状态现阶段工程正在进行土方开挖和老馆的改造施工，待本工程开始施工时，土方开挖以及老馆改造已经施工完毕。2布置原则与布置依据平面布置时应根据现场实际情况，结合工程特点进行布置，就本工程而言，布置原则和依据如下：2.1布置原则施工现场平面布置以现场条件及工程施工特点为根据，本着施工现场布置紧凑合理、减少临时设施的拆改，经济节约的原则开展现场的布置及施工活动，详细的施工平面布置原则确定如下：1施工现场平面分办公设施、生产设施和现场围蔽进行布置。2施工平面紧凑有序，在满足土建、钢结构、机电安装、装修施工的条件下，尽量节约施工用地，以适应国家博物馆现场狭小的条件。3利用业主提供的水、电条件，本着尽量节约线路的原则对施工现场临时用水、电路进行合理的布置。4合理布置塔吊和施工电梯的位置和型号，利用原有场内施工道路，合理布置材料堆放场地，减少运输费用和场内二次搬运。5尽量避免对周围环境的干扰和影响，减少对公安部办公楼、居民以及天安门广场的影响。6按市有关现场卫生、安全防火和环境保护等的要求进行布置。2.2布置依据1招标文件有关要求。2现场临界线、水源、电源位置，以及现场勘察结果。3招标提供的招标图纸。4总进度计划及资源需用量计划。5总体部署和主要施工方案。6安全文明施工及环境保护要求等。3生活区布置由于本工程施工场地狭小，生活区、钢结构堆场以及其他临时周转材料场地在场外设置。3.1生活区租场地的选择本工程可用场地狭小，现场仅能满足总承包管理人员办公及住宿。本工程施工高峰期时施工人员多达4300多人，因此考虑在场外租用场地设置生活区。经过考察与协商，综合考虑交通、距离、场地大小等各项因素，拟在南三环与南四环之间租赁一块场地，约15000多㎡，租期至2010年3月15日。生活区距现场距离10公里多，交通较为便利，由生活区到施工现场时间约为20分钟，行驶路线及距离如图3.1-1。3.2生活设施的布置生活区内设置职工宿舍、食堂、活动室等房间，满足职工休息以及文化活动的需要。3.2.1宿舍布置职工宿舍共360间，宿舍尺寸为7.28m×3.64m，每间12人，上下铺，床架被褥统一、实行公寓化管理。宿舍内设置生活用品专柜，门口设置垃圾桶。3.2.2食堂布置在...
