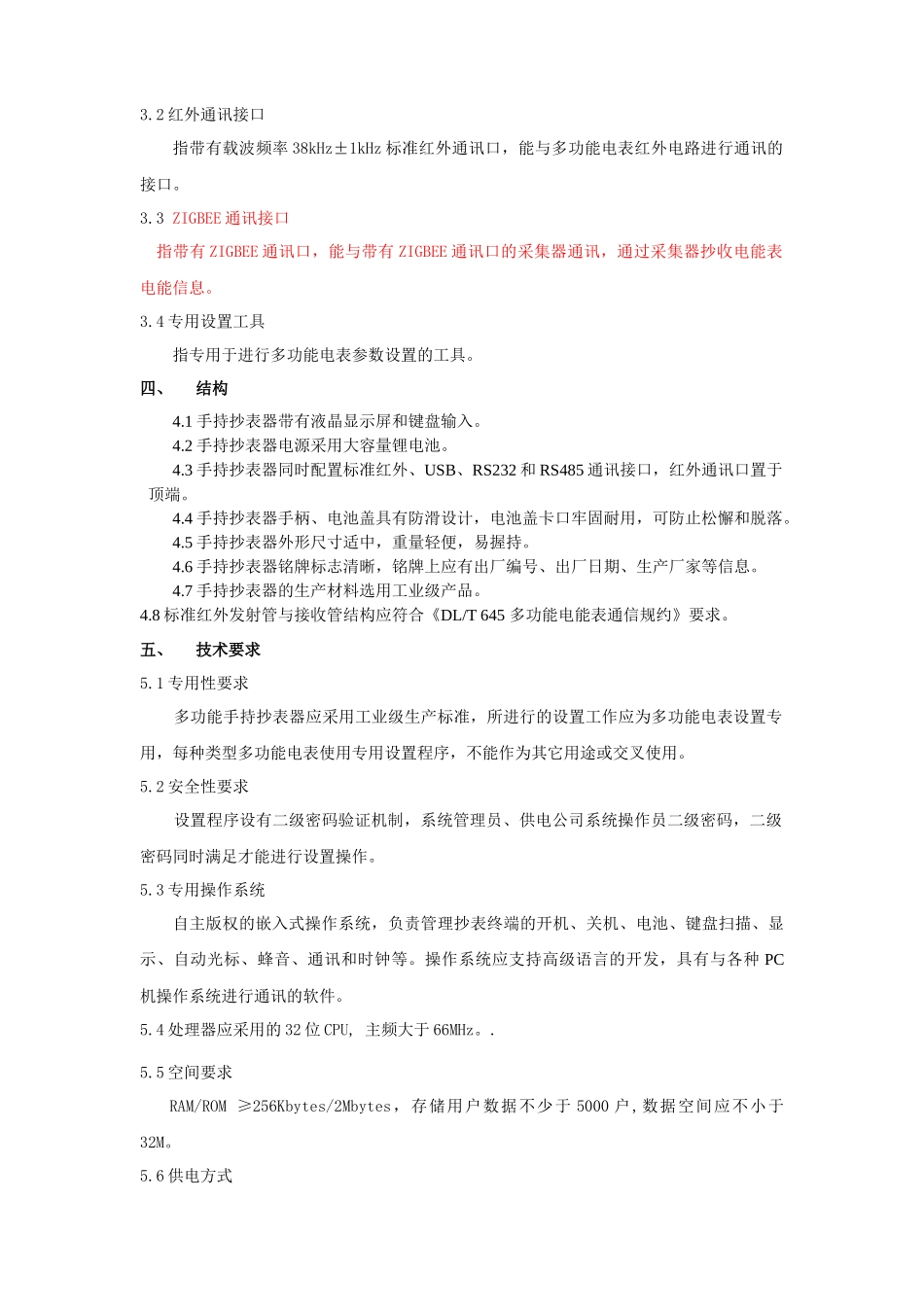

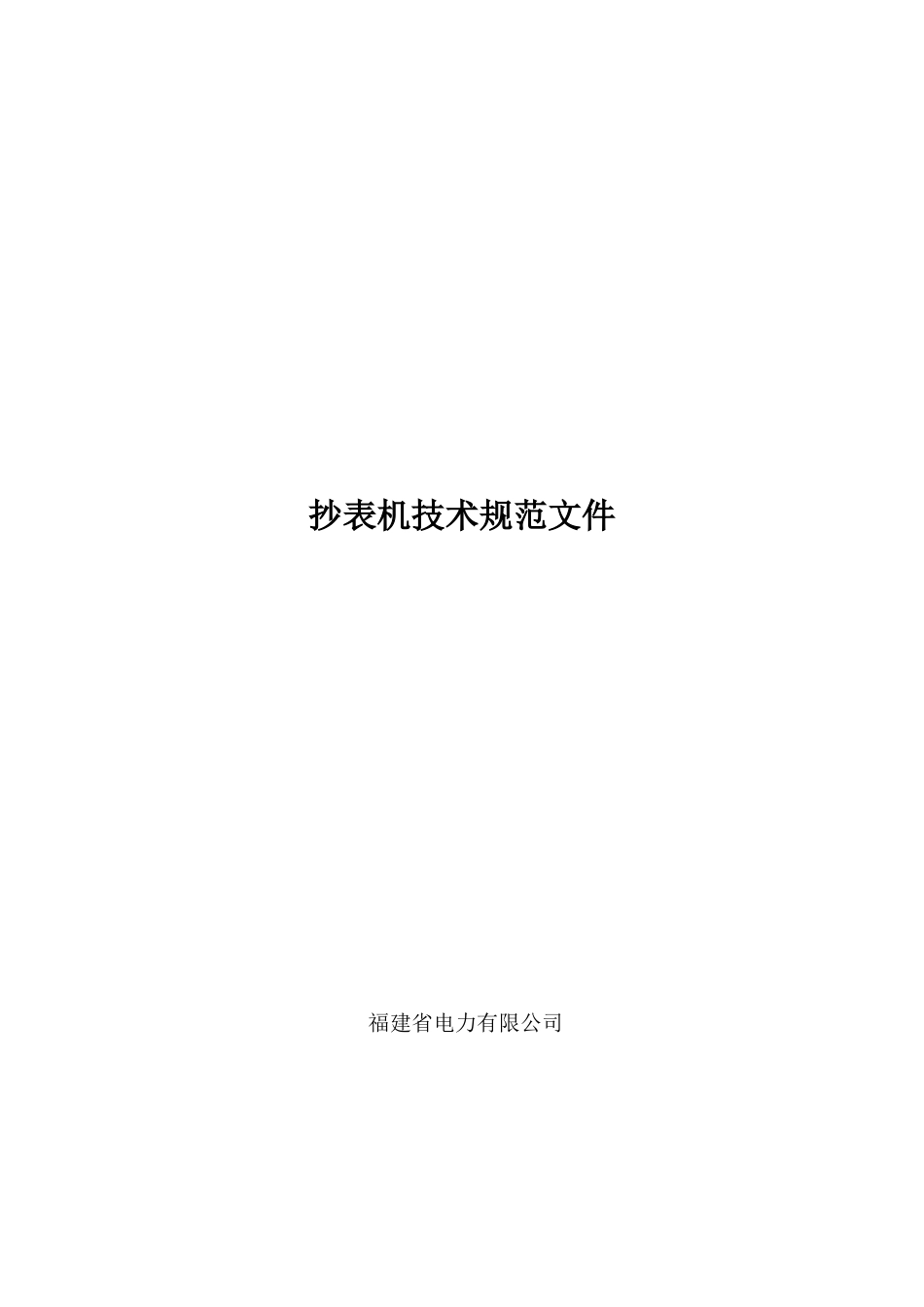

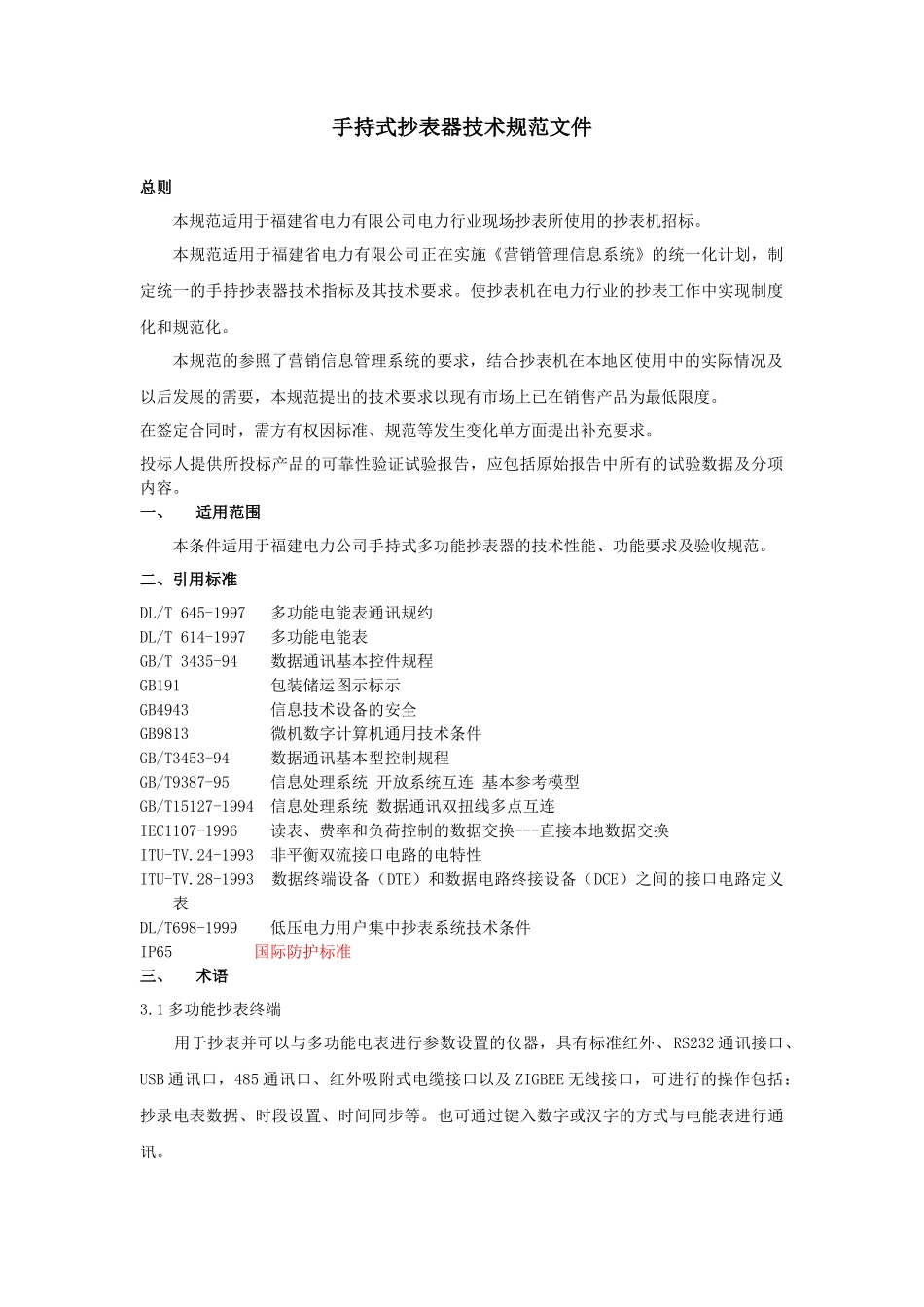

抄表机技术规范文件福建省电力有限公司手持式抄表器技术规范文件总则本规范适用于福建省电力有限公司电力行业现场抄表所使用的抄表机招标。本规范适用于福建省电力有限公司正在实施《营销管理信息系统》的统一化计划，制定统一的手持抄表器技术指标及其技术要求。使抄表机在电力行业的抄表工作中实现制度化和规范化。本规范的参照了营销信息管理系统的要求，结合抄表机在本地区使用中的实际情况及以后发展的需要，本规范提出的技术要求以现有市场上已在销售产品为最低限度。在签定合同时，需方有权因标准、规范等发生变化单方面提出补充要求。投标人提供所投标产品的可靠性验证试验报告，应包括原始报告中所有的试验数据及分项内容。一、适用范围本条件适用于福建电力公司手持式多功能抄表器的技术性能、功能要求及验收规范。二、引用标准DL/T645-1997多功能电能表通讯规约DL/T614-1997多功能电能表GB/T3435-94数据通讯基本控件规程GB191包装储运图示标示GB4943信息技术设备的安全GB9813微机数字计算机通用技术条件GB/T3453-94数据通讯基本型控制规程GB/T9387-95信息处理系统开放系统互连基本参考模型GB/T15127-1994信息处理系统数据通讯双扭线多点互连IEC1107-1996读表、费率和负荷控制的数据交换---直接本地数据交换ITU-TV.24-1993非平衡双流接口电路的电特性ITU-TV.28-1993数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口电路定义表DL/T698-1999低压电力用户集中抄表系统技术条件IP65国际防护标准三、术语3.1多功能抄表终端用于抄表并可以与多功能电表进行参数设置的仪器，具有标准红外、RS232通讯接口、USB通讯口，485通讯口、红外吸附式电缆接口以及ZIGBEE无线接口，可进行的操作包括：抄录电表数据、时段设置、时间同步等。也可通过键入数字或汉字的方式与电能表进行通讯。3.2红外通讯接口指带有载波频率38kHz±1kHz标准红外通讯口，能与多功能电表红外电路进行通讯的接口。3.3ZIGBEE通讯接口指带有ZIGBEE通讯口，能与带有ZIGBEE通讯口的采集器通讯，通过采集器抄收电能表电能信息。3.4专用设置工具指专用于进行多功能电表参数设置的工具。四、结构4.1手持抄表器带有液晶显示屏和键盘输入。4.2手持抄表器电源采用大容量锂电池。4.3手持抄表器同时配置标准红外、USB、RS232和RS485通讯接口，红外通讯口置于顶端。4.4手持抄表器手柄、电池盖具有防滑设计，电池盖卡口牢固耐用，可防止松懈和脱落。4.5手持抄表器外形尺寸适中，重量轻便，易握持。4.6手持抄表器铭牌标志清晰，铭牌上应有出厂编号、出厂日期、生产厂家等信息。4.7手持抄表器的生产材料选用工业级产品。4.8标准红外发射管与接收管结构应符合《DL/T645多功能电能表通信规约》要求。五、技术要求5.1专用性要求多功能手持抄表器应采用工业级生产标准，所进行的设置工作应为多功能电表设置专用，每种类型多功能电表使用专用设置程序，不能作为其它用途或交叉使用。5.2安全性要求设置程序设有二级密码验证机制，系统管理员、供电公司系统操作员二级密码，二级密码同时满足才能进行设置操作。5.3专用操作系统自主版权的嵌入式操作系统，负责管理抄表终端的开机、关机、电池、键盘扫描、显示、自动光标、蜂音、通讯和时钟等。操作系统应支持高级语言的开发，具有与各种PC机操作系统进行通讯的软件。5.4处理器应采用的32位CPU,主频大于66MHz。.5.5空间要求RAM/ROM≥256Kbytes/2Mbytes，存储用户数据不少于5000户,数据空间应不小于32M。5.6供电方式（1）使用锂电池、充电电池或碱性干电池等，要求更换容易、不泄漏和足够的容量。2）无论选用何种容量、形式的电池，必须保证安装新电池后能够正常工作60小时以上。采用电池供电方式，采用AA或锂电池，待机时间≥150小时。5.7通讯方式抄表终端可以通过电缆与微机进行通讯，交换数据。通过USB进行文件互传，上传不低于95kBytes/s，下载不低于70KBytes/s通过RS232进行文件互传，波特率为115200bps，上传不低于7kBytes/s，下载不低于8kBytes/s内置远距离、高可靠的红外通讯装置，符合电力行业标准《多功能电能表通讯规约DL/T645》，抄表方通过红外通讯装置可以读写电表厂...
